剖分式立式轴承座装配结构设计

项目分类:轴承座 发布时间:2022-06-09 ID:654773
  • 剖分式立式轴承座装配结构设计
  • 剖分式立式轴承座装配结构设计
  • 剖分式立式轴承座装配结构设计
  • 剖分式立式轴承座装配结构设计
  • 剖分式立式轴承座装配结构设计
  • 剖分式立式轴承座装配结构设计
  • 剖分式立式轴承座装配结构设计
  • 剖分式立式轴承座装配结构设计
  • 剖分式立式轴承座装配结构设计
  • 剖分式立式轴承座装配结构设计
  • 剖分式立式轴承座装配结构设计

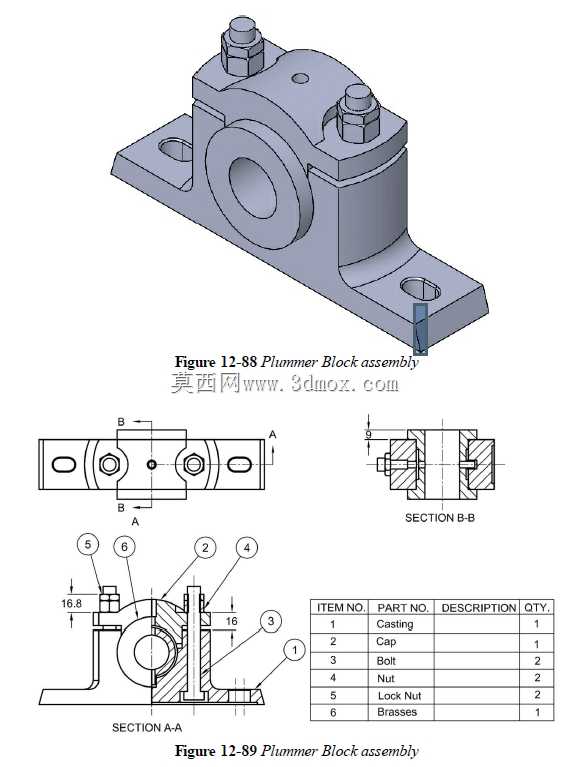

  这类对开式轴承座在常规输送线、小型传动辊道、风机主轴支撑以及轻工设备的转轴布置里十分常见,核心作用是为旋转轴提供径向承载支点,同时把轴系工作时的径向载荷平稳传递到下方的设备机架或者预埋安装基础上。和整体式轴承座相比,上下剖分的结构最大的优势在于检修维护阶段不需要把轴端的联轴器、带轮或者其他传动件全部拆解,只需要松开上盖的两颗紧固螺母,取下上半盖就可以直接更换内部的轴瓦或者滚动轴承,大幅缩短产线停机维护的工时,在需要定期点检润滑的连续生产场景里实用性很强。

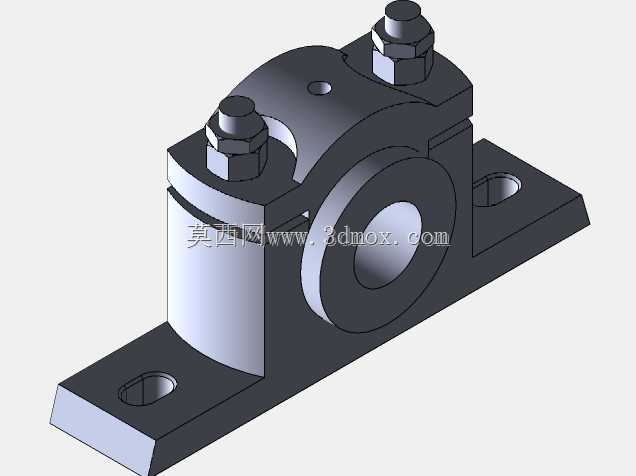

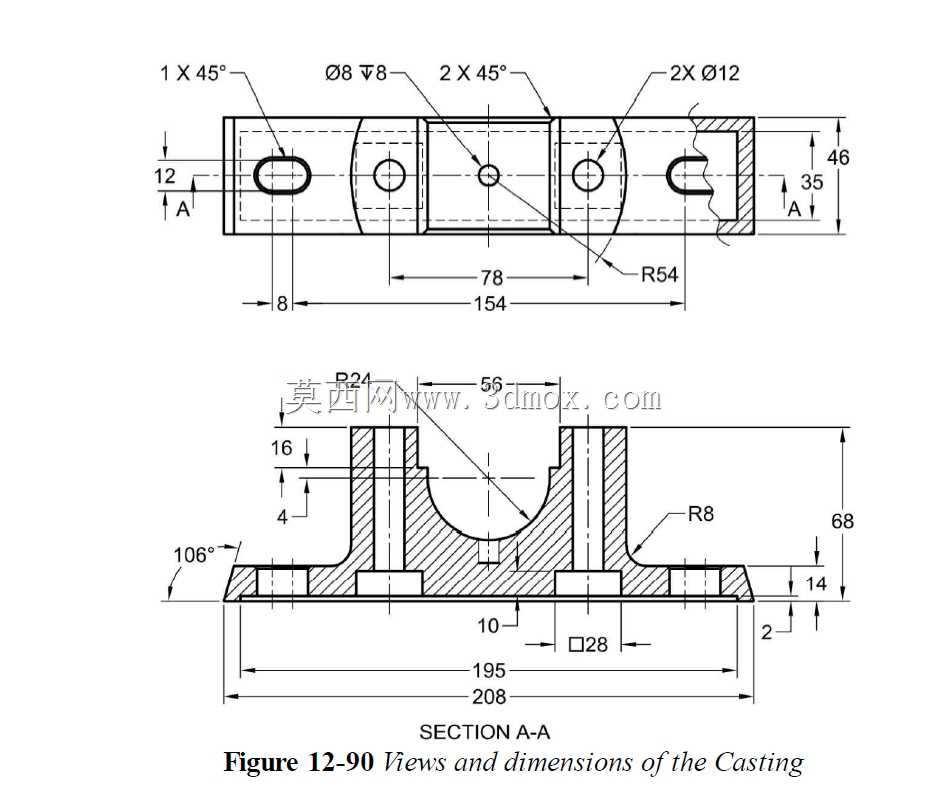

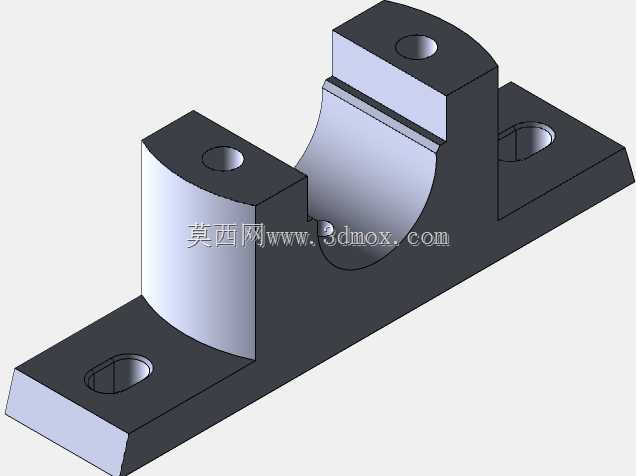

  从结构布局来看,底座采用一体式长条形安装板设计,两端各开设一个沉头安装孔,安装时可以穿过内六角螺栓或者地脚螺栓把整个座体锁固在机架安装面上,沉孔结构可以让螺栓头部完全沉入座体表面,不会突出干涉周边零部件的布置。底座的支撑立筋和下半轴承座本体做了融合过渡,没有额外拼接焊缝,铸造或者机加工成型后整体刚性更好,承载时底座的抗弯变形量更小,能避免轴系运行过程中出现支点偏移、不同心引发的轴承异常磨损问题。

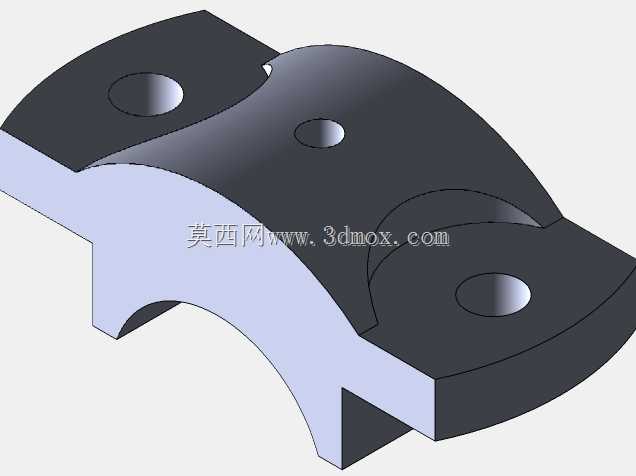

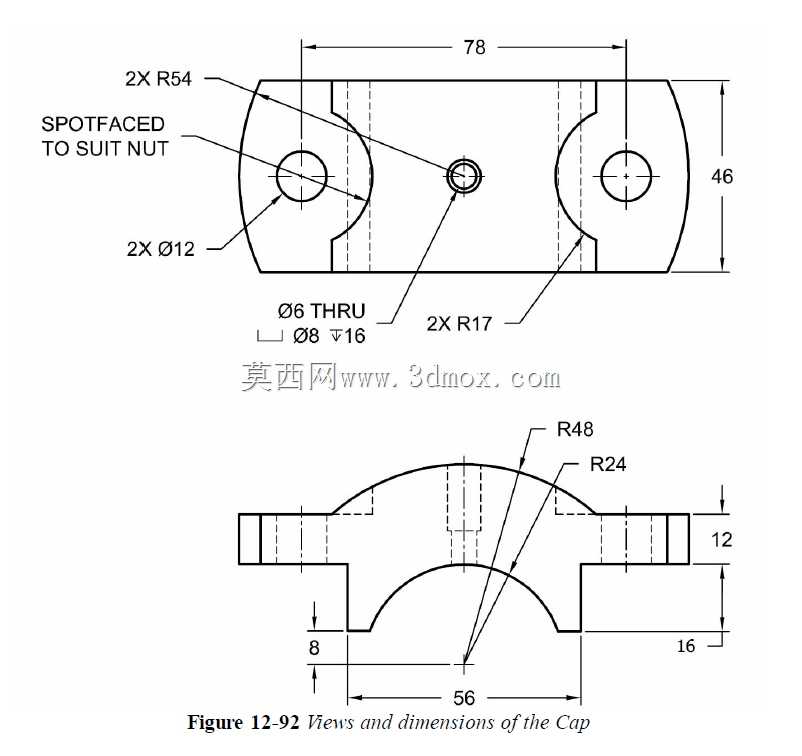

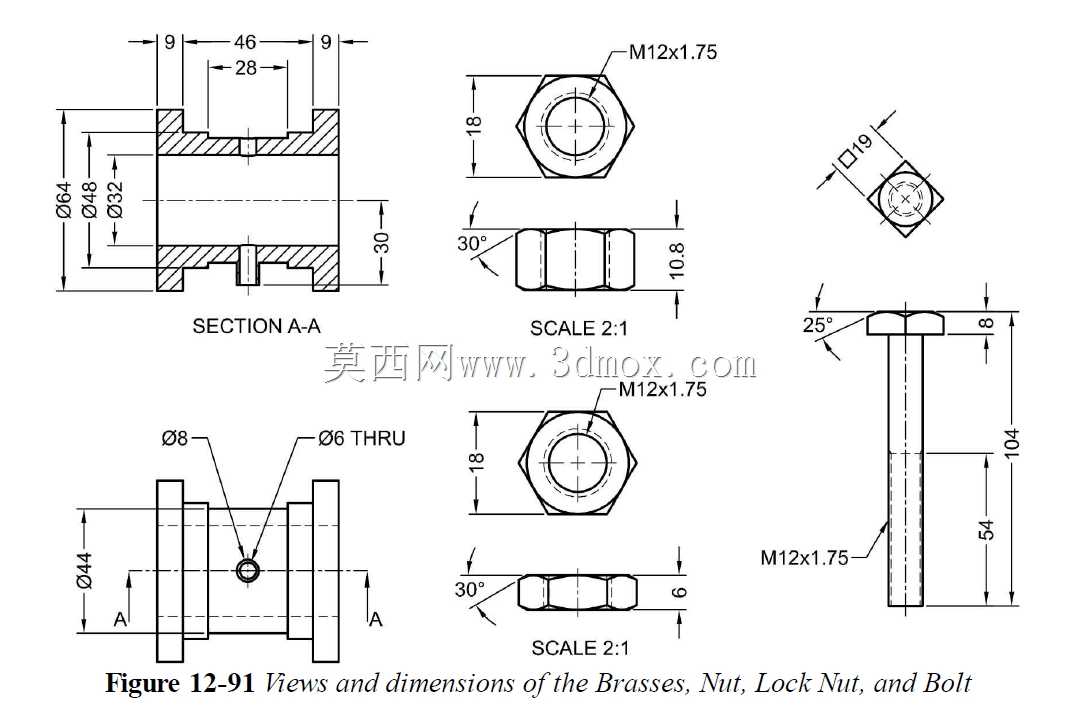

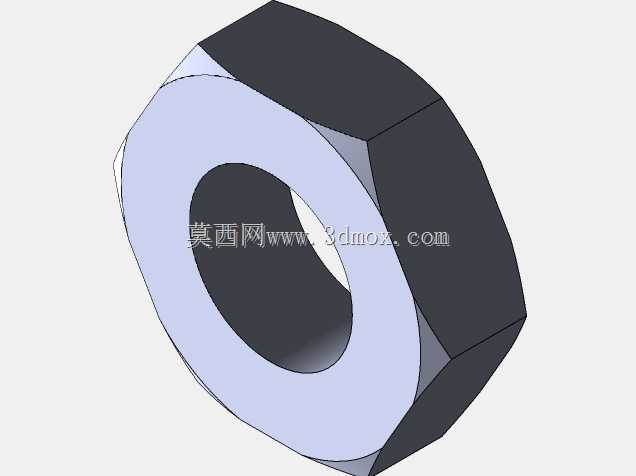

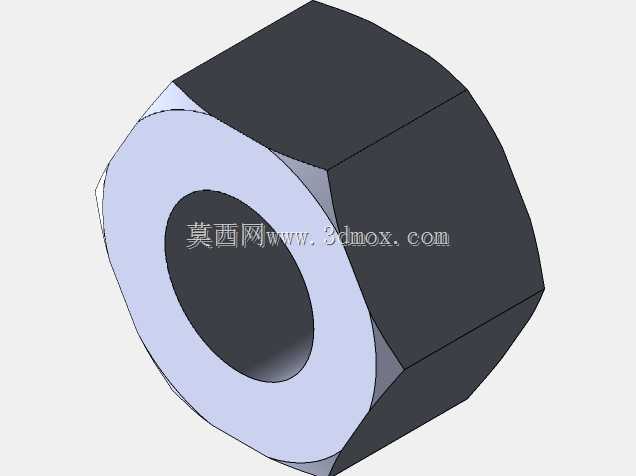

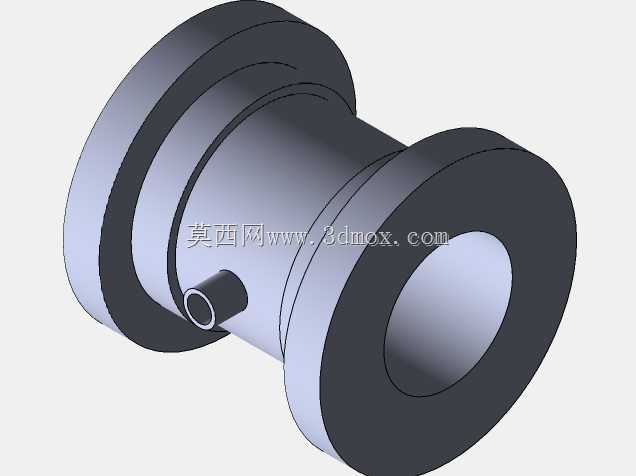

  上半轴承盖和下半座体的结合面做了精准的平面贴合加工,两个对角布置的紧固螺栓搭配六角螺母实现锁紧,螺栓穿过上下座的对应通孔,拧紧后可以给轴承外圈提供足够的压紧力,防止轴承在运转过程中出现外圈在座孔内打转、窜动的情况。上盖顶部预留了一个小的通孔,这个位置一般用来安装油杯或者注油嘴,方便定期向轴承内部补充润滑脂,不需要拆解座体就可以完成润滑维护,适配多粉尘、少维护的车间工况。座体中间的通孔是轴承安装位,孔的内径按照标准轴承外圈的公差配合加工,装配时轴承外圈和座孔采用过渡配合,既可以保证轴承外圈的固定可靠性,也能在拆卸时通过工装平稳压出,不会划伤座孔内壁。

  建模过程中首先要确认的是安装边界尺寸:底座的总长度、两个安装孔的中心距是和机架对接的核心参数,设计时需要提前匹配机架上预留的安装孔位,避免出现孔位错位无法装配的问题;座体的总高度决定了转轴的中心高,这个尺寸直接关联轴系和配套传动件的中心高对齐,比如电机输出轴和被支撑轴通过带传动连接时,两个轴的中心高偏差需要控制在允许范围内,否则会导致皮带偏磨、传动效率下降。轴承内孔的直径需要和所选轴径匹配,轴上设计对应的轴肩来对轴承内圈做轴向定位,座孔的内侧也可以预留止口来限制轴承外圈的轴向位移,双向定位后轴系在受到少量轴向载荷时也不会出现窜动。

  结构细节上,两个紧固螺栓的规格需要根据轴承座的承载量级选取,螺栓的预紧力要均匀,对角分步拧紧可以避免上盖出现偏斜,导致结合面出现间隙、润滑脂泄漏。座体的棱角位置都做了铸造圆角处理,既可以减少铸造过程中的应力集中,也能避免安装维护时锐边划伤操作人员。底座的底面需要做铣削加工,保证和机架安装面的贴合度,如果底面平面度不足,锁紧螺栓后座体会发生变形,直接导致轴承孔的圆度超差,运行时轴承的滚动体受力不均,温升和噪音都会明显上升。

  在实际选型应用中,如果是载荷平稳、转速较低的输送辊道场景,可以选用配铸铁轴瓦的滑动轴承形式,成本更低、抗冲击能力更强;如果是转速较高、对旋转精度要求更高的风机或者主轴场景,则适配标准深沟球轴承或者调心滚子轴承,剖分式座体的兼容性很强,只需要更换内部的轴承件就可以适配不同的工况需求。三维建模时需要把所有装配零件的配合关系完整还原,包括螺栓、螺母、轴承、座体、底座之间的装配间隙和配合公差,在干涉检查阶段重点确认螺栓拧紧行程、轴承装入座孔的路径没有结构阻挡,后续出工程图时可以直接导出安装尺寸、配合公差和形位公差要求,直接指导生产加工和现场装配。
