弯管管路镜像三维草绘结构设计

项目分类:通用机械零部件 发布时间:2022-06-09 ID:654779
  • 弯管管路镜像三维草绘结构设计
  • 弯管管路镜像三维草绘结构设计

  这套弯管类结构的三维草绘方案,核心围绕空间多段折弯管路的对称布局展开,在管路排布、走线框架、流体输送支管、设备内部硬管连接这类工程场景里十分常用。日常做设备内部管线设计时,经常会遇到两侧走向完全对称的折弯管路,如果逐段绘制每一段空间路径,不仅重复工作量大,还很容易出现两侧折弯半径、段长、转角角度不一致的问题,后续生成实体扫掠特征时,两侧管路的壁厚、通径匹配也容易出现偏差,这套草绘思路正是针对这类对称管路的快速建模需求搭建。

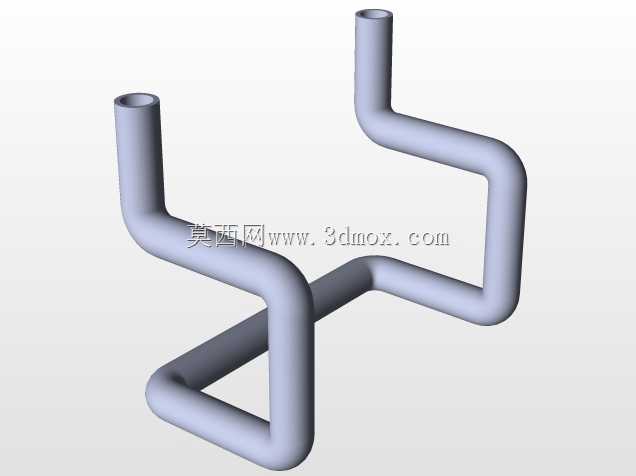

  从实际使用场景来看,这类多折弯空间管路常见于小型设备的冷却液输送回路、气动系统的硬管排布、工位周边的走线护管框架,也可以作为异形弯管支架的路径基准。图中呈现的管路包含三段不同走向的折弯段:底部水平段沿装配基准面横向延伸,中段先后完成两次空间转角抬升,末端竖直段朝上预留接口,整体路径没有在单一平面内完成全部折弯,属于典型的三维空间走线,而非二维平面弯管。

  设计过程中先完成单侧完整路径的草绘:先定位底部水平段的两个端点,锁定水平段距离安装基面的高度,保证管路下方预留足够的装配间隙,不会和设备底部的安装板、紧固件发生干涉;随后绘制第一个折弯处的圆弧过渡,折弯半径按照硬管加工的常规工艺取值,避免折弯半径过小导致管材弯折处出现瘪管、通径收缩的问题;第二段斜向抬升段同步约束和水平段的空间夹角,保证管路抬升过程中避开设备内部的电气元件、传动部件;第二个折弯圆弧同样匹配统一的折弯半径,最后衔接末端竖直接口段,约束竖直段的端面和安装对接面平行,方便后续对接接头、法兰或者快插接口。

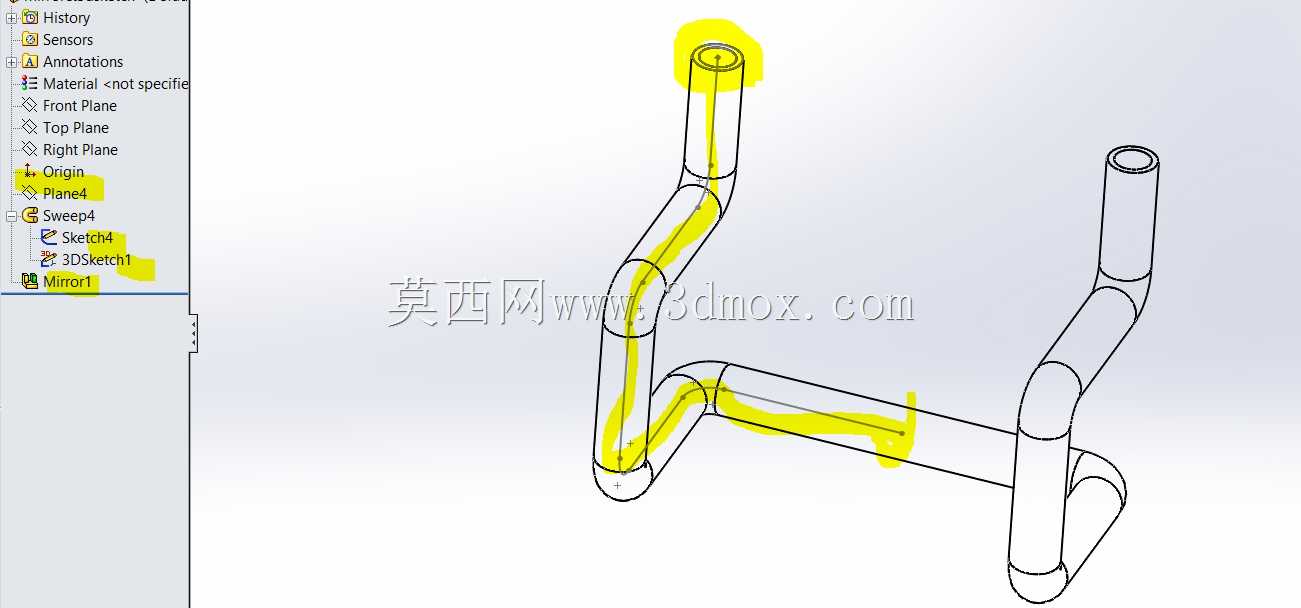

  单侧草绘完全定义之后,通过镜像特征生成另一侧的对称路径,镜像平面选取整套管路的对称中心面,这样两侧管路的每一段长度、每一处折弯半径、每一个空间转角都完全关联,后续修改单侧任意一个尺寸参数,镜像侧的路径会同步更新,不需要单独调整另一侧的约束,从根源上避免两侧管路不对称带来的装配错位。草绘阶段特意把所有路径的交点、端点都做了重合约束,折弯圆弧和相邻直线段设置相切约束,后续调用扫掠特征时,直接选取闭合的圆形轮廓沿整条三维草图路径扫描,就能生成连续无断点的空心弯管实体,不会出现路径缝隙导致扫掠失败的问题。

  安装边界层面,底部水平段的两端预留出管接头的装配长度,末端竖直段的顶端面预留出对接密封件的压缩余量,整套管路的外轮廓宽度、高度方向都做了边界校核:管路最外侧距离设备内壁预留至少十倍管壁厚度的安全间隙,避免设备运行振动时管路和壳体发生摩擦磕碰;折弯处的空间位置提前避让了内部其他零部件的投影轮廓,不需要后续做大量的路径返工。这种先做单侧三维草绘、再镜像生成对称路径的设计方式,相比逐段绘制双侧管路,草绘约束数量减少近一半,后期改型时只需要调整单侧的几个关键尺寸,整套对称管路就能同步更新,不管是后续做工程图导出折弯加工参数,还是做管路内的流体流通路径校核,都能保证两侧结构参数完全一致,非常适合小批量定制设备里的对称弯管、双侧走线支架这类结构的快速设计。
