闭合环形扫掠凸台曲面结构样件

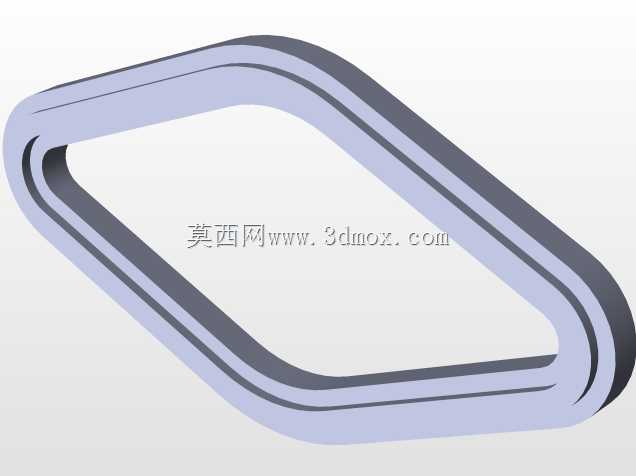

　　该样件以闭合空间路径为骨架，重点演示沿连续轨迹生成等截面凸台的建模逻辑，整体呈带圆角转折的封闭环形态，截面在整条路径上保持一致的轮廓关系，适合用于手持设备边框、密封压条、装饰护圈、软胶包边等结构的前期方案验证。实际工程中，这类形态并不少见：通讯终端的防护胶圈、便携电子设备的握持边框、小型壳体周边的加强唇边，都需要在有限空间内沿不规则外轮廓布置连续凸起结构，既承担限位、贴合、缓冲作用，也要兼顾外观过渡和装配干涉控制。

　　从结构功能看，凸台并非单纯装饰特征。它可以作为壳体对接时的压缩接触带，通过连续闭合路径提高防尘、防异物进入的能力；也可以作为软胶二次成型时的嵌合边界，让胶条沿指定轨迹包覆在硬胶外壳边缘；在手持类产品中，环形凸棱还能增加局部握持摩擦，并在跌落时形成第一道接触缓冲。样件把路径转折、圆角过渡、截面朝向和实体加厚集中在一个模型中，便于设计者观察扫掠特征在直线段、弯曲段和端部回转处的成型差异。

　　建模思路上，先确定中心引导线比直接绘制实体更稳妥。引导线应保持连续、顺滑，转角处采用足够半径的圆弧，避免截面在急弯处产生自交或局部扭曲。截面轮廓不宜相对路径宽度过大，尤其在内侧圆角区域，材料会因路径半径缩小而堆积；外侧则容易被拉伸变薄。若用于密封或包胶，截面可采用半圆、梯形或带拔模角度的凸筋；若用于刚性加强肋，则应控制凸台高度与根部厚度，使载荷能够平顺传入主体壁面，而不是在根部形成应力集中。

　　外形边界方面，该类零件通常需要围绕产品外壳轮廓布置，因此安装空间不是单一长宽尺寸，而是由路径中心线、截面宽度、凸台高度和相邻壳体间隙共同决定。布置时应先锁定环形路径与外壳边缘的偏置距离，再检查凸台外表面是否超出外观面，内侧是否侵占电池、主板、按键或连接器区域。对于通讯工具类产品，内部器件密度高，凸台下方若正对电路板，应预留安全间隙；若凸台用于压接密封件，则要保证压缩量在整圈路径上尽量均匀，不能在转角处因截面扭转造成局部过压或虚接。

　　装配关系也需要在三维阶段提前考虑。闭合凸台与配合槽或配合面之间应设定明确的接触方向，截面顶部可保留小平面以稳定承压，根部增加圆角可降低成型缺陷和应力开裂风险。若采用塑料注塑，凸台沿路径的壁厚应与主体壁厚协调，过长的等高凸筋容易产生缩痕；若采用橡胶或弹性体材料，则应重点控制截面压缩率，使装配后既有足够回弹力，又不会因摩擦过大导致装配困难。

　　这个样件的价值在于把扫掠命令中容易被忽略的工程约束显性化：路径决定走向，截面决定功能，法向控制决定外观质量，边界间隙决定能否装配。设计人员可在此基础上调整截面形状、路径半径和凸台高度，验证不同材料、不同壁厚和不同配合方式下的结构表现，从而为通讯终端防护边框、密封环、包胶护圈等零件提供可复用的建模参照。
