弧形变截面支撑托架放样结构

　　该结构以放样方式生成连续变截面支撑体，适合在通讯终端周边辅件、小型手持设备支架、桌面定位托座以及轻载导向构件中作为概念验证件使用。实际布置时，构件常处于两个非平行安装面之间：一端承担贴合或抵靠作用，另一端通过弧段过渡，把局部载荷沿较长的实体区域分散，避免直角转折处形成明显应力集中。模型没有采用等截面拉伸的常规做法，而是沿空间走向设置多个轮廓，再由放样命令串联，使截面宽度、高度和侧壁姿态随路径连续变化。这种处理在外观上形成平滑弯曲的梁状形态，在工程上则更接近注塑件、钣金包覆件或机加工支撑块在受限空间中的过渡需求。

　　从功能上看，该托架并不追求复杂装配关系，而是重点表达“轮廓—路径—实体”的生成逻辑。两端截面较规整，便于与相邻平面建立贴合边界；中间弧段逐渐扭转并收放，能够在避让内部线缆、按键、电池仓或设备外壳曲面的同时保留支撑刚度。若用于通讯工具类产品，弧段可作为手指握持区域的辅助承托，也可在展示治具中托住设备边角；若迁移到通用机械场景，同一建模思路可用于导轨护罩、异形连接梁、传感器安装臂和轻载管线托架。设计时需要先明确两端安装面的法向、间距和允许包络，再反推中间轮廓的位置。轮廓数量并非越多越好，过多截面会造成曲率频繁变化，反而增加曲面调整和后期脱模难度；三个关键草图已能表达起止形态与中间过渡趋势，后续可根据干涉检查结果增补控制截面。

　　外形边界方面，模型主体呈长条弧形，端部保留近似平直的块状区域，适合增加沉孔、粘接面、卡扣槽或橡胶垫安装位。当前实体表面简洁，侧壁厚度均匀性需要在详细设计阶段结合制造方式复核：若采用塑料注塑，应在转角处设置拔模斜度并避免局部厚壁引起缩痕；若采用铝合金加工，弧面可通过三轴或五轴铣削实现，但装夹时要以两端平面和侧面作为粗基准；若采用钣金思路，则需将放样实体转化为等厚壳体，并评估弯曲方向与展开可行性。安装边界不应只看静态外形，还要考虑装配工具进入空间、手指操作空间以及设备跌落时的载荷传递路径。端部与被支撑件接触的位置可增加浅槽或软胶垫层，以限制滑移并降低表面压伤风险。

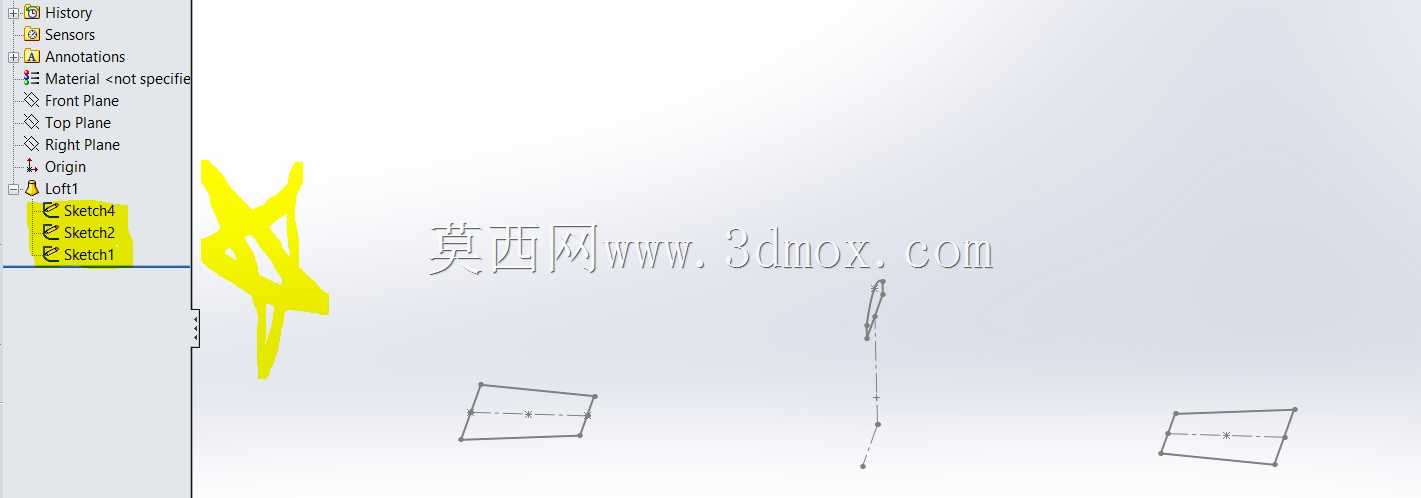

　　建模过程中，放样轮廓的草图约束应保持语义清晰。起始草图控制端面宽度和高度，终止草图控制另一端配合边界，中间草图负责确定弧段最外凸位置和截面扭转角度。各轮廓的对应点要尽量保持一致，避免放样时出现扭曲、自交或表面褶皱；路径连线应平顺，拐点处使用样条或圆弧过渡。对于需要后期修改的项目，可将关键尺寸命名为端面宽度、弧段高度、过渡偏移量和侧壁倾角，这样在调整安装空间时不必重建全部特征。实体完成后，还应检查最小壁厚、截面突变、端面平面度以及弧段与周边零件的最小间隙。

　　该类构件的价值在于用较少特征表达复杂空间过渡。工程评审时，可把它作为放样教学、异形支撑方案讨论和早期构型验证的基础：先确认承载方向，再确认避让边界，最后决定截面如何沿弧线变化。若批量生产，还需在简洁外观与可制造性之间平衡，将连续曲面转化为具有拔模、圆角、加强筋和安装孔的详细零件，使概念形态能够落到真实装配中。
