三耳带肋法兰端盖泵壳端座

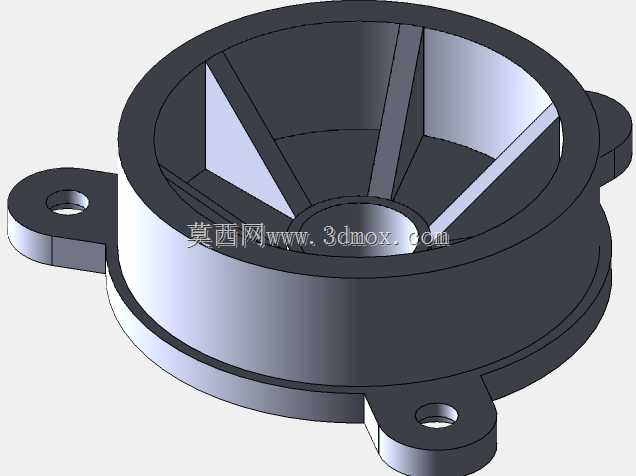

　　该零件属于小型回转设备端部的承载与封盖构件，常见于微型泵体、风机蜗壳、齿轮箱输出端或轻型传动装置的外侧端座。其主体采用圆盘式薄壁壳体结构，外侧均布三个带孔安装耳，用于穿过紧固件将端盖固定在主机壳体上；中心区域保留贯通轴孔，为旋转轴、轴承组件或密封件提供通过与定位空间。

　　从工程使用角度看，这类端盖并不只是简单遮挡内腔，它同时承担轴向限位、安装定位、防护和部分密封功能。圆盘背部形成环形凹腔，可容纳轴承外圈、轴套或小型传动件，使端部结构更加紧凑。图纸中可见内腔设置多条径向加强筋，筋板由中心轮毂区域向外缘延伸，能够在壁厚较薄的情况下提高盘面抗弯刚度，减少装配压紧和设备运行振动时产生的变形。

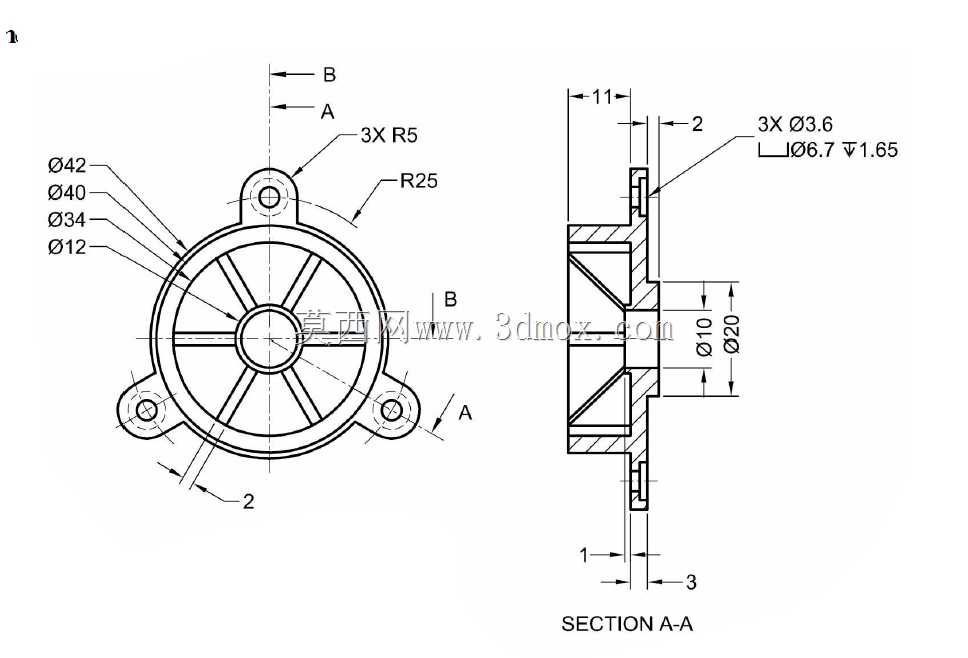

　　外形边界以圆形主体为基础，最大外圆轮廓对应R25圆弧，三个安装耳沿圆周方向分布，耳板端部采用R5圆角过渡，避免尖角造成应力集中。安装耳上设置三处直径3.6mm的通孔，适合小规格螺钉穿过；孔位围绕中心轴线布置，拆装时可形成稳定的三点压紧。端盖正面外缘标注有直径42mm、40mm、34mm和12mm等多层直径关系，分别对应外轮廓、台阶圆、内腔边界及中心孔区域，结构层次清晰。

　　轴向尺寸方面，零件总厚度方向由11mm、2mm、1mm、3mm等尺寸控制，说明壳体并非等厚设计，而是根据配合、密封和减重需要形成多级台阶。右侧剖视图中可以看到外缘带有窄小凸边和凹槽结构，其中直径6.7mm、深度1.65mm的环形槽可用于放置密封圈、挡圈或形成止口配合；直径10mm和20mm的内部尺寸则限定了轴系周边空间与内腔台阶位置。设计时需要重点保证中心孔与外圆止口的同轴度，否则轴承或轴套装入后容易出现偏心，进而引起旋转件摩擦、噪声增大和密封失效。

　　建模过程中，可先以中心轴线为基准绘制旋转剖面，完成主体圆盘、背部凹腔和中心孔的基本形状，再在圆周方向阵列三个安装耳。耳板孔位应与主体法兰面保持垂直，孔边与外轮廓之间保留足够壁厚，防止螺钉预紧时局部开裂。径向加强筋适合在主体抽壳后添加，筋板高度受内腔深度限制，既要提高刚度，又不能与内部轴承、轴肩或其他运动件发生干涉。

　　实际装配时，端盖止口通常先嵌入主机壳体的对应圆孔，实现径向定位；随后通过三个耳板孔锁紧螺钉，使端面均匀贴合。若环形槽内放置O形圈，槽宽、槽深和槽底圆角需要与密封件压缩量匹配，压缩过大则装配阻力增加，压缩过小则防尘、防油效果不足。对于高速旋转设备，还应校核中心孔与轴之间的间隙，避免热膨胀后发生擦碰。

　　该结构兼顾了轻量化与刚性，三点安装方式占用空间小，适合外壳尺寸受限、批量生产的小型机电产品。铸件或注塑件成型时，耳板与圆盘交接处、筋板根部以及厚薄壁转换位置应设置合理圆角和拔模斜度，以降低缩孔、充型不足或应力开裂风险。整体造型虽然不复杂，但尺寸链涉及外圆定位、耳孔分布、内腔避让、密封槽和轴孔配合，是机械结构设计中典型的端盖类练习与应用零件。
