法兰式三通管道连接结构设计

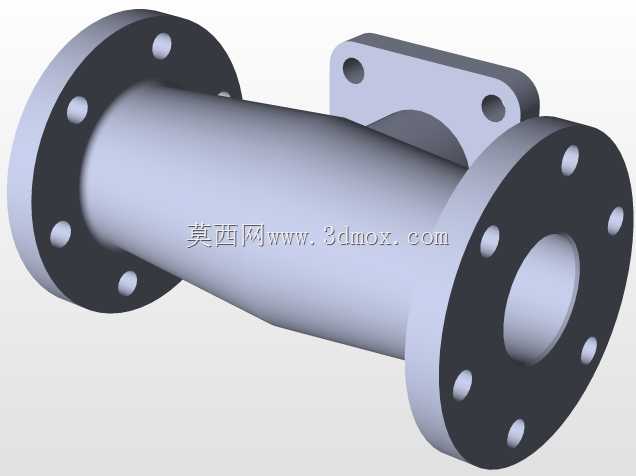

　　这套管路连接结构在化工、给排水、暖通以及小型流体试验台架中都比较常见，核心作用是把三路介质通道在一个节点上汇合或分流。结构主体采用横向直通加顶部竖向接口的三通形式，两端为圆形法兰对接面，顶部则是一块带安装孔的方形法兰板，方便与阀组、仪表座或上方支管进行螺栓连接。

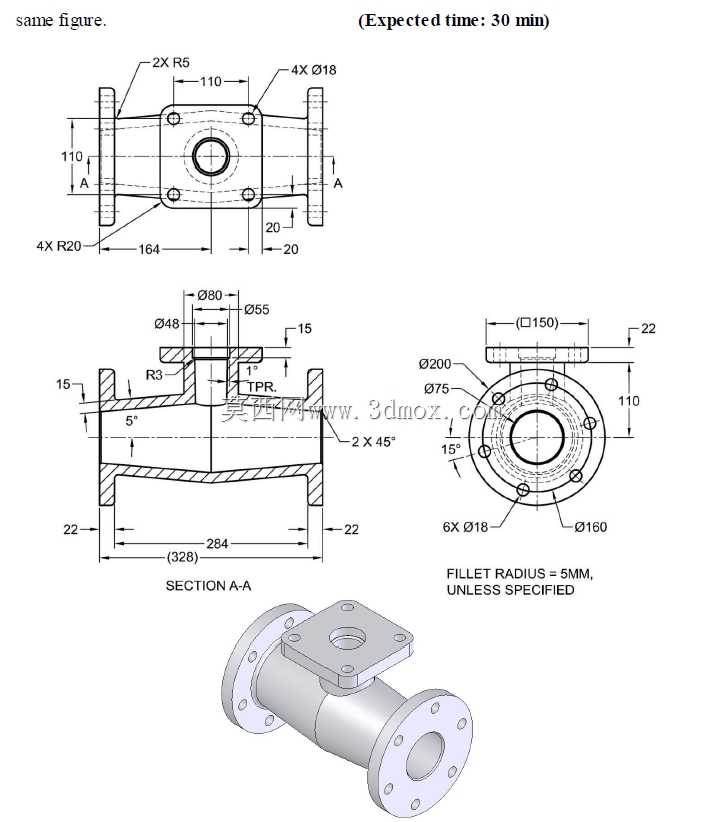

　　从实际布置来看，横向主管两端法兰外径约为Ø200，法兰端面分布6个Ø18的螺栓孔，孔心圆约Ø150，端面厚度方向留出22mm的法兰盘宽度，保证螺栓预紧时有足够的承压面积。主管总长度方向尺寸约328mm，其中两端法兰外侧到主体过渡段各占22mm，中间筒体段长度约284mm。顶部方形接口的法兰板外形约110mm见方，四个角布置4个Ø18的通孔，孔距方向为110mm，板上还设有中心通道孔，用于连通竖向支管。

　　建模时需要特别留意几处过渡关系。顶部方法兰与圆筒主体相交处不是简单直角拼接，图纸在四角给出了R5和R20的圆角过渡，其中方板四角外形为2×R5，底部与筒体相接的大范围过渡采用4×R20，这样处理可以降低铸造或焊接节点处的应力集中，也让流体在腔体内转折时减少死区。横向主管内壁与顶部竖管交汇处形成三通腔，剖视图中可以看到壁厚均匀过渡，端口附近还标注了2×45°的倒角，便于管件对接时对中，也能去除加工毛刺。

　　顶部接口的通道层次比较明确。方法兰下方有一段凸台结构，凸台外径依次出现Ø80、Ø65、Ø55等台阶，内部通道与主管腔体贯通。台阶面不仅承担密封面定位作用，也为不同规格的配套接头留出了装配基准。若用于压力管路，这些端面通常需要配合垫片或密封圈；若用于焊接管路，则可将部分台阶改为坡口结构。模型在表达上保留了这些台阶和孔位，便于后续根据工况改成螺纹连接、快装卡箍或对焊形式。

　　横向法兰端面上，螺栓孔采用均布方式，孔位角度标注有15°等定位关系，装配时能够与相邻管道法兰实现周向对孔。法兰盘背面与筒体之间设有加强过渡，避免悬臂螺栓载荷直接作用在薄壁筒身上。对于需要频繁拆装的试验管路，这种法兰连接比纯焊接结构更利于检修；对于固定输送管线，则可以在确认走向后把两端法兰与管道配焊，再通过螺栓完成节点安装。

　　结构设计思路上，这个零件并不是追求复杂曲面，而是把密封、对中、承载和加工工艺放在同一实体里统一考虑。圆筒主体承担通流和承压，两端圆法兰负责轴向连接与周向固定，顶部方法兰提供垂直支路的安装界面。外轮廓虽然简单，但相交区域较多，三维建模时应先建立主管和竖管的实体骨架，再叠加法兰盘、凸台和螺栓孔，最后统一处理圆角与倒角。若采用铸造工艺，需进一步检查拔模斜度和壁厚均匀性；若采用焊接件，则可把圆管、法兰盘和顶部方法兰分件制作，再按剖视图控制坡口和焊脚。

　　安装边界方面，横向两端需要预留螺栓操作空间，尤其是6个Ø18孔对应的螺栓规格和扳手空间不能被周边设备遮挡；顶部方形接口四角孔距较紧凑，安装阀块或仪表时要核对螺母压紧范围，避免与方板边缘干涉。管路中心高度、法兰端面平行度以及顶部接口方位，都会影响现场配管，因此在总成设计中应把该三通作为定位节点，先固定其中心线，再向两侧和上方延伸管路。

　　从流道角度看，三通交汇处是介质流向改变最明显的位置，竖管与主管之间的夹角、内壁圆角和端口台阶都会影响局部阻力。模型中保留的内腔形状可用于后续截取剖面、校核流通面积，也可以在流体仿真中提取内表面作为流道边界。对于固体颗粒较多或易结垢的介质，交汇处应尽量避免尖锐凹槽；对于高温高压工况，则需重点复核法兰颈部、方板根部以及筒体相交线的强度。

　　整体来看，该结构把圆法兰、方法兰、筒体、凸台、螺栓孔和密封端面整合为一个完整管路节点，尺寸链清晰，安装关系明确，既可以作为设备管路中的标准三通连接件参考，也适合在三维建模练习中用于训练法兰孔阵列、相交实体抽壳、工程图剖视和焊接工艺表达。
