六耳星型环形安装固定支架结构

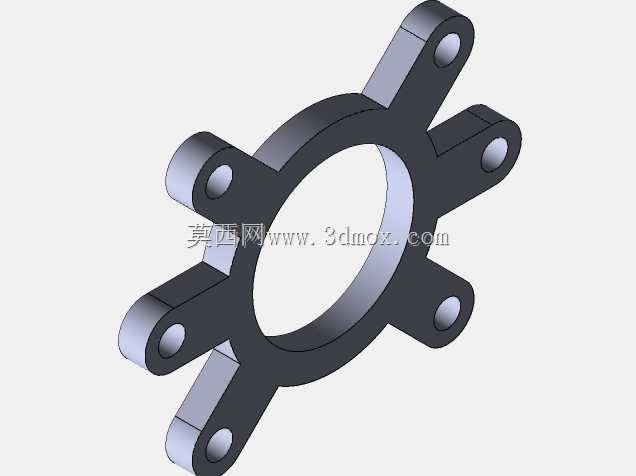

　　这套星型环形支架的结构核心在于中部大直径环形基体与六根径向伸出的安装耳板，整体呈对称放射状布置，属于典型的多点位固定支撑类零件。环形内孔用于套设、避让或定位轴类、筒类部件，外圈六个耳板沿圆周方向均匀分布，每个耳板末端均开设同轴通孔，可通过螺栓、销轴或螺钉完成与周边机架、面板、壳体的连接。

　　从实际装配场景看，这类结构常见于需要围绕中心部件进行周向限位的场合：例如小型设备中电机输出端的辅助定位、管路穿过面板时的压紧固定、旋转构件外侧的限位托架，以及通讯、电子设备内部模组的安装支撑。六个安装点相比三耳、四耳结构，能够在相同耳板长度下提供更多紧固位置，受力分布更均匀，单点螺栓承受的剪切力与拉拔力更低，在振动工况下也不容易出现局部松动。

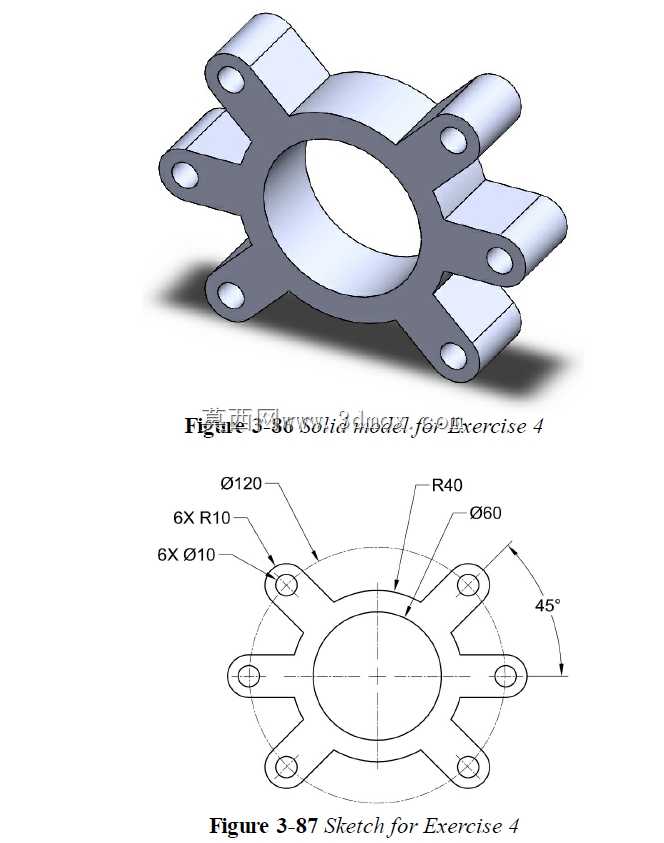

　　建模时先以中心圆环为基础特征，确定内孔直径、环体宽度与厚度这三个核心尺寸：内孔尺寸需匹配被穿过轴或套筒的外径，保留合理间隙以便装配；环体径向宽度决定整体刚性，宽度过小会在耳板受拉时产生环体变形，厚度方向则直接关联零件的抗弯能力。六根耳板采用圆周阵列方式生成，先绘制单根耳板的拉伸轮廓——从环体外圆平滑过渡到末端圆孔区域，耳板与圆环交接处做圆角过渡，避免应力集中在根部直角位置。末端安装孔的孔径需匹配所选紧固件规格，孔中心到圆环中心的距离即为安装孔分布圆半径，这一尺寸是安装边界的关键参数，设计时要对照配合面板上的螺孔位置逐一核对。

　　外形尺寸方面，零件整体外轮廓由最远孔位的分布圆直径决定，耳板末端做圆弧收边，既减少尖锐边角，也让板材类加工时轮廓更顺滑。厚度方向保持全件一致，适合采用板材激光切割后简单去毛刺，或直接通过铣削、注塑成型加工；若采用金属板材制作，均匀厚度也便于折弯工序前的毛坯排样。安装边界上，需要预留螺栓扳手空间：六个耳板外侧要留出紧固件装入与拧紧的操作距离，相邻耳板之间的空隙可用于走线、容纳相邻零件凸起，或作为减重区域。

　　结构设计思路上，对称放射布局保证了中心环受力均衡，当任意方向耳板承受外载时，对侧耳板可通过环体传递抵消部分力矩，减少中心孔的偏心偏移。耳板与圆环衔接的过渡段采用渐宽造型，从末端孔位处向环体方向逐渐加宽，符合力流传递路径——载荷从螺栓孔向中心环扩散时，截面逐步增大，降低根部应力峰值。中心环的内孔边缘可根据配合需求选择光面或增设台阶，若用于定位轴套，可在内孔一侧加工止口台阶，实现轴向限位；若仅作穿线或过孔，则保持直通孔即可。

　　在设备装配中，该支架既可作为独立固定件夹装在两个面板之间，也可贴附在单一安装面上，六处通孔提供灵活的紧固选择：空间受限时可间隔使用三个孔完成固定，重载或振动环境下则六孔全部锁付。环形中空结构不会遮挡中心通道，线缆、管路、转轴均可从中穿过，同时支架本身占据的径向空间被六根耳板充分利用，在有限的圆形安装区域内实现了支撑点位最大化。

　　细节处理上，耳板末端圆孔周围保留足够的实体边距，孔壁到外轮廓的距离不小于孔径的一半，防止紧固时孔边开裂；环体上下表面平整，保证与配合面贴合时无翘曲，若采用冲压或切割工艺，需控制耳板根部的平面度，避免安装后整体倾斜。整体结构无复杂曲面、无倒扣特征，建模与加工难度低，对称特性也便于后续修改孔位数量、耳板长度或环体直径，快速适配不同中心尺寸与安装间距的使用需求。
