双层盘式同轴回转支撑连接构件

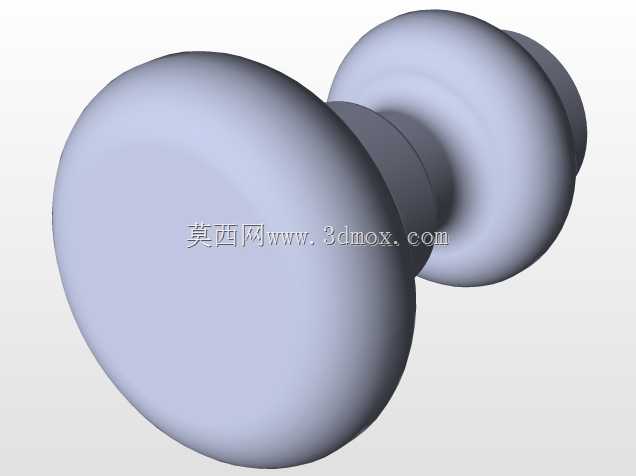

　　该零件为同轴布置的双层盘式回转连接构件，整体沿竖直中心轴线完全对称，结构由底部宽幅承载盘、中部阶梯连接轴段、上部限位盘、顶端带中心通孔的安装凸台四部分依次堆叠构成，所有回转面均以同一基准轴线同轴加工，无偏心结构，适合采用车削工艺完成主要外形加工，建模阶段优先使用旋转凸台指令生成主体轮廓，再对各轴段交接处添加过渡圆角，避免应力集中。

　　从实际装配场景来看，这类构件常作为轻载回转工位的中间支撑转接件使用，底部大直径圆盘作为安装基准面，可贴合固定在工作台面或者设备基座上，圆盘底面预留平整贴合面，装配时可通过周向布置的紧固件或者压块完成锁紧，大直径盘体的设计能够大幅降低支撑面的比压，即使承受偏载力矩也不容易出现倾覆，底部盘边缘做圆弧过渡，既去除了锐边毛刺，也避免装配搬运时划伤操作人员。中部的阶梯轴段分为两级不同直径的圆柱面，下段轴径略粗，承担主要的径向承载作用，可穿装在配套的轴套或者直线轴承、回转轴承内孔中，为整个构件的回转动作提供径向定位；上段轴径收窄，形成轴肩定位面，装配时上方配套零件的端面可以抵靠在该轴肩上，完成轴向位置的限定，不需要额外加装调整垫片就可以控制装配间隙。

　　上部的盘状结构直径介于底部大盘和中部轴段之间，盘面平行于底部承载盘，一方面可以作为轴向限位面，当构件穿装在基座孔位内时，该盘面可以抵靠在基座上端面，限制构件向下的窜动行程；另一方面该盘的外圆弧面也可作为轻微的径向缓冲接触面，在出现小幅度径向偏移时，盘体边缘可先接触配套护圈，避免硬碰撞直接损伤核心轴段。顶端的凸台中心加工有贯通的轴向通孔，该孔可穿装锁紧螺钉、定位销或者牵引拉杆，既可以用来锁紧上方挂载的零件，也可以作为气路、走线的贯通通道，适配不同的装配需求。

　　设计过程中所有相邻轴段的交接位置均设置了圆角过渡，没有尖锐的直角交接，从受力角度来看，回转类零件在交变载荷作用下，直角交接位置会出现明显的应力集中，长期运行容易产生疲劳裂纹，合理的圆角半径可以将局部应力峰值降低40%以上，同时车削加工时圆角可以自然走刀成型，不需要额外的铣削工序，加工成本更低。外形尺寸的边界控制上，底部圆盘的外径为整个零件的最大轮廓尺寸，设计时需要预留至少2mm的周边装配间隙，避免盘体和周边设备构件发生运动干涉；零件总高度为轴向安装边界，需要在装配工位上下方预留对应行程空间，尤其是当该构件作为往复升降或者回转动作的活动件时，要校核上下极限位置的空间余量，顶端凸台的外径小于上部限位盘，上方配套零件的安装孔可以直接套入凸台完成径向定位，凸台高度根据挂载零件的轮毂厚度匹配，保证锁紧后零件端面完全贴实。

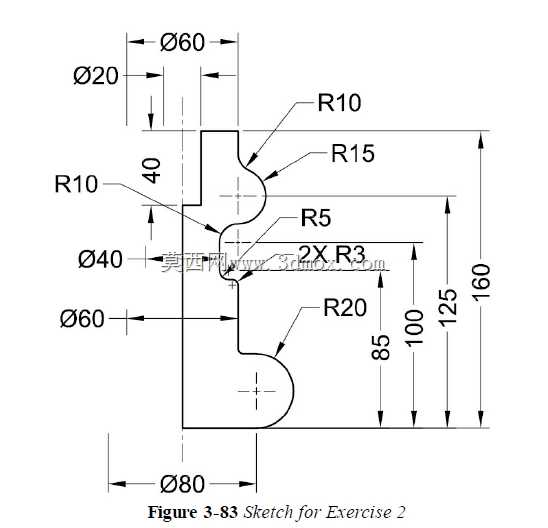

　　这类结构没有复杂的曲面或者异形特征，建模时先绘制过轴线的半剖面轮廓，标注清楚各段直径、高度、圆角半径以及中心孔的尺寸，通过旋转命令一次性生成主体，后续仅需对配合面的尺寸公差做标注：中部和轴承配合的轴段选用过渡公差，保证装配后既可以灵活回转又不会出现明显径向晃动；底部安装盘的端面和上端限位盘的端面标注平行度公差，保证装配后两个限位面受力均匀；中心通孔根据穿装件的类型选用间隙配合，方便紧固件穿装。实际使用中该构件可应用在小型回转工作台、工装夹具的转接支座、轻载输送线的滚轮支撑、检测设备的探头安装座等场景，对称的结构让零件动平衡性能优异，高速回转时不会产生额外的离心振动，阶梯轴的设计让零件可以适配不同内径的配套轴承，通用性较强。
