该零件属于典型的同轴回转式凸台基座,整体围绕同一根中心轴线完成全部轮廓构建,适合在教学演示、结构验证以及小型工装定位场景中作为基础承载件使用。从实际装配关系看,下部较粗的圆柱段可作为落座区域,嵌入支座孔位或贴合安装平面;中部外扩的锥面与环形台阶形成过渡支撑,能够在轴向受压时把载荷较均匀地传递到底部;上部细圆柱与顶端小孔则可用于穿装定位销、连接螺杆或作为小轴配合段。

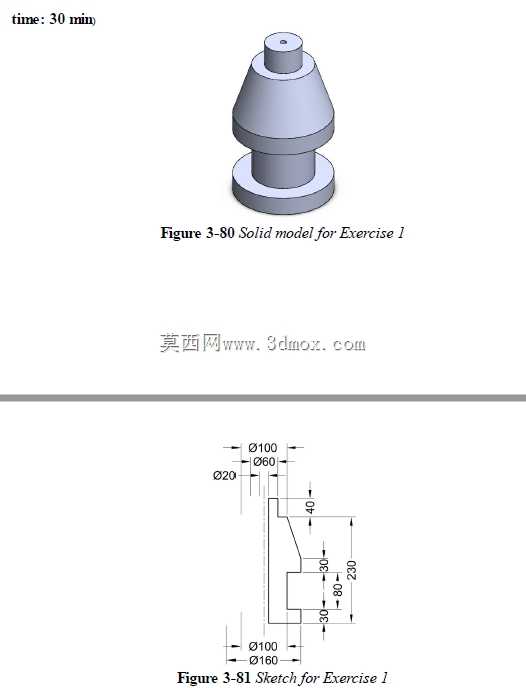

建模时最核心的工作不是逐个特征堆叠,而是先理清轴向截面轮廓。零件所有母线均绕中心轴旋转生成,因此在草图阶段应把外轮廓的竖直段、锥度段、圆角过渡和顶端内孔边界一次表达清楚,再通过旋转特征形成实体。这样做的好处是尺寸链短,同轴度天然由旋转轴保证,后续修改某一段直径或高度时,只需调整截面尺寸,不必重建多个独立圆柱特征。

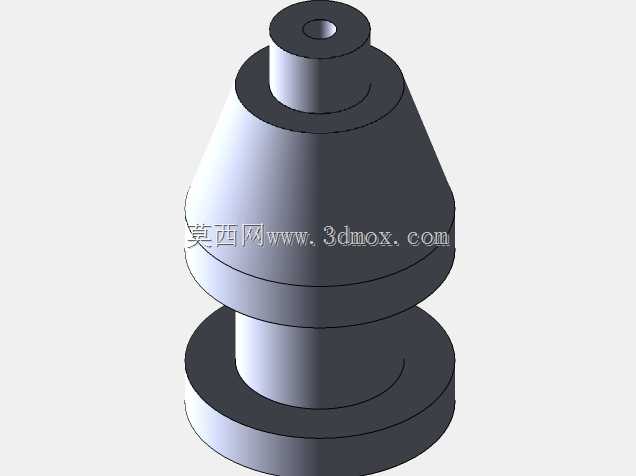

外形上,底部圆盘直径最大,构成主要支撑边界;向上经过短圆柱后进入锥形扩径段,锥面外侧再设置环形凸缘,使零件在视觉和受力上都形成明显分区;顶部小直径圆柱突出于锥台之上,端面中心开设盲孔或通孔,孔口保留薄壁圆环。该孔不宜只按外观绘制,若用于真实装配,应明确孔径、孔深以及与外圆的同轴公差;若仅作为定位孔,则孔壁与销件之间需预留合适配合间隙。
安装边界主要由下端外圆和底端面决定。底端面应保持平整,避免与支撑面形成线接触;下部圆柱若进入孔座,需控制外径与座孔的配合关系。中部环形台阶可作为轴向限位面,当零件从上方压入或由下方拉紧时,该端面能够承担定位作用。锥面并非单纯装饰结构,在轻量化要求较高的场合,它可以在减少材料体积的同时保留较大的底部支撑跨度;在需要粘接、焊接或套装外套件时,锥面也能提供导向和自定心效果。
从受力角度分析,这类回转基座常见失效位置不在大直径底部,而在截面突变处。顶部细圆柱与锥台交接处、锥面与环形凸缘交接处,如果没有圆角或过渡段,受侧向力时容易产生应力集中。因此结构设计中应在台阶根部保留连续过渡,不宜把所有转角都处理成尖锐直角。对于承受反复装拆的定位座,还可在顶部孔内增加衬套,或把上端配合面设定为更高尺寸精度,而底部支撑面重点保证平面度。
尺寸标注应沿轴向和径向两条线索展开。轴向需要给出总高、底部圆盘厚度、下部圆柱高度、锥台起止位置、顶部凸台高度以及孔深;径向需要标注底径、各环台直径、锥面大小端直径、顶端外圆直径和内孔直径。锥面若承担配合功能,还应补充锥角或锥度,而不能只靠三维外形目测。对于加工人员而言,这些参数足以决定车削走刀路径;对于三维建模人员而言,它们也能保证旋转截面闭合且无歧义。
该结构虽然形状不复杂,但覆盖了回转类零件设计中的多个基础要点:同轴特征组织、截面封闭、台阶限位、锥面过渡、孔轴配合和安装面定义。把它作为练习件时,不应只追求外观相似,更应关注各段直径变化背后的装配目的。例如底部加粗是为了提高抗倾覆能力,顶部缩径是为了进入狭窄配合空间,中部环台则用于承担轴向止挡。理解这些功能关系后,再面对更复杂的法兰座、定位套、销轴支座或传感器安装柱时,也能快速拆出旋转主体、附加孔槽和限位端面,形成清晰的建模与选型思路。
