开口式弹性卡箍挡圈实体结构设计

　　这类开口环形弹性件在日常设备装配里属于不起眼但容错率极低的小零件，很多新手做结构设计时容易只画个闭环圆环草草了事，真到产线装配、售后运维环节才会发现，没有两端的平直卡位段，工人既没法用卡簧钳撑开套入轴槽，后期拆解维护时也找不到施力支点，硬撬只会刮伤配合轴面、甚至把卡环掰崩断裂。

　　从实际使用场景来看，这类零件最常出现在通讯终端内部结构、小型消费电子转轴限位、轻工设备的轴端定位工位：比如便携设备的铰接转轴处，套在光轴预设的环槽内，环体自身的弹性张力会让内环面牢牢卡入槽底，两端向外探出的平直方块卡位，一方面是给拆装钳口提供平整的夹持接触面，避免施力时打滑划伤周边塑胶壳体，另一方面当卡环装入槽位后，两个卡位段可以和周边预设的限位凸台形成周向止挡，防止设备反复开合转动时卡环跟着轴一同打转，磨损失效。

　　建模阶段首先要捋清核心的尺寸边界：首先环体的主体带宽要和轴上环槽的宽度留0.1到0.2毫米的轴向间隙，既不能太宽导致卡环装进去后轴向窜动卡滞，也不能太窄在槽内晃动出现定位偏移；环体的厚度方向要匹配槽深，卡环装入后外圆面要略低于轴的外圆面，避免突出的棱边刮蹭到套装在轴上的齿轮、套筒或者塑胶传动件。两端的平直卡位段不能直接从环带切线方向生硬延伸，转角位置必须做平滑的圆弧过渡——很多失效案例都出现在直角衔接处，卡环反复撑开收缩的交变应力会在直角位置形成应力集中，拆装两三次就直接从根部断裂。

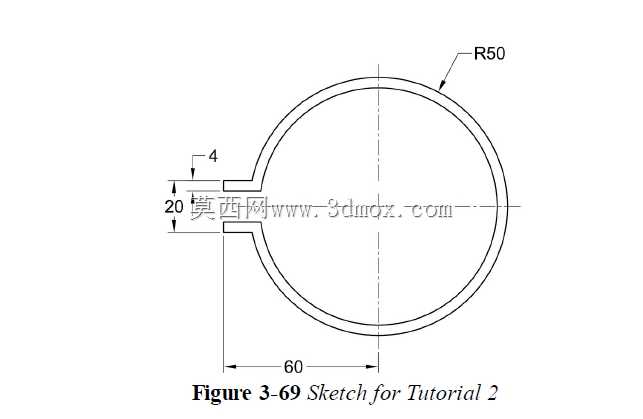

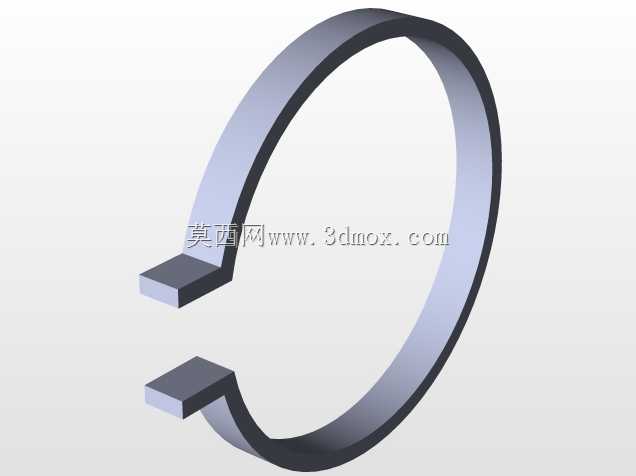

　　设计环体的曲率时不能直接按轴的直径做等半径圆弧：自由状态下卡环的内环直径要略小于轴上环槽的底径，这样当用卡簧钳撑开卡环套入轴体、松开钳口后，环体的回弹抱紧力才能让整个内环面均匀贴紧槽底，不会出现局部翘曲、受力点集中在环体某一段的情况。两端的卡位方块上，实际量产版本通常会预留小孔用来穿卡簧钳的钳尖，这个实体示例里做的是实心方块结构，更偏向基础实体建模的扫掠思路演示：先绘制出环形带的中心引导路径，再绘制矩形截面沿路径扫掠，最后在路径两端延伸出平直段、合并端部方块实体，全程保证环体的截面厚度均匀一致，不会出现扫掠过程中截面自交、壁厚突变的问题。

　　安装边界上要提前校核周边空间：卡环装入轴槽后，两个端头的卡位段和相邻零件的内壁之间要留出至少1毫米的操作间隙，不能让卡位段顶死在周边壳体上，否则卡环无法正常回弹收缩，会一直处于撑开状态，失去轴向限位的作用。同时环体的开口间隙要控制在合理范围：间隙太小，卡环被撑开时两端没有变形余量，很难套入轴径；间隙太大，装入槽位后开口处的缺口过大，轴上的配合零件经过缺口位置时容易卡入缝隙，造成传动卡滞。

　　这类弹性挡圈看似结构简单，实则每一处尺寸都和装配工艺、疲劳寿命直接挂钩：环带的宽厚比决定了零件的弹性模量适配性，太厚太宽会导致撑开需要的力过大，工人手工装配难度陡增，太薄太窄又会导致抱紧力不足，设备受振动冲击时卡环容易从槽内脱出。建模时把环体所有棱边都做细小的倒角处理，既避免热处理过程中锐边产生应力裂纹，也能防止装配时锋利的边缘割伤操作人员、刮伤配套零件的表面涂层。
