半圆抱箍式管夹支撑固定座

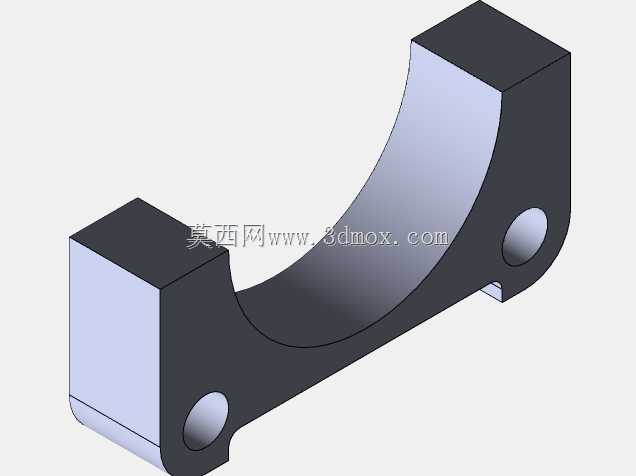

　　这类半圆弧开口夹持件在现场管线布设、轻型轴系限位以及通讯外设杆装固定场景里使用频率很高，结构本身没有复杂传动关系，但对贴合面弧度、端部安装孔位同轴度以及两侧立壁的刚性余量要求比较明确。零件整体呈对称跨接形态，中段为下凹的半圆柱包容面，两端向上延伸出带通孔的方形安装耳，圆弧内壁用于抱紧圆管、圆柱杆件或者设备外壳的圆柱段，两侧耳板的通孔穿入螺栓后完成锁紧，靠接触面预紧摩擦力限制被夹持件的轴向窜动与周向转动。

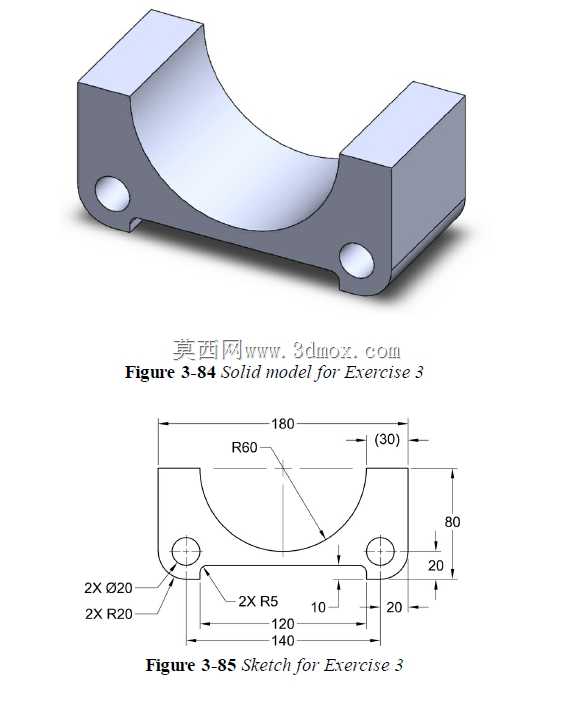

　　从受力路径来看，螺栓拧紧后，两侧耳板承受向外张开的弯矩，圆弧包面则把锁紧力均匀传递到被夹持圆柱面上。建模时先在草图中绘制外侧矩形轮廓与内侧半圆弧切除边界，通过单向拉伸得到主体块体，再在两端耳板位置绘制圆形孔轮廓做贯穿切除，底部两侧的小缺口则是为了避让安装基面的焊缝凸起或者相邻零件棱边，避免装配时出现干涉顶死。圆弧内径需要和被夹持件外径按过渡配合思路选取，若用于频繁拆装的检修工位，可在内弧面追加橡胶衬垫槽，既提升摩擦系数又避免夹伤管件表面镀层；若用于静态长期固定，金属面直接贴合即可，锁紧后依靠螺栓预紧力维持位置。

　　安装边界方面，零件总宽度由两端耳板外侧间距决定，布置安装空间时要在耳板外侧预留螺栓穿入与扳手拧动的操作余量，耳板通孔中心距是核心装配尺寸，直接决定配对另一半夹座或者安装基座的孔位加工基准。圆弧最低点到耳板顶面的高度决定了被夹持圆管的中心高，在多管并排布设时，统一该高度可以让管线排布整齐，减少后续接头弯折应力。零件厚度方向即拉伸方向的尺寸决定了与圆柱件的轴向接触长度，接触长度越长，单位面积压强越低，夹持稳定性越好，但也会占用更多轴向空间，设计时需要根据被夹持件的重量与振动工况权衡：杆装通讯天线这类长期承受风载的场景，适当加大轴向接触宽度能有效降低松动概率；室内轻型线缆固定则可选用较薄规格，节省材料与安装空间。

　　在实际设备配套中，这类夹座常成对使用，两个半圆弧件对合后形成完整圆孔，穿过耳板孔的螺栓拧紧后即可把圆管锁定在支架、墙面或者设备机架上。耳板底部的小缺口在贴装到型钢立面时，可以跨过型钢表面的轧制圆角，让夹座底面完全贴合支撑面，避免出现线接触导致的锁紧后晃动。零件棱边全部做了小倒角处理，既消除拉伸切口的锐边，也避免装配时刮伤操作人员或者线缆外皮。

　　结构校核上重点关注耳板孔周边的应力集中，螺栓预紧力作用下，孔壁与圆弧过渡的交接区域是薄弱截面，建模时保证该位置壁厚不小于通孔直径的四分之一，就能满足常规轻型夹持的强度需求；若用于重载管道固定，可在耳板外侧追加加强筋，提升抗张开变形能力。圆弧面的加工无需高精度车削，采用板材冲压或者型材铣削即可成型，制造成本低，互换性强，适合批量配套在通讯基站立杆附件、自动化设备管线排布、轻型输送架护栏固定等工位。
