带锁止结构的快插密封接头结构设计

　　这套快接结构的开发初衷，是解决现场管线接驳时反复拧螺纹、缠生料带、对位找正耗时过长的痛点，常见于户外通讯基站的冷却管路接驳、便携检测设备的气路快速对接、小型实验台的流体管线临时拆装场景，操作人员不需要携带专用扳手，单手对位推压即可完成接驳，拔卸时触发锁止卡扣即可分离，单次接驳动作耗时不到两秒，远快于传统螺纹接头的装配效率。

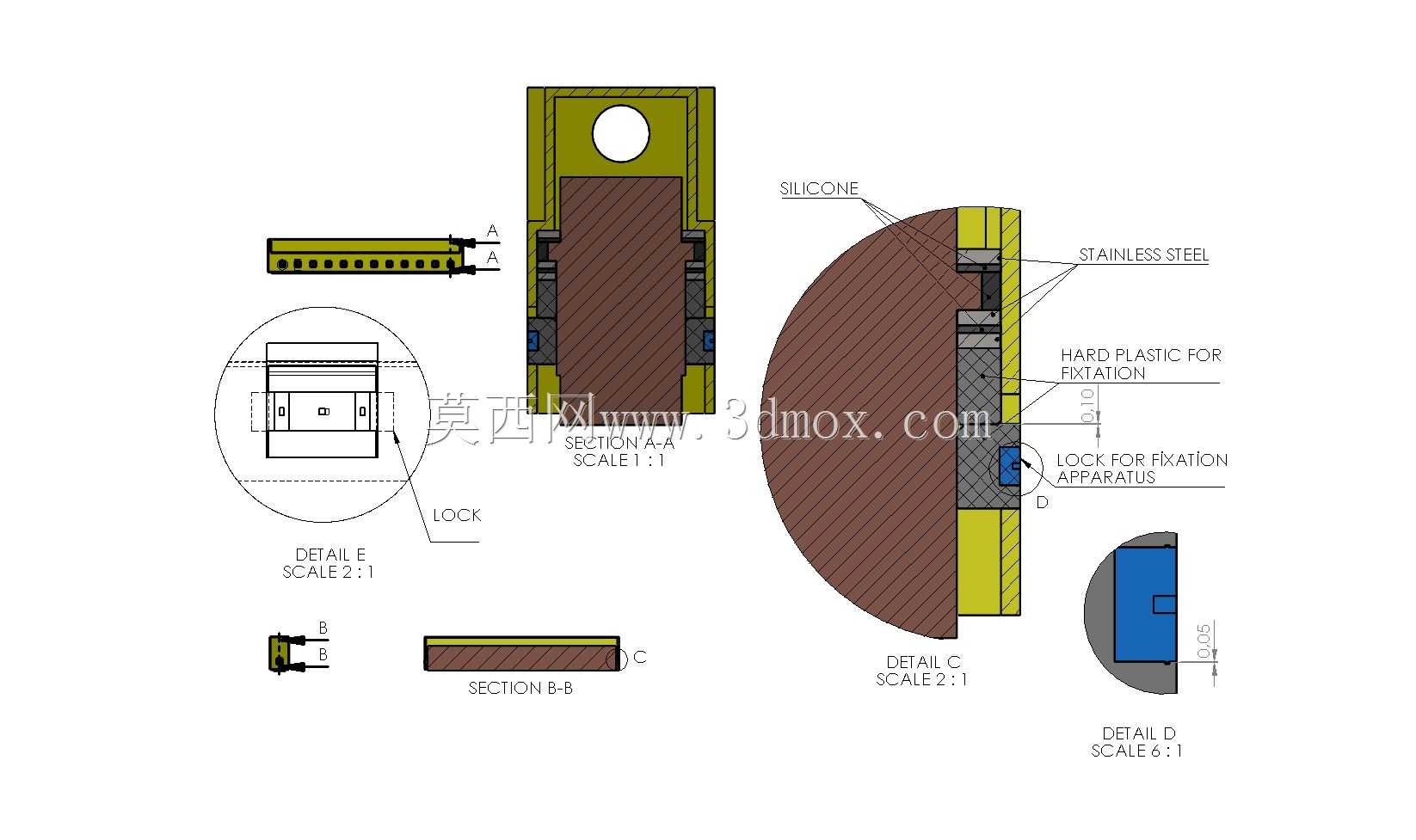

　　从剖面结构可以看到，接头的承压壳体采用硬质工程塑料作为主体基材，在卡扣受力的关键嵌合位置预埋不锈钢冲压件，避免塑料卡扣长期反复插拔出现疲劳断裂；接触流体的密封位采用硅胶材质的密封圈，硅胶的耐温区间宽、回弹性能优异，在-1bar负压到3bar正压的工况区间内都能保持稳定的密封比压，不会出现普通橡胶圈低温硬化漏压、高温永久变形的问题。设计时特意将密封槽的槽宽设置为密封圈线径的1.15倍，槽深控制在线径的0.8倍，装配后密封圈的压缩率维持在18%-22%这个行业公认的最优密封区间，既不会因为压缩量过大导致插拔阻力过高，也不会因为压缩量不足在压力波动时出现渗漏。

　　锁止机构的设计是整个结构的核心，接头侧的弹性卡扣在公头插入到位后，会自动卡入公头外周的锁止环槽内，此时即使管路受到意外的轴向拉拽，卡扣的承载面会直接抵住环槽的台阶面，拉拔力越大卡扣的抱紧锁止力反而越强，不会出现正常受压工况下接头自行脱开的情况。需要分离时，只需要按压接头外侧的解锁滑套，滑套的内锥面会把弹性卡扣向外撑开，让卡扣脱离公头的环槽，此时即可直接拔出公头，整个解锁动作不需要额外工具，戴薄劳保手套也可以顺畅操作。

　　结构的固定端做了适配面板安装的设计，接头尾部带限位法兰和锁紧卡位，可以直接卡在设备机箱的预制安装孔位上，不需要额外打胶或者拧锁母，从面板外侧推入即可完成接头在设备端的固定，安装孔的开孔公差可以放宽到±0.2mm，对钣金加工的精度要求很低，非常适合批量设备的装配流水线作业。从工程图的比例标注可以看到，接头的主体径向尺寸控制在很小的区间，多组接头并排布置时的中心距不需要留过大的操作空间，在通讯设备机箱内部管路排布密集的场景下，可以大幅节省管路占用的安装空间。

　　设计过程中也做了对应的工况校核：3bar工作压力下，壳体内腔的承压面壁厚经过冗余校核，长期承压不会出现蠕变开裂；不锈钢嵌件和塑料主体的结合位做了滚花防脱结构，注塑时塑料熔体流入滚花凹槽，冷却后金属件和塑料本体形成牢固的机械互锁，不会在反复插拔的冲击力下出现金属嵌件松脱转出的问题。密封位的导向端做了15度的导入锥面，公头插入时不会切伤硅胶密封圈，即使操作人员对位有轻微偏斜，锥面也会自动把公头导正到密封轴心位置，避免斜插导致密封圈卷边失效。

　　这套结构所用的密封件、固定塑料件、不锈钢卡扣都是工业领域非常通用的标准物料，不需要开特殊定制的非标密封件，供应链采购成本低，后期维护替换时随处可以找到适配的备件，哪怕在野外作业现场出现密封圈意外损坏，也可以快速取用通用备件完成更换，不需要返厂维修。针对不同的使用场景，只需要更换公头侧的接驳管径，就可以适配不同规格的软管、硬管连接，主体的锁止和密封结构可以完全通用，形成系列化的快接产品族，大幅降低后续衍生型号的开发周期。
