双轴输出密封式快速连接传动箱体

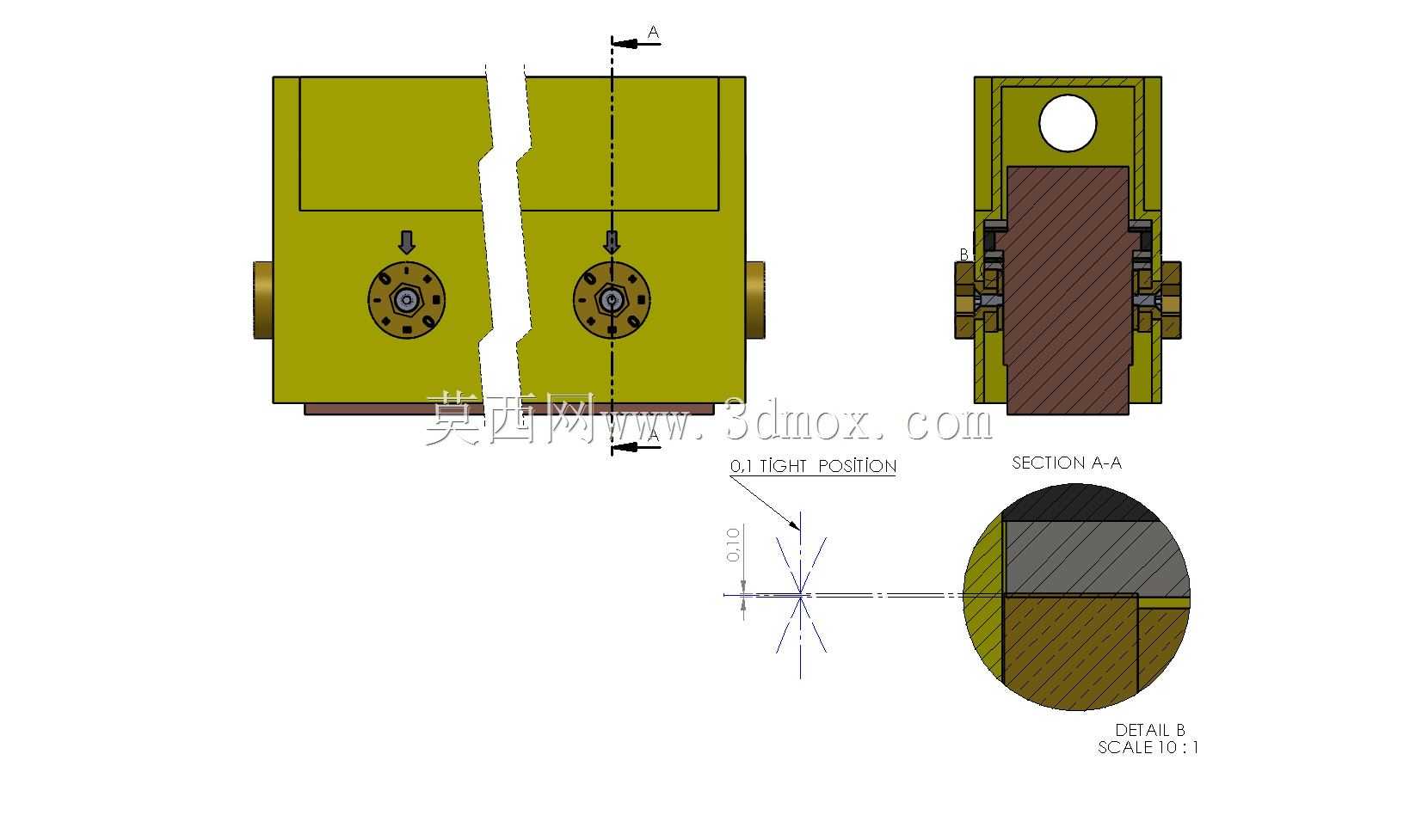

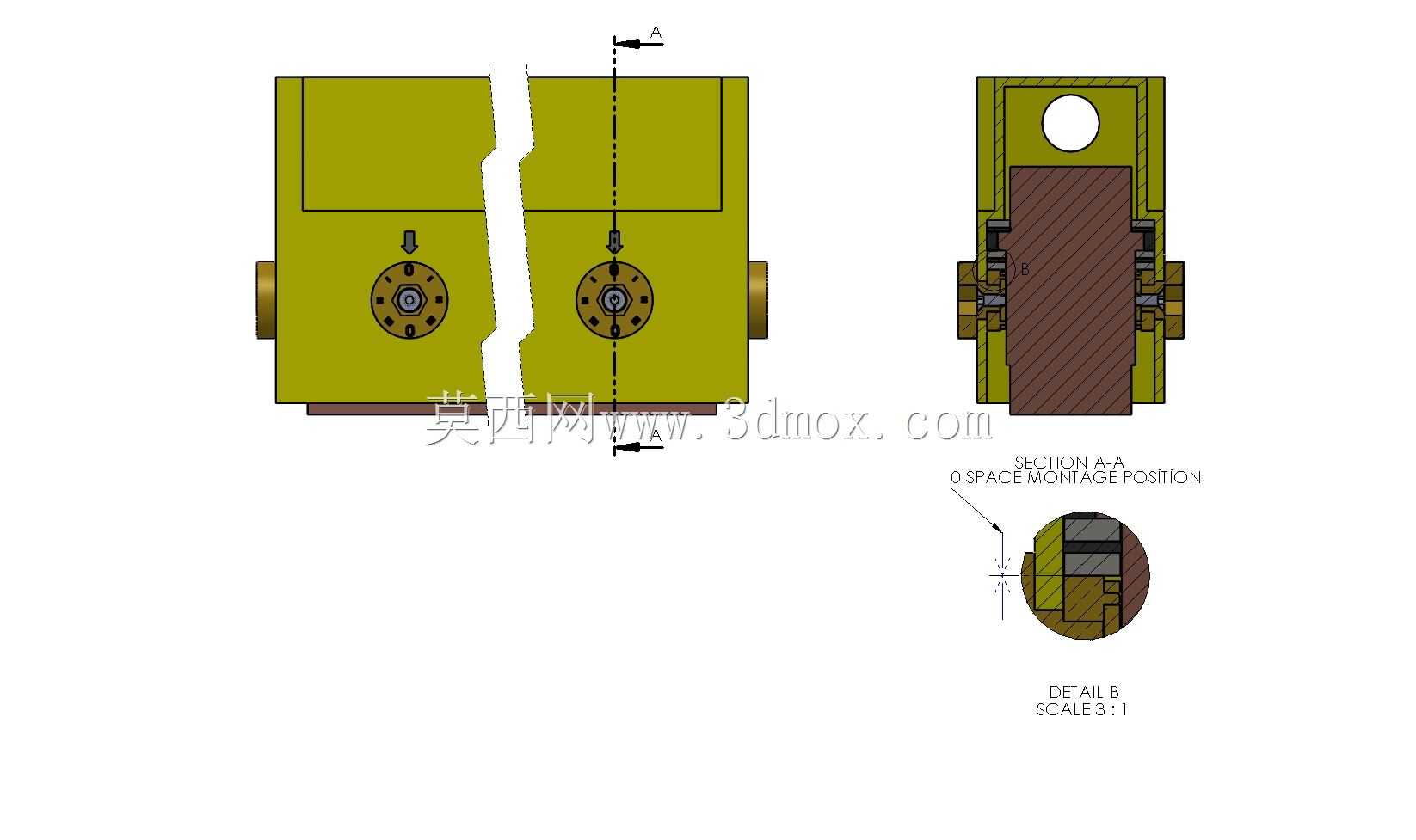

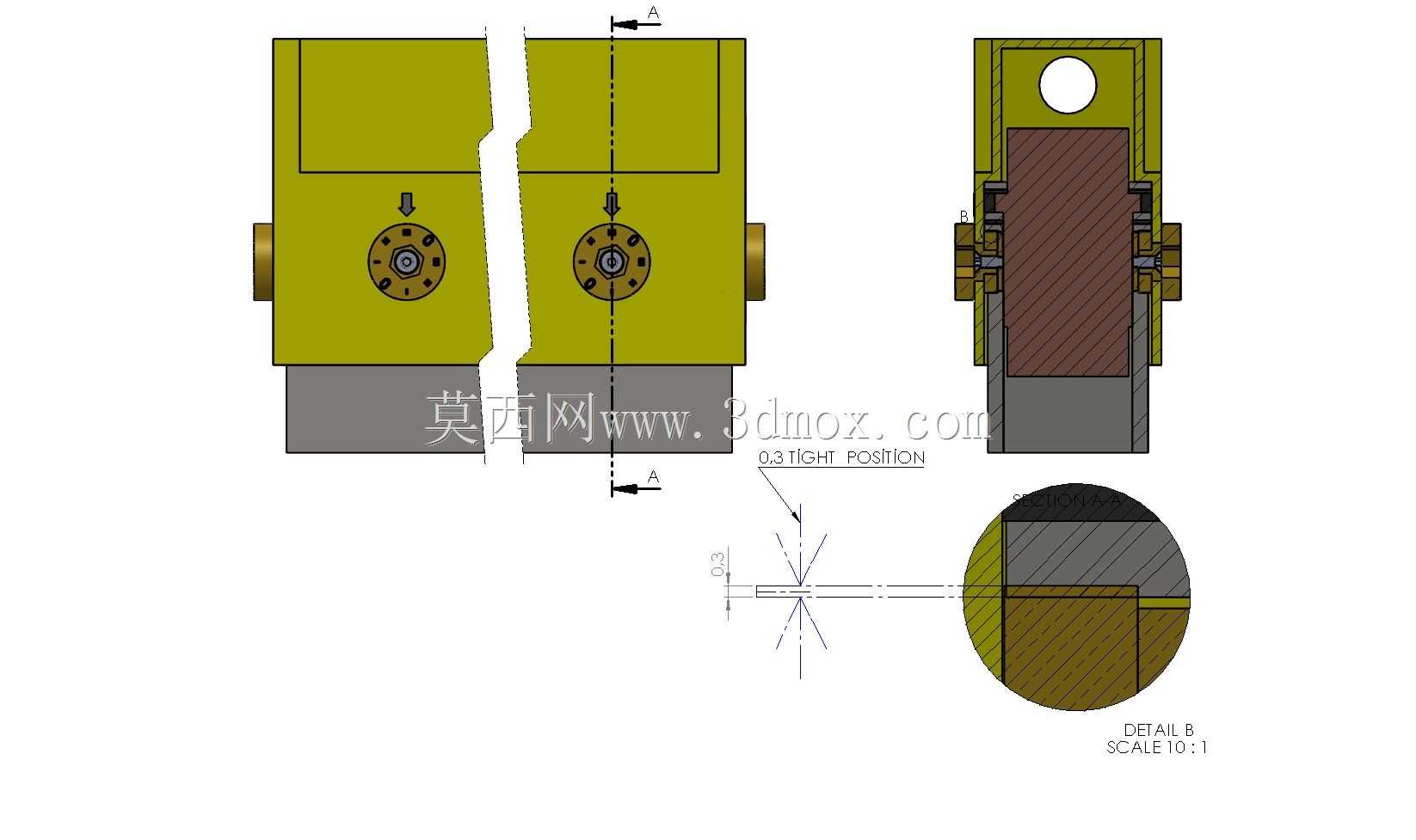

　　这套快速连接装置在结构布局上采用对称双输出轴的箱体形式，主体外壳为规整的矩形封闭腔体，两侧同轴布置带法兰盘的连接轴端，轴端法兰预留圆周分布的紧固孔位，可直接对接外部旋转执行件或者管路转接件。从剖面结构能看到腔体内部预留了充足的走线与传动件容纳空间，顶部开设圆形通孔，既可以作为穿线通道，也可作为检修注油的操作口，腔体侧壁的安装凸耳可直接将整个装置固定在不锈钢机架或者设备安装面上。在实际产线应用里，这类结构常出现在需要频繁对接旋转工位的通讯测试设备、小型流体转接台或者自动化装配工位上：当工位需要快速接入旋转驱动、同时保证接合面密封不泄漏介质或者不进入粉尘时，这套连接结构可以在不拆解周边管线的前提下完成轴端对位与锁止，

　　大幅缩短换型和维护的停机时间。设计阶段首先要解决的是动密封可靠性问题，转动部位的密封件需要持续跟随轴件旋转，固定部分如果采用普通钢材直接和硅胶密封面接触，长期运行后容易出现咬合磨损、密封面压痕不均的问题，因此固定密封座的选材优先锁定黄铜或者聚四氟乙烯（特氟龙）：黄铜质地偏软、和硅胶的贴合相容性好，加工后表面粗糙度容易控制，不会割伤硅胶密封唇；特氟龙自身摩擦系数极低，耐化学腐蚀能力强，即便接触少量润滑脂或者工艺清洗剂也不会出现溶胀变形。两种材料都可以通过常规铣削加工成型，如果是小批量定制场景，也可以采用选择性激光烧结工艺直接制作特氟龙或者复合材质的固定座，省去开模成本，不过3D打印件需要额外做后处理抛光，

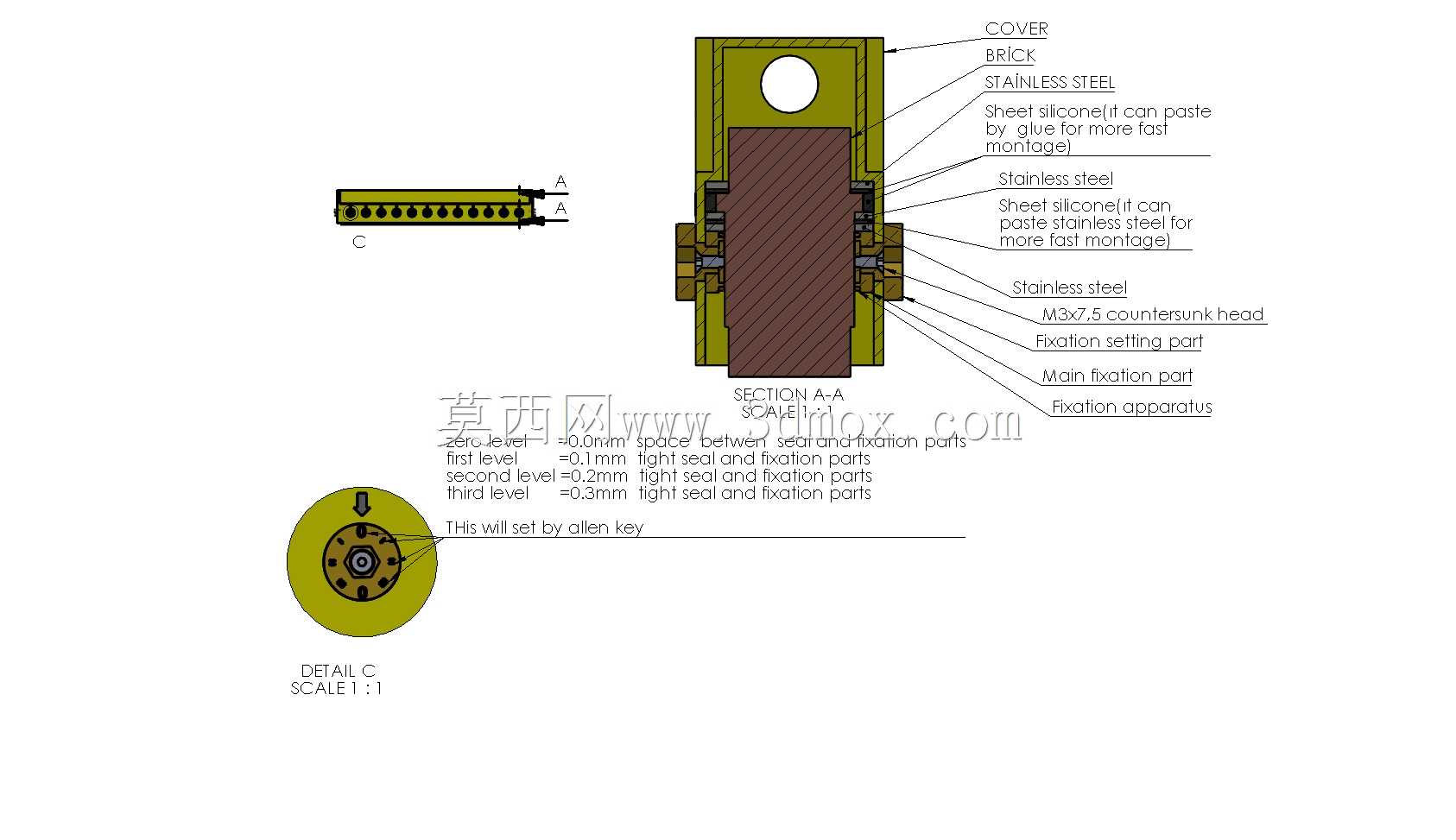

　　保证密封接触面的平面度和粗糙度达标。硅胶密封垫本身可以直接粘贴在不锈钢安装基准面上，不锈钢表面经过脱脂处理后硅胶的粘接强度足够，不需要额外做复杂的表面涂层，安装时要保证粘贴面无油污、无凸起焊渣，避免密封面出现局部间隙。整个箱体的外形边界控制得非常紧凑，矩形外壳的长宽尺寸适配标准工业安装工位的预留空间，两侧输出轴的同轴度在建模时就做了基准约束，装配后轴端的径向跳动可以控制在密封件允许的补偿范围内，不会出现偏磨导致的密封失效。腔体内部的棕色衬层区域对应密封容纳腔，多层叠装的密封组件和限位卡环依次排布在轴颈位置，轴向位置通过台阶面定位，不需要额外加装复杂的调节机构，装配时按顺序推入即可完成密封组的预装。顶部的圆孔周边做了翻边加强，

　　避免穿线或者安装接头时出现孔口变形，箱体的拼接面采用止口配合，既可以保证上下壳体装配时的对位精度，也能在接合面涂密封胶后形成完整的静密封屏障。在选型适配时，工程师只需要核对两侧轴端的法兰孔距、轴伸长度以及箱体底部安装孔的位置尺寸，就可以把该连接单元嵌入现有设备的传动链路中，不需要大幅改动原有机架布局。针对有洁净要求的通讯产品组装工位，该装置的全封闭外壳可以阻挡车间内的浮尘进入连接接合面，黄铜或者特氟龙固定件不会产生锈蚀掉屑的问题，长期运行后只需要定期更换硅胶密封件即可完成维护，整体结构没有复杂的异形曲面，加工和装配工艺性都经过了实际生产验证，能够满足高频次快速对接、长期旋转密封的使用需求。
