气动快速对接密封连接接头结构

　　这套快速连接结构主要面向低压气动回路、检测工装以及小型通讯设备维护场景中的管路快速插拔需求，核心目标是在不借助复杂工具的前提下完成气路对接，并在反复拆装后仍保持稳定密封。实际使用时，操作人员将外部管路沿接头轴向推入，内部硅胶密封圈先与管外壁形成周向接触，随后金属限位件承担轴向定位，避免带压状态下管路被气流推出；拆卸时只需释放端部约束，即可快速分离，适合产线换型、实验台接驳以及便携式检测设备频繁切换接口的工况。

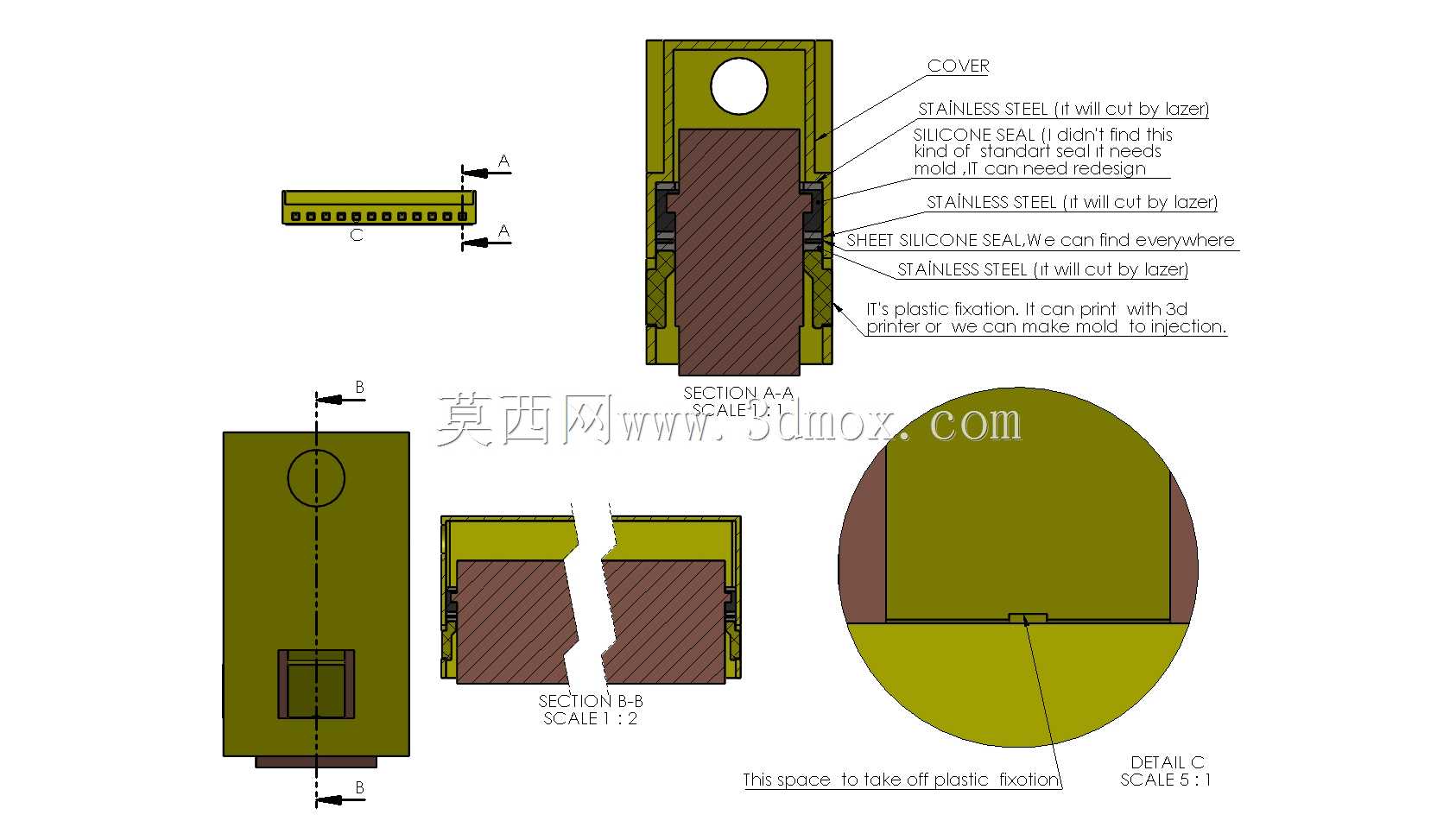

　　从结构分层来看，接头外部采用塑料固定件作为承载与导向主体，内部通道由不锈钢薄片卷制或激光切割成型。金属层主要承担耐压、抗变形和耐磨作用，塑料件则负责外形约束、安装定位以及与周边面板的配合。图纸中可以看到多处剖视表达：A-A剖面展示了密封圈、金属内衬和外壳之间的叠层关系，B-B剖面进一步反映端部夹持区域的对称结构，C局部放大则把塑料固定件与管路接触位置的细节单独拉出，便于核对装配间隙和密封压缩量。

　　密封设计是该结构的重点。方案中没有采用复杂的异形专用密封件，而是选择容易采购的片状硅胶密封材料，通过裁剪后嵌入接头内部。这样处理的好处是试制阶段成本低、替换方便，也便于根据不同管路外径调整密封厚度。硅胶材料具备较好的弹性和耐低压气体特性，在约1至3巴的工作范围内，能够通过径向压缩填补管壁微观不平度。需要注意的是，密封槽宽度、倒角和压缩量必须协调：压缩过小会导致漏气，压缩过大则会增加插拔力，并可能使硅胶件在反复装配后发生翻转或剪切损伤。

　　金属内衬采用不锈钢薄片加工，图纸标注中体现了按层切割、卷制成型的思路。这种方式适合小批量验证，不需要先投入昂贵的成型模具。内衬内壁应尽量保持光滑，入口处设置引导倒角，使管路插入时不会划伤密封圈；外壁则与塑料外壳形成限位配合，承受气压作用产生的轴向力。对于通讯类便携设备或检测夹具而言，不锈钢层还能提高接头抗腐蚀能力，减少潮湿环境、手部汗渍以及常规车间气氛对接口寿命的影响。

　　塑料外壳既可通过3D打印进行样件验证，也可在结构定型后转入模具注塑。打印件适合早期确认握持边界、安装孔位和插拔行程，但表面粗糙度和层纹可能影响密封槽尺寸稳定性；进入批量阶段后，注塑件能够获得更一致的槽宽、倒角和外形尺寸。外壳顶部预留圆孔，侧面设置长条形接口区域，底部和端部均有定位边界，这些特征使接头既可以嵌入设备面板，也可以作为独立转接件固定在工装板上。

　　安装边界方面，设计时需要重点控制三个尺寸关系：一是管路插入深度，必须保证管端越过密封圈并到达稳定支撑区；二是外壳外形轮廓与设备面板开孔之间的间隙，既要满足装配公差，又不能让接头在受侧向力时明显晃动；三是密封槽与金属内衬的同轴度，若偏心过大，会造成某一侧压缩不足而另一侧过度摩擦。图纸中的局部放大位置专门标出塑料固定件容纳空间，说明该处并非单纯装饰结构，而是承担管路插入后的防摆和定位作用。

　　在工程验证阶段，建议先以静态气密检查为基础，将接头接入封闭气路后逐步升压，观察密封圈周边是否出现连续气泡；随后进行反复插拔试验，记录插拔力变化、密封面磨损情况以及金属内衬是否产生毛刺。若用于通讯设备现场维护，还应考虑轻微拉拽、偏斜插入和灰尘附着等非理想操作条件。硅胶密封面对颗粒物较敏感，结构上可在入口处增加防尘倒角或简单防护槽；若现场气源含有油雾，则需重新确认硅胶材料的相容性，必要时更换为丁腈或其他耐油弹性体。

　　整体来看，该快速连接结构并不追求高压重载，而是以低压、快装、易加工和易维护为核心。金属层提供强度与尺寸稳定性，硅胶件提供弹性密封，塑料外壳负责成型自由度和安装集成，三者之间通过轴向叠装和径向约束形成完整功能。对于结构设计人员而言，这类接头的建模重点不在复杂曲面，而在密封槽、倒角、同轴度、插入行程和固定边界的协同；只要这些细节在三维数模中被准确表达，后续无论是打印验证、钣金卷制还是注塑量产，都能较快完成迭代。
