通讯外壳精密注塑模具三维结构

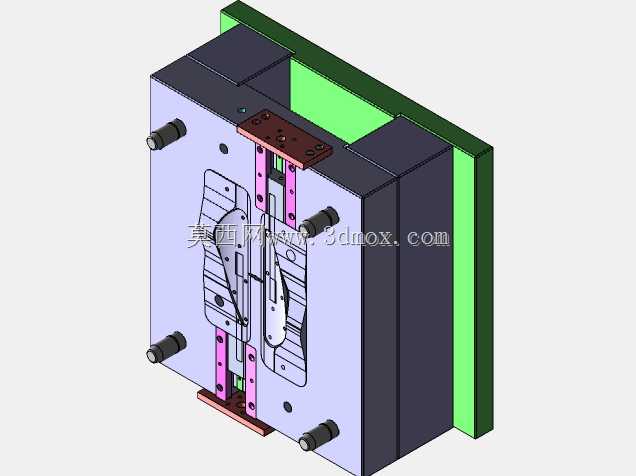

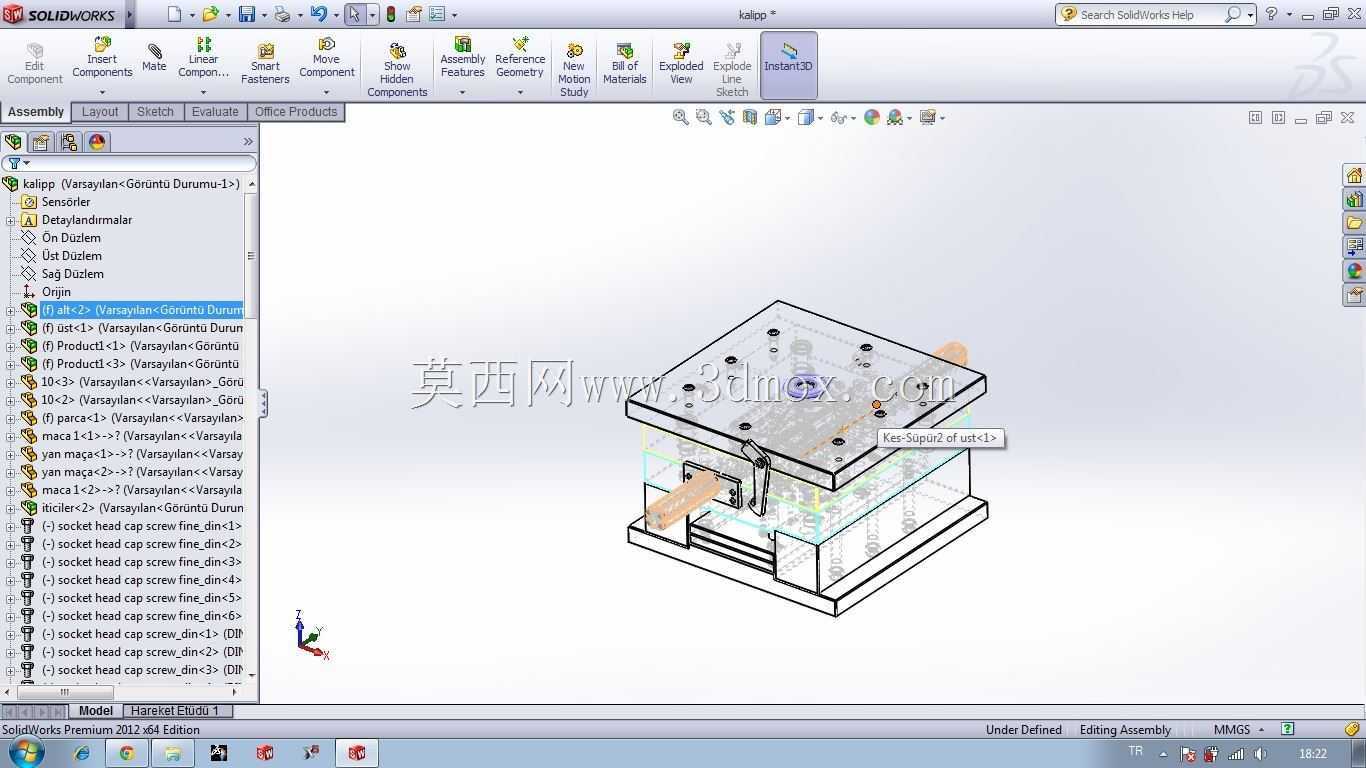

　　这套三维结构围绕小型通讯类塑料外壳的成型需求展开，整体采用典型两板模布局，模架由定模板、动模板、支承板、垫铁及底板叠合组成，各板件之间通过导柱导套保持开合模方向的同轴约束，避免长期量产中出现型腔错位。从装配剖切状态可以看到，成型区域集中在模具中部，型腔侧负责产品外观面的轮廓复制，型芯侧承担内部筋位、卡扣柱和安装孔的成型；通讯外壳通常壁厚较薄，表面又要求少熔接痕，因此分型面沿产品外缘平缓过渡，尽量减少侧向台阶对封胶的影响。

　　模具内部设置了多组冷却回路，水路围绕型腔和型芯分布，靠近成型面但保留足够安全壁厚，目的是让塑料充模后热量均匀带走。对于薄壁通讯件，冷却不均很容易造成局部收缩差，进而引起翘曲或平面度超差，所以回路在三维布置时不仅要避开顶针、螺丝和斜顶，还要兼顾进出水接头在操作侧的排布，减少后期接水管与机械手取件路径干涉。

　　顶出系统采用多顶针分散布置，重点落在壳体边缘、加强筋末端和柱位附近。这类产品外观面不能留下明显顶白，因此顶针位置优先选择非外观区域，并与脱模斜度、筋位深度配合。模型中可以看到顶针板、回针和支撑柱的层级关系：顶针板在动模侧往复运动，回针保证合模时顶出组件先复位，支撑柱则承受注射压力带来的模板弯曲，降低模架中部变形风险。

　　浇注部分偏向小型制品的稳定填充思路，主分流道在模架上方进入型腔区域，浇口位置选择在壳体填充路径较短、后续修整方便的位置。通讯外壳往往带有细小卡扣和薄壁窗口，若填充末端压力不足，容易出现缺胶或毛边并存的问题，因此流道截面、冷料井和排气间隙需要在试模阶段联动调整。分型边缘保留排气通道，使熔体到达末端时气体能沿分型线排出，减少烧焦和充填不足。

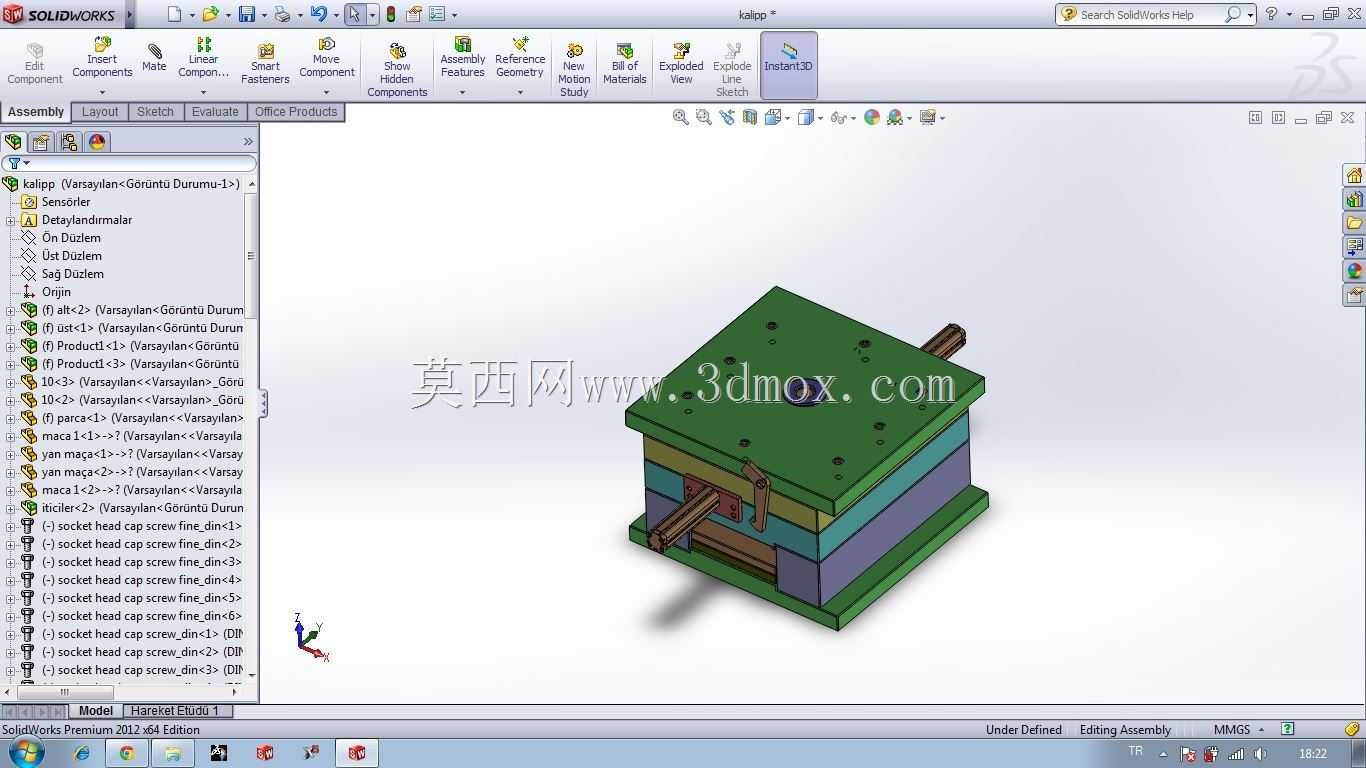

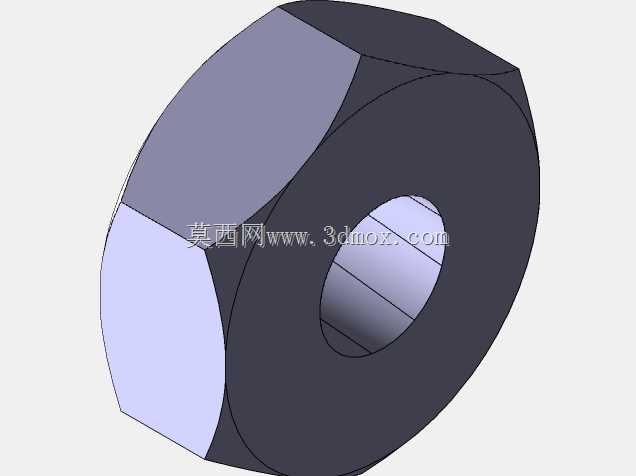

　　导向与固定件按标准化模架逻辑布置，内六角螺钉将板件逐层锁紧，定位销承担关键板件的位置保持，导套与导柱分别安装在定、动模两侧。三维模型把这些标准件完整表达出来，对工程评审很有价值：一方面可以检查螺丝孔是否与水路、顶针孔发生干涉，另一方面也能确认吊装、拆装和维护时扳手空间是否充足。模具外形边界以矩形模架为基础，安装面平整，上部和侧部需要预留注塑机压板固定位置；底部顶出孔与机台顶杆对应，周边留出冷却接头和热流道或浇口套的操作空间。

　　在实际生产场景中，这类模具服务于通讯终端外壳、接口保护件或小型手持设备壳体的批量注塑，设备通常安装在卧式注塑机上，配合干燥料斗、冷水机和机械取件臂使用。开合模时，动模侧随机台移动，产品包紧型芯后离开型腔；开模到设定行程，顶针板推动顶针将壳体从型芯上脱离，取件臂再把产品取出。合模前回针接触定模侧，使顶出系统退回初始位置，下一个注射周期开始。

　　结构设计上，模型没有只追求外观装配，而是把模具工作时的运动关系、密封边界和零件层级都表达清楚。型腔与型芯的分模线顺着产品形状走，避免在可见平面上产生突兀夹线；细小柱位采用镶件思路时，有利于加工和排气，也方便后期磨损后更换。对于需要侧向脱扣的局部结构，斜顶或小滑块的运动方向必须与开模方向、顶出行程一起校核，防止斜顶回退时拉伤塑料卡扣。

　　从加工角度看，模架板件以铣削、钻削和磨削为主，成型镶件则需要数控铣、电极加工和抛光配合。三维状态下可直接检查深筋、窄槽和刀具可达性，尤其是型芯侧密集筋位，若刀路空间不足，现场只能拆镶件或改圆角，这会影响周期和成本。冷却孔与顶针孔的距离、螺钉沉头深度、支承柱承压面积，也都能在装配环境中提前核对。

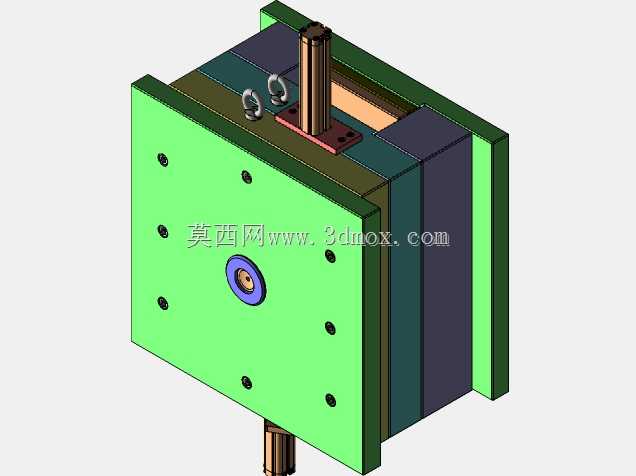

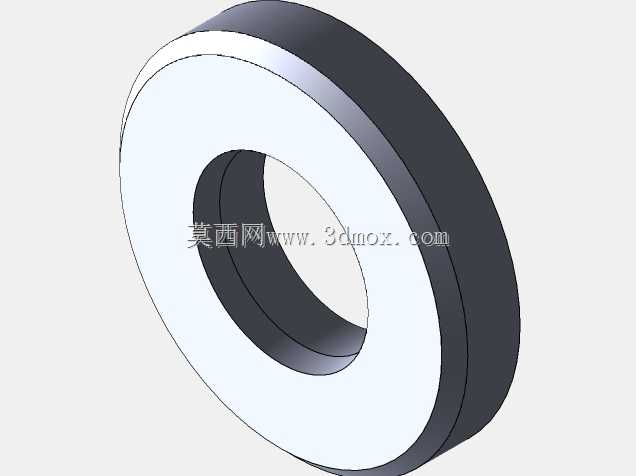

　　安装边界方面，模具总高需落在注塑机容模量范围内，定位圈与机台定模板中心孔匹配，浇口套入口对接喷嘴；动模侧顶棍孔位置要符合设备规格，吊环孔则满足整体吊装翻转。模型四周的水路接头不应超出机床安全门和管路走线范围，顶部取数区域要保证机械手下行时不与导柱、料柄或传感器碰撞。通过完整装配体，可以把成型、导向、顶出、冷却、固定和安装这些环节放在同一空间里校验，减少从二维图纸转入加工后才发现的干涉问题。
