机用台虎钳夹紧工装三维结构

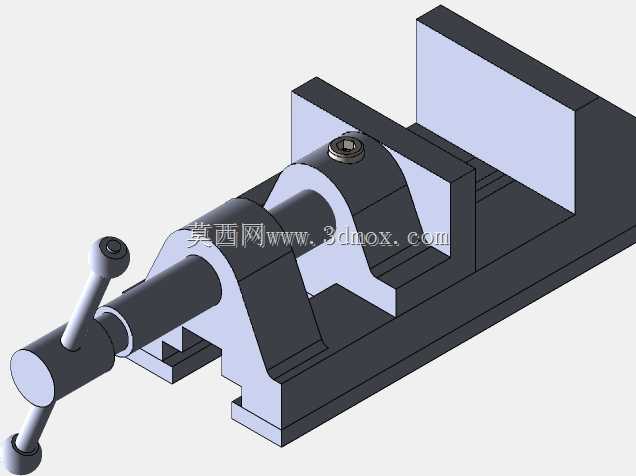

　　这套虎钳结构面向钳工修配、铣床装夹、钻床定位以及小型加工中心工位辅助固定场景，属于车间里最常见的手动夹紧工装。模型把固定钳身、活动钳身、丝杠螺母、钳口护板、摇把、锁紧螺钉和底座安装面完整表达出来，能够直接用于工装方案评审、机构教学演示或非标夹具改型参考。

　　从实际用途看，虎钳的核心任务是把毛坯或半成品工件稳定约束在工作台指定位置，使刀具在铣削、钻孔、攻丝、修锉过程中不会因切削力造成位移。固定钳口承担主要定位基准，活动钳口沿导轨方向推进，形成平行夹持面。对于规则方料、板件、轴类垫块装夹和小型焊接定位，这种结构具有操作快、维护简单、对作业人员经验依赖低的特点。若配合平行垫铁、V形块或软钳口，还可扩展到异形件、薄壁件和已加工面保护场景。

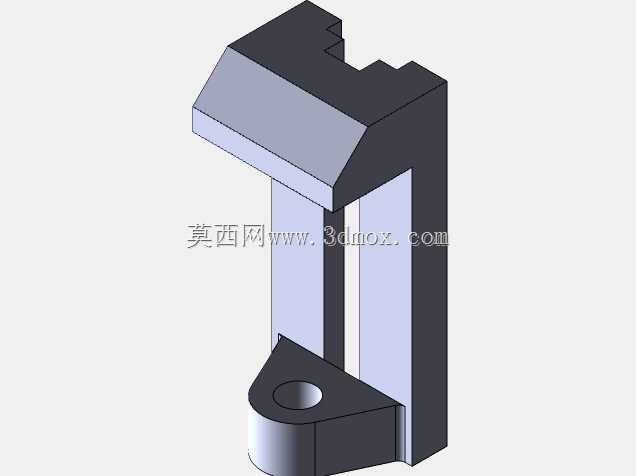

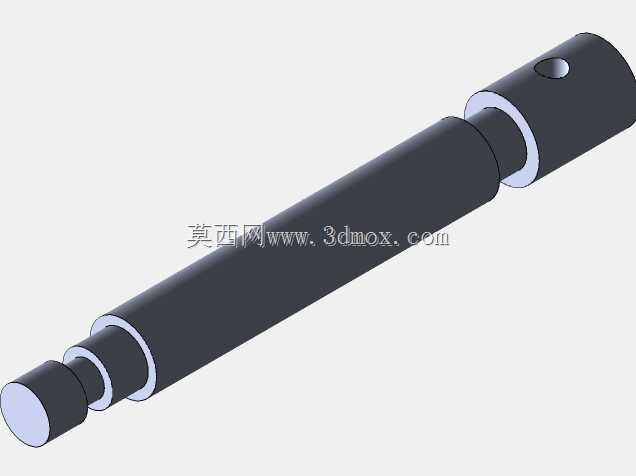

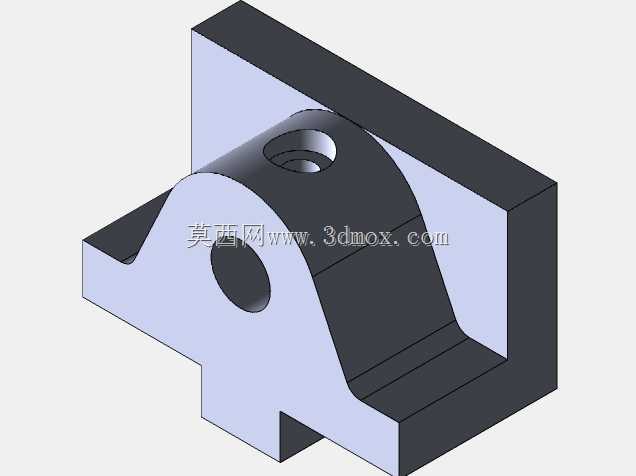

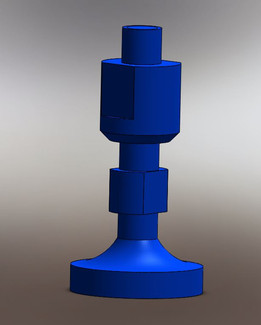

　　结构设计上，固定钳身与底座采用一体化厚重轮廓，底部留出与机床工作台配合的安装边界，可通过压板或螺栓固定在T形槽工作台上。活动钳身骑跨在钳身导轨上，配合面承担导向和抗倾覆作用。丝杠穿过活动钳身并与螺母副形成螺旋传动，转动摇把后，旋转运动转化为钳口直线进给。丝杠端部设置限位与承托结构，避免轴向窜动；钳口上方的锁紧件可在夹紧后增强局部约束，减少振动工况下的松动趋势。

　　夹持力传递路径比较清晰：摇把输入扭矩，经丝杠增扭后推动活动钳身，工件受到两侧钳口的法向压紧力，切削载荷再通过钳身、底座传递到工作台。设计时需要重点关注导轨配合长度、钳口高度、丝杠直径以及底座刚度之间的匹配。导轨过短会导致活动钳身在偏载夹持时出现仰头或偏转；钳口过高会放大倾覆力矩；丝杠偏细则在大力夹紧时产生弹性伸长，影响保压稳定性。模型中各部件比例关系明确，便于在三维环境中检查运动包络和干涉情况。

　　外形边界方面，整体呈长条卧式布置，长度方向主要由钳身导轨和最大开口决定，宽度方向受底座、固定钳口和活动钳口轮廓限制，高度方向集中在钳口立板、丝杠轴线和摇把回转范围。布置到机床台面时，不仅要核对底座占地，还要预留摇把旋转空间、工件上下料空间以及刀具主轴接近空间。若钳口张开至较大位置，活动钳身悬伸增加，刚性会下降，因此重切削工况宜让工件尽量靠近固定钳口，并控制夹持位置在钳口有效高度范围内。

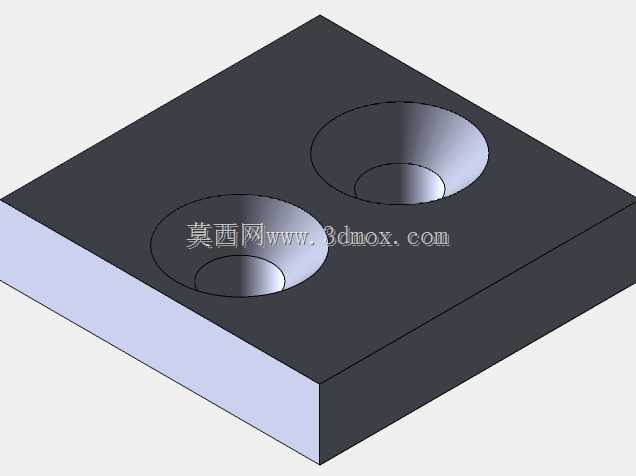

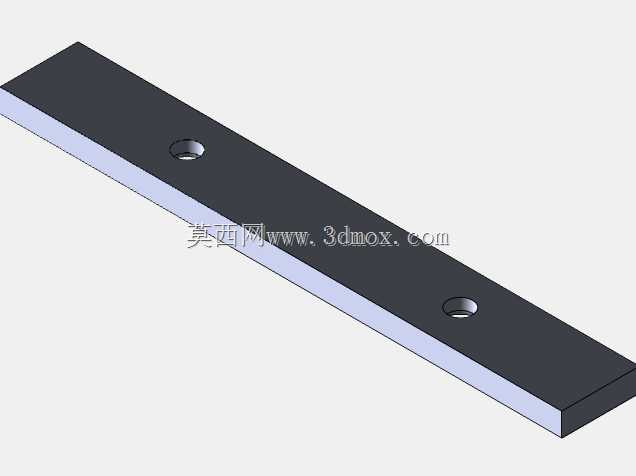

　　建模思路遵循装配关系优先的原则：先建立钳身基准和导轨方向，再布置丝杠轴线，使传动中心与夹持力中心尽量接近，减少附加弯矩。钳口板单独拆件，符合实际设备中易损件更换需求；磨损后可直接更换护板，不必整体报废钳身。摇把与丝杠端部采用可拆卸连接，方便在空间受限时换装短手柄或加力杆。各零件之间的配合面、台阶面、螺钉孔和让位结构均有体现，能够帮助结构设计人员理解手动夹具从输入、传力到锁紧的完整链路。

　　在工程应用中，这类虎钳并不追求复杂动作，而是强调可靠、重复定位和现场可维护性。三维模型可用于检查钳口平行度趋势、丝杠行程、活动件极限位置以及底座安装孔位，也可作为自动化夹具设计的基础载体，例如后续改造为气动压紧、液压夹紧或增加定位挡销。对于教学和培训场景，它还能直观展示螺旋增力、滑动导向、摩擦夹持和工装刚性之间的关系。
