电声弦乐器电吉他外观结构造型

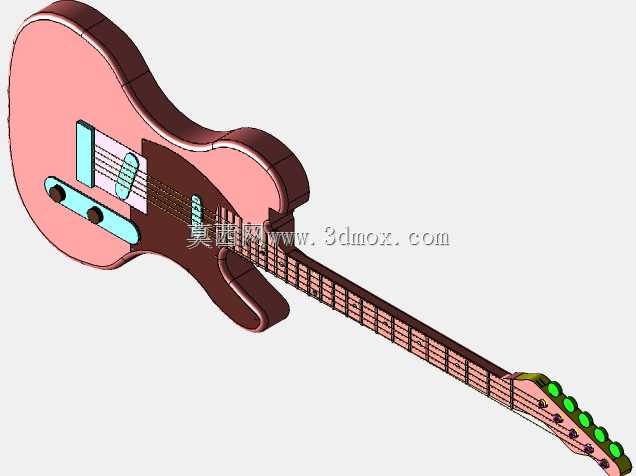

　　这套电吉他三维造型围绕实体电声弦乐器的外观与装配关系展开，建模时把琴体、琴颈、指板、品丝、琴弦、拾音器、琴桥、旋钮、背带钉和控制组件作为相互约束的整体来处理，而不是单独堆叠曲面。琴体采用实心薄板轮廓思路，外缘保留连续包边，正面通过深浅分色区域区分护板、拾音器安装区和控制区，便于后续在结构评审中判断开孔位置、元件避让和握持边界。琴身下半部的控制腔与拾音器槽在造型中同步体现，控制旋钮、档位开关和输出接口的位置按照演奏时右手操作范围布置，既考虑面板视觉重心，也兼顾线路在琴体内部的走线空间。

　　琴颈从琴体接合处向琴头延伸，指板上按等比递进关系布置品丝，琴弦沿琴桥至弦枕方向保持张紧路径。建模过程中需要重点控制琴颈与琴体的插接角度，该角度直接影响琴弦距指板的高度、按弦力度以及琴桥处的支撑高度。琴头部分保留六个弦轴排布，弦轴柄端以醒目颜色区分，用于表现调音机构的外露轮廓；弦轴孔位、琴头斜面和琴弦折弯路径需要保持一致，否则在实际装配中会出现琴弦干涉或卷弦不顺的问题。

　　从应用场景看，这类模型可用于乐器产品外观方案评审、教学演示、展陈动画以及注塑、钣金、木工加工前的结构沟通。电吉他不同于传统原声吉他，不依赖大容积共鸣箱发声，而是通过拾音器把琴弦振动转化为电信号，因此琴体可以采用更紧凑、个性化的轮廓。设计时可以在保证琴颈连接强度和人体持琴平衡的前提下，对琴身切角、腰部弧线和肩部造型进行调整。模型中的双缺角轮廓有利于高把位演奏，手部在移动到指板上端时不会被琴体边缘阻挡；琴体下缘和前臂接触区域采用平滑过渡，能够减少长时间持琴时的局部压迫。

　　尺寸边界方面，电吉他整体呈细长形态，长度方向由琴头端部延伸至琴身底部，宽度主要集中在琴身共鸣区域，厚度则受琴体实木层、控制面板和背部腔体限制。琴颈截面需要兼顾握持圆润度与钢筋埋设空间，指板宽度在琴枕处较窄、向琴体接合处逐渐增加，品丝间距随音位变化而缩小。琴桥、拾音器和护板之间的相对间距不能只按视觉效果确定，还要满足琴弦间距、磁柱对准和维修拆装要求。拾音器应位于琴弦振动有效区域内，前后两个拾音器分别覆盖不同音色位置，控制旋钮则布置在拇指或手掌可触及但不误触的范围。

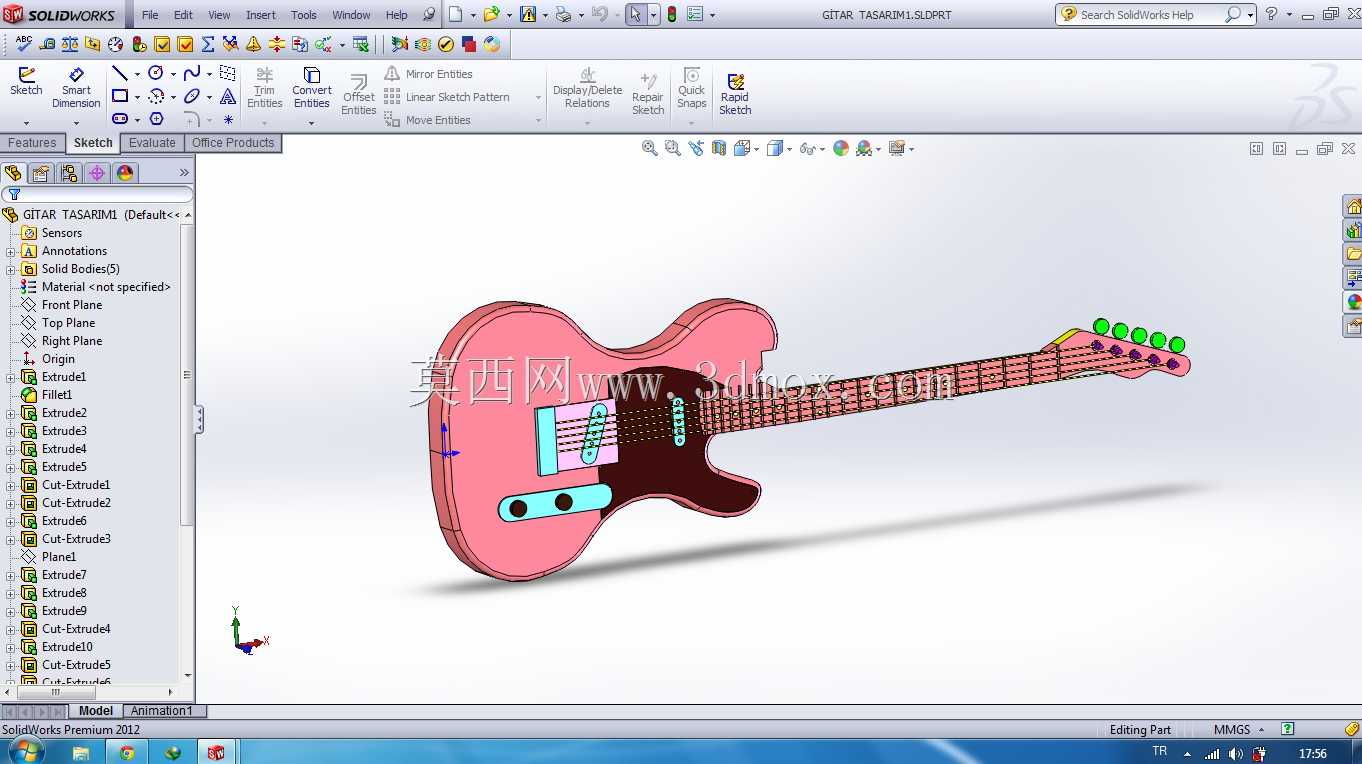

　　在三维结构表达上，琴体外壳适合用轮廓拉伸加边缘倒角建立基础实体，再通过切除特征形成拾音器槽、控制腔和颈部接合口；护板、琴桥和旋钮可作为独立零件装配，便于后期更换样式。琴颈与指板可分件建模，品丝采用细长实体阵列，琴弦则以细圆柱或拉伸特征表现张紧路线。需要注意的是，琴弦虽然在视觉上直径很小，但在装配中是判断拾音器高度、琴桥槽位和琴头弦轴角度的关键参考，不能省略。背带钉位于琴身两端受力位置，模型中应体现其凸出高度和安装基面，以便评估背带承载后的旋转与干涉。

　　该造型把彩色外观、功能元件和演奏姿态放在同一装配环境中检查，能够直观发现琴头过重、琴体边缘硌臂、控制件远离操作区、拾音器与琴弦不对中等问题。对于结构设计人员而言，后续可在现有外形基础上补充内部电路腔、桁架杆、琴颈连接板和紧固件细节；对于加工或展示用途，则可依据轮廓提取面板加工路径、护板外形和装配爆炸视图，使概念造型顺利过渡到可评审、可加工、可装配的乐器产品方案。
