30方管框架双层移动置物周转推车

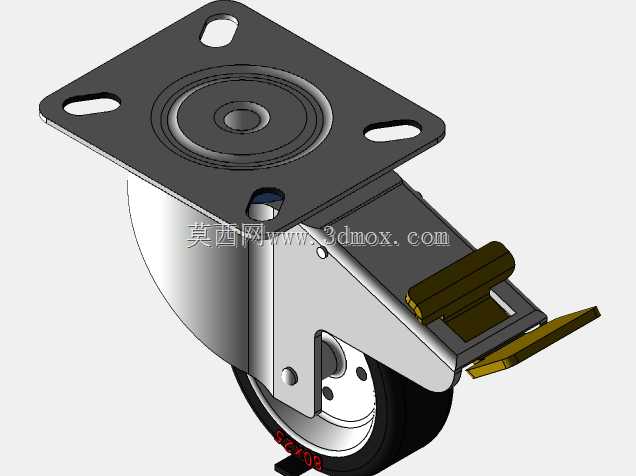

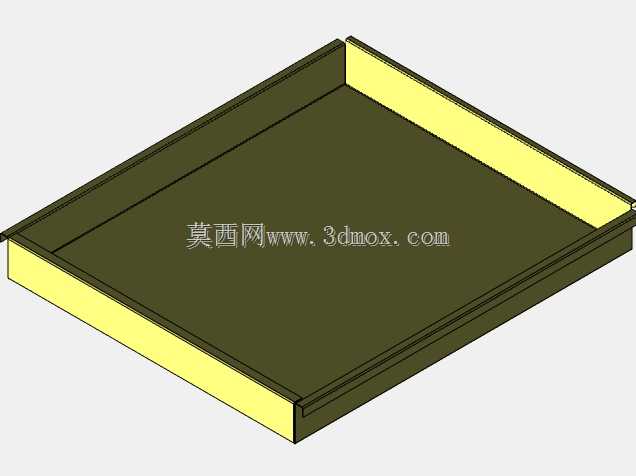

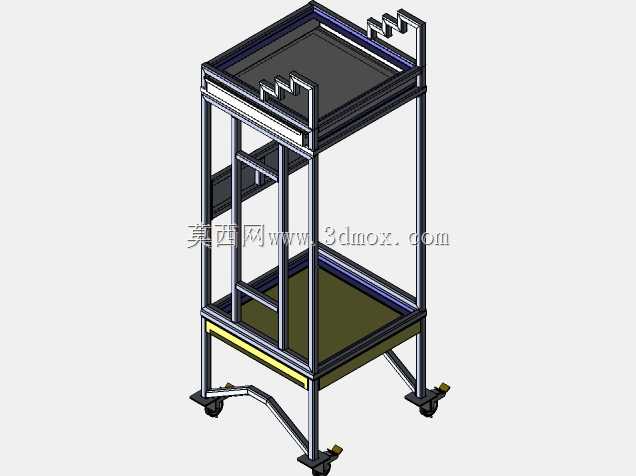

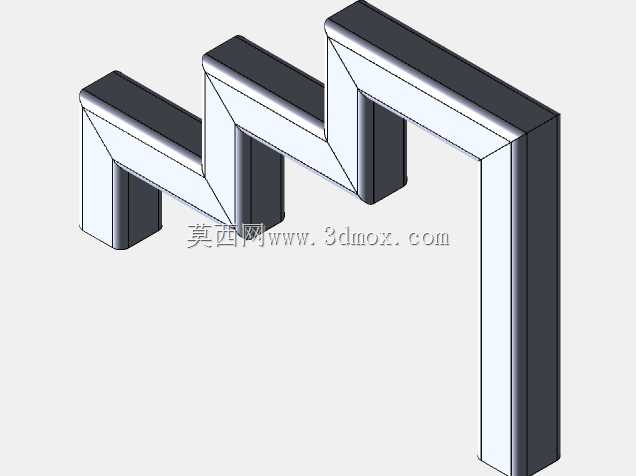

　　该结构以30×30规格方管作为主承力骨架，面向车间工位旁物料暂存、检验台侧工具摆放、装配线末端小件转运等场景，整体采用双层平台布局，上层平台四周设置连续围边，可防止零散工件、盒装零件在推行过程中滑落，下层为大面积平整置物面，能够承载较重的工装夹具、待加工坯料或包装辅料，两层之间保留充足竖向净空，取放较高物件时不会发生磕碰。框架顶部四角设置开口式挂钩结构，可直接挂接在生产线旁的挂杆、工位隔断横梁上，实现推车与固定工位的快速挂靠定位，也可在独立移动状态下作为线缆、轻型工具袋的悬挂点。底部配置四只万向脚轮，其中靠近推行侧的脚轮带刹车结构，停靠作业时踩下刹车即可锁定轮体，避免推车在倾斜地面或人员碰撞时发生位移；

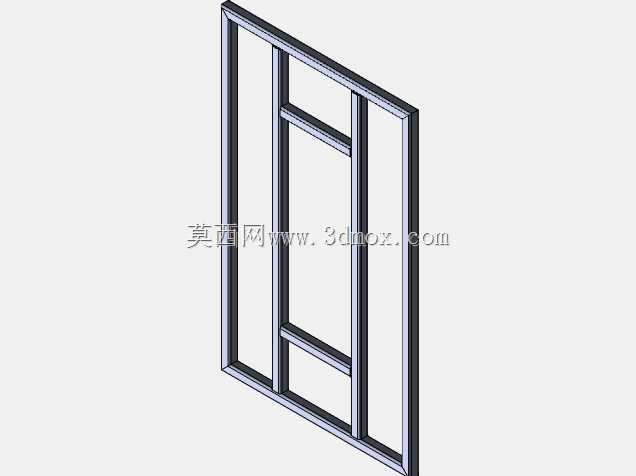

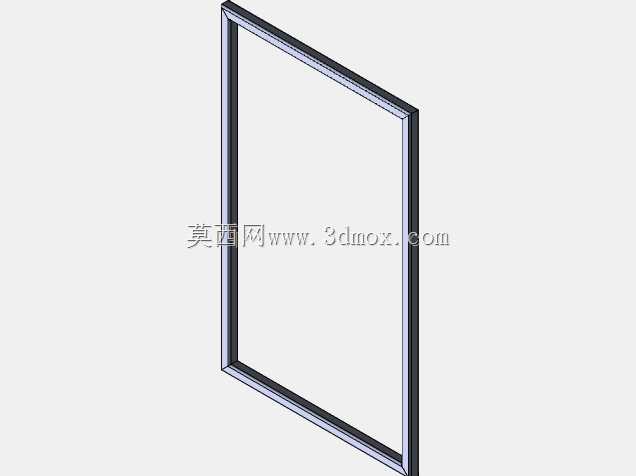

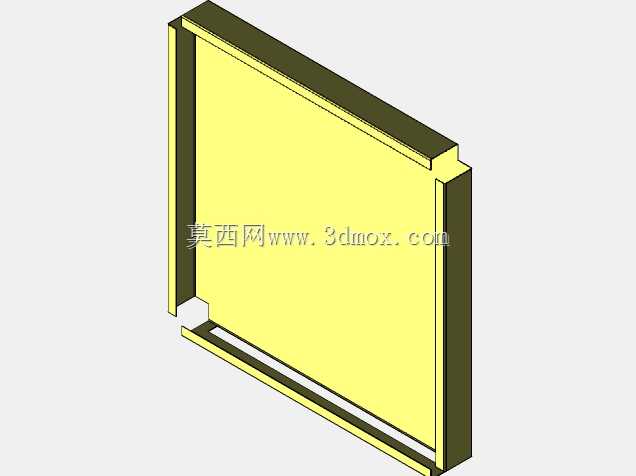

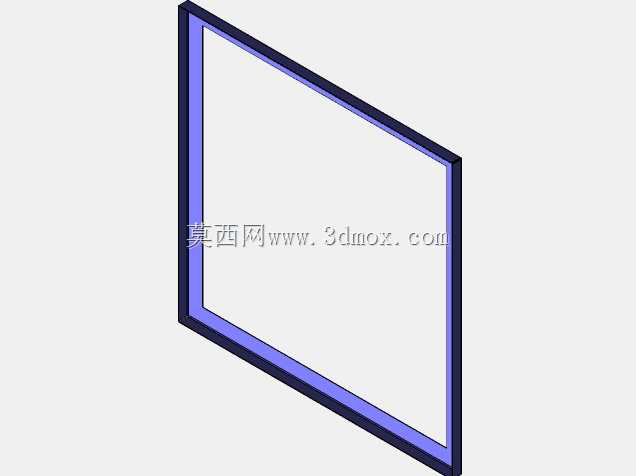

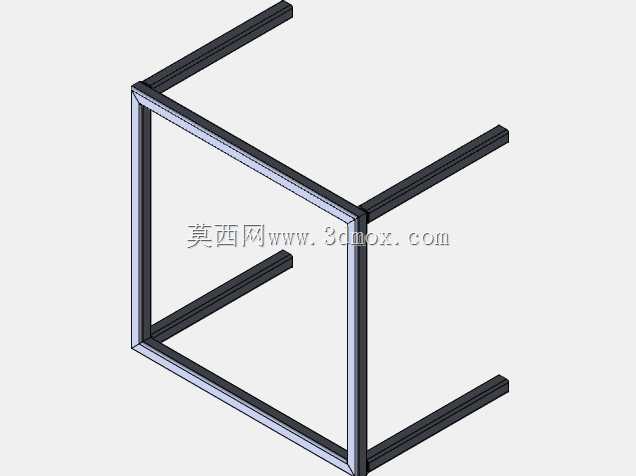

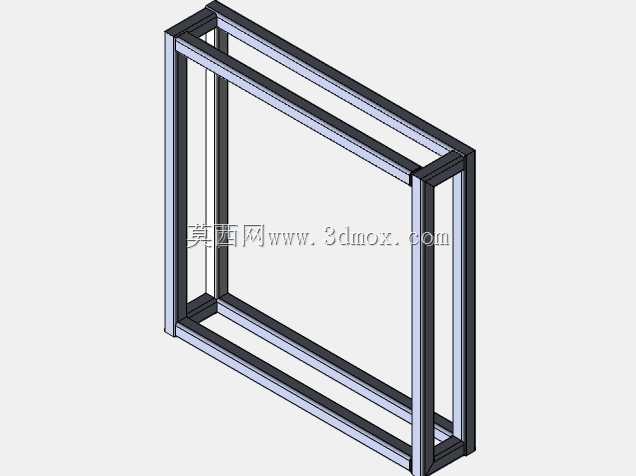

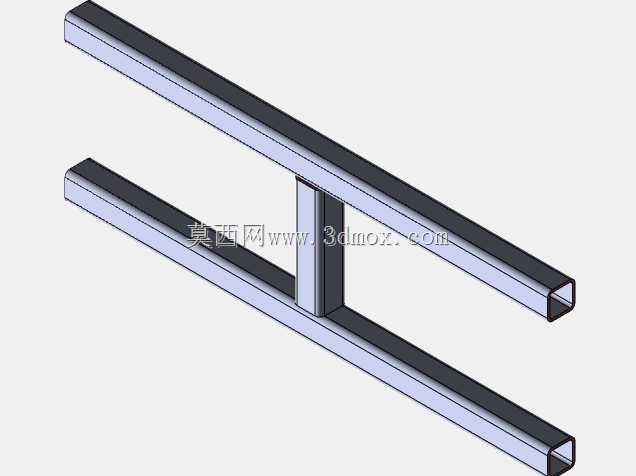

　　脚轮支架通过斜撑方管与主框架连接，斜撑从底框四角向外延展，扩大了底部支撑多边形范围，相比直腿落地结构，抗侧翻能力明显提升，尤其在单侧放置偏重工件时，框架重心仍能保持在支撑边界以内。建模过程中，方管骨架采用矩形截面型材拼接思路，立柱与横梁交接处保留贴合端面，便于后续转化为焊接件工程图；层板边缘设置不同颜色的限位条，既可以作为视觉识别边界，也能在物理上阻挡托盘、物料盒从层板边缘滑出。上层框架内侧预留了横向加强梁，人员手扶框架推行时，载荷会通过横梁分散到四根立柱，不会出现层板中部下挠的问题。整体外形窄而高，适合在设备间距较窄的车间通道内穿行，宽度方向控制在单人可侧向扶持推行的范围内，长度方向满足标准周转箱并排摆放；安装边界方面，

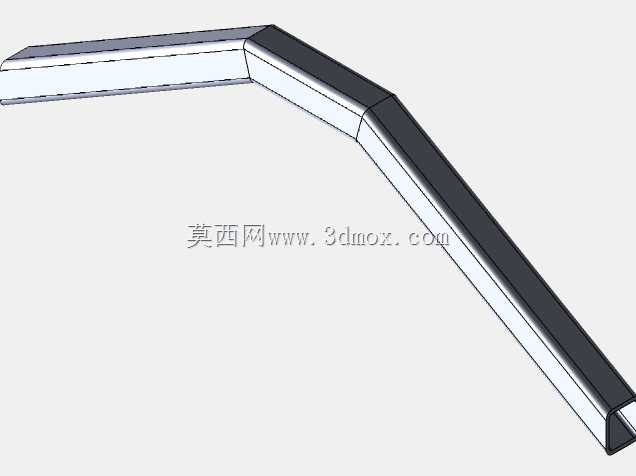

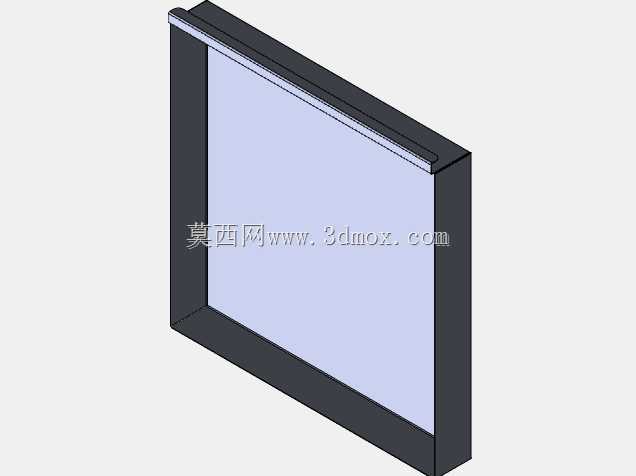

　　脚轮最低点至顶部挂钩顶端形成完整高度包络，挂靠使用时需保证上方挂杆直径与挂钩开口匹配，挂钩内侧留出让位间隙，挂接后框架背面与工位立面保持少量距离，避免层板上的突出零件与固定设备干涉。两层置物面均采用平板填充结构，表面无复杂凸起，工件可直接平放，也可搭配物料盒、分隔板使用；框架侧面设置斜向扶手杆，人员从端部或侧面均可施力推行，扶手高度兼顾站立操作时的手部自然位置，减少长时间转运的弯腰幅度。结构设计没有采用复杂钣金折弯件，主要由标准方管、平板、脚轮、挂钩件组成，下料与焊接工艺常规，后期维护时若某根立柱或脚轮受损，可单独替换，不必整体报废。对于需要在多工位之间流转工具、样品和小型辅料的生产单元，这种框架式推车兼顾移动灵活性与停靠稳定性，镂空骨架也降低了整体自重，推行转向时阻力更小，同时便于观察层板上物料是否遗留。
