螺杆驱动桶形直线进给工作台

　　该套螺杆与桶形工作台结构主要面向需要沿固定轴线完成连续推送、等距夹持或工位转换的自动化装配场景。在实际产线布置中，这类结构常被用于细长工件的上料定位、多工位同步压紧、检测工位输送以及小型专用设备的直线执行段。其核心思路不是单纯搭建一根螺杆，而是把传动、承载、夹持和安装基准整合在同一底板上，使执行端在往复运动过程中保持稳定的轴线关系。

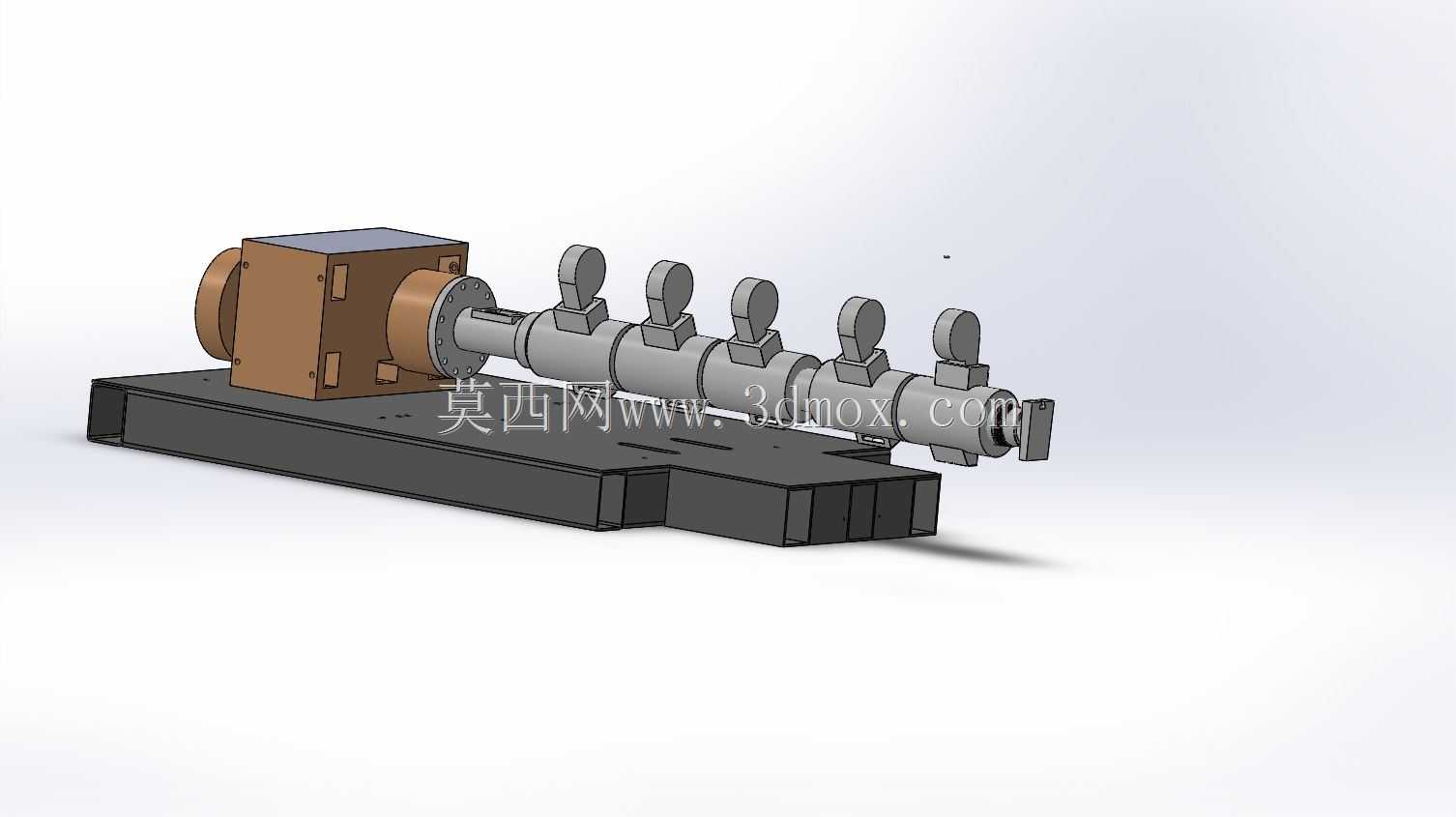

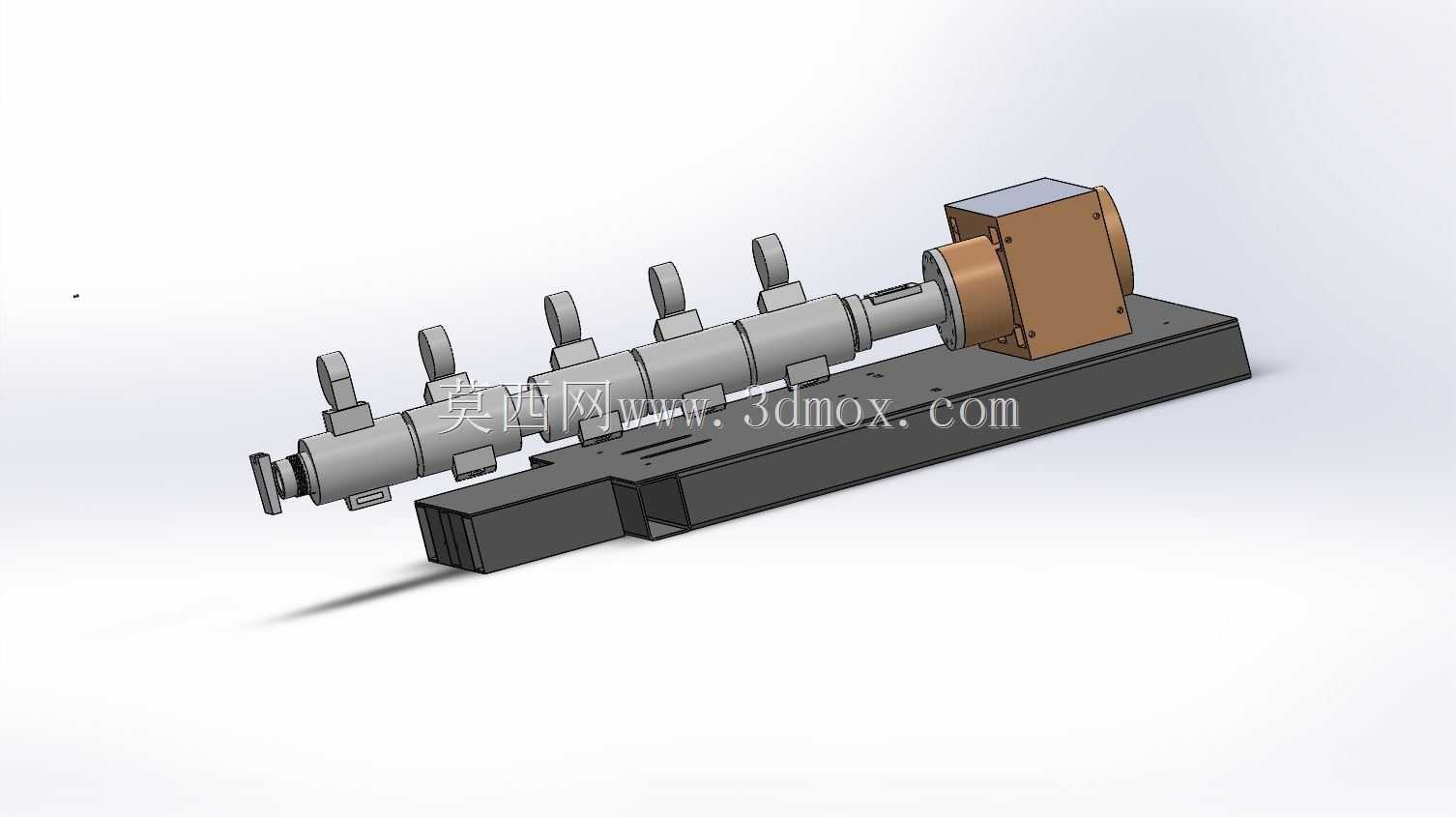

　　从结构组成看，长螺杆沿底板长度方向布置，一端连接驱动箱体，另一端通过端部支承和限位结构约束径向跳动。螺杆外侧设置多组桶形或夹爪式执行件，这些部件沿轴向按工艺间距排布，能够在螺杆转动或相关联动机构作用下完成开合、承托或推送动作。驱动端采用箱体式安装，电机或减速单元的连接面集中在端部，便于维护时拆卸，也有利于将动力输出轴线与螺杆中心线保持一致。底板承担整机基准作用，下方为长条形刚性基座，上面加工或预留安装面，使螺杆支承座、驱动箱体和外部防护件都能共用同一装配参考。

　　在功能特性上，该结构强调沿程多点位动作的一致性。相比单夹爪滑台，多组桶形执行件可以同时接触多个工件位置，适合长轴类、杆类、条状零件的搬运与定位。螺杆传动本身具有进给平稳、承载能力较强、停止位置可控的特点，在需要低速大推力或准确定距移动的工况中更容易控制。端部驱动箱将动力部件与执行螺杆隔开，既可以保护传动连接部位，也能在空间受限时让电机侧向或端向布置，减少设备整体宽度。底板上的开槽和台阶面为传感器、行程挡块、防护罩及周边机架连接提供了位置，后续扩展限位开关、拖链或防护盖板时不必大幅改动主体。

　　设计时需要重点控制螺杆支承跨距与底板刚度之间的匹配。螺杆较长时，若中间缺少有效约束，高速旋转或受轴向载荷后容易产生挠曲，进而影响执行件到位精度；因此支承座高度、轴承配合以及端部联轴器同轴度都应在建模阶段进行检查。桶形执行件与螺杆或导向部位的连接不宜只考虑外观装配，还要保留实际加工后的调整余量，使各夹持点在同一高度线上。底板宽度方向决定了整套机构嵌入设备机架时的占用边界，长度方向则与螺杆行程、驱动箱尺寸和端部维护空间直接相关。布置外围安全罩时，应在驱动端留出拆装联轴器和紧固件的操作空间，在螺杆末端保留支承检修位置。

　　从安装边界看，模型适合作为专用设备中的水平进给模块使用。底面可通过螺栓固定在机架横梁或设备台面上，安装面需要保证平面度，避免底板强行压紧后造成螺杆支承孔位错位。若用于多工件同步处理，周边还需配置来料导向、挡停机构和检测元件，桶形执行件的开合行程应与工件直径或外形公差相适应。对于需要清洗、粉尘较多或存在切屑的场合，可在螺杆上部增加可拆卸护罩，并在底板低位考虑排屑或清洁空间。整体结构以直线运动和多点执行为中心，建模时各零件层级清晰，便于工程师在此基础上调整螺距、夹持间距、驱动规格和底板安装孔位，从而适配不同长度工件与产线节拍。
