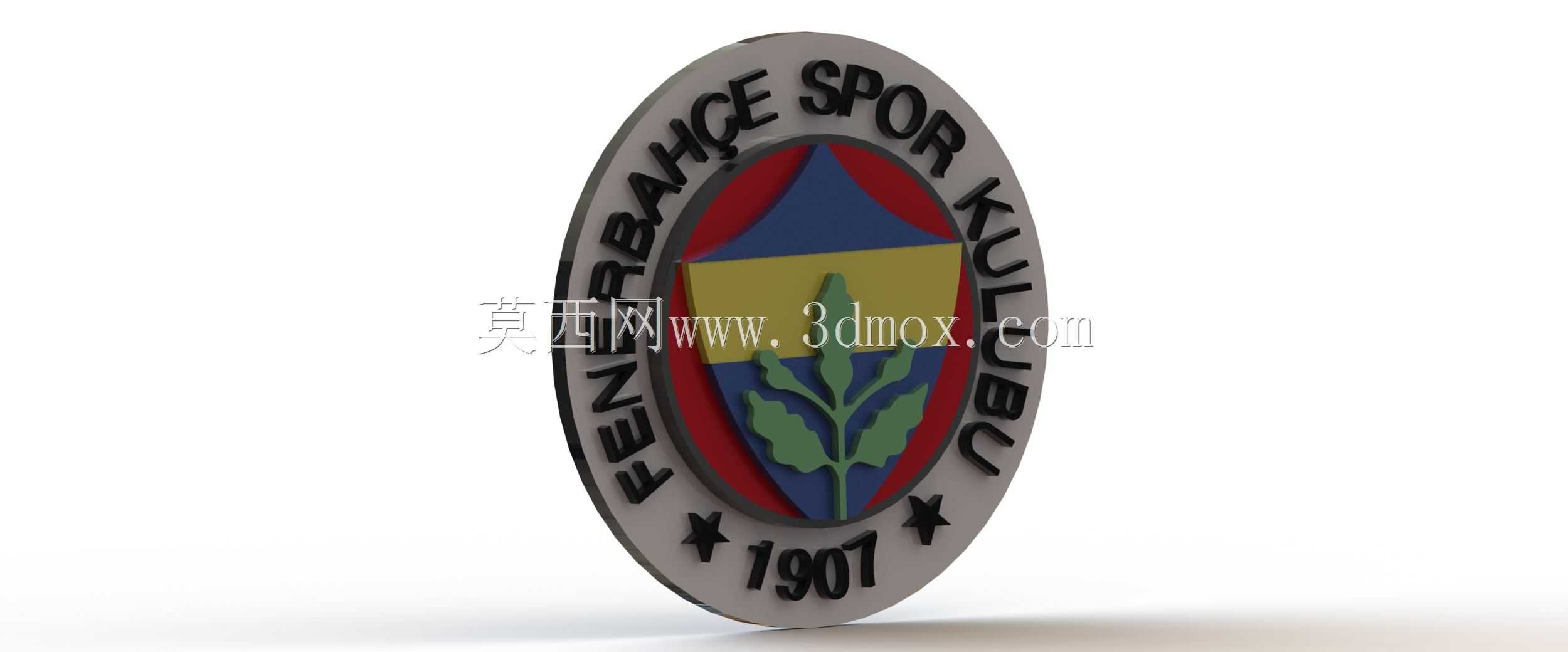

费内巴切体育俱乐部立体徽章造型设计

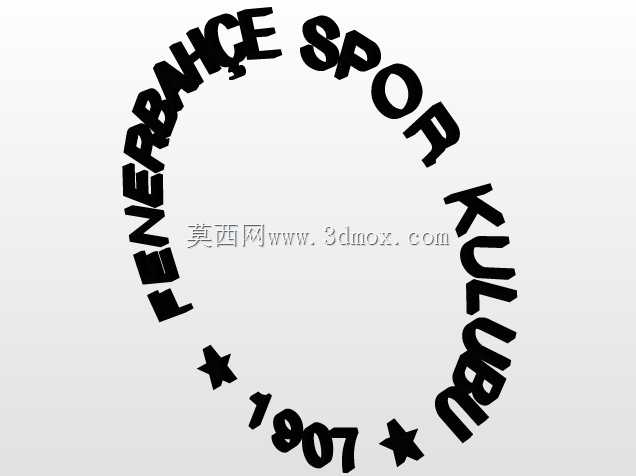

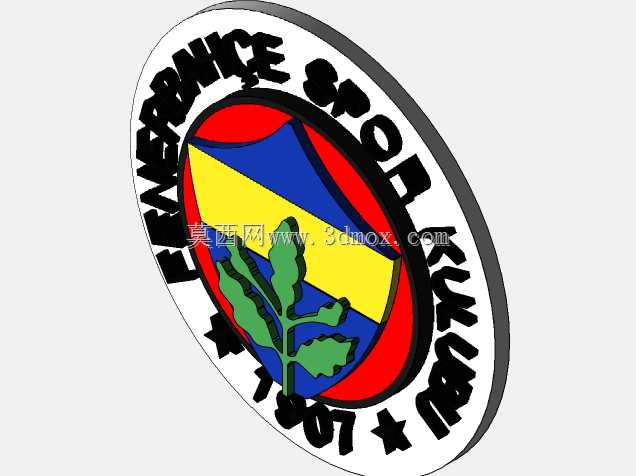

　　这款立体徽章的设计，最初是面向体育周边文创的实体加工需求做的三维结构落地，区别于平面印刷的徽标，它可以直接用于亚克力浇注、金属压铸、CNC精雕等不同加工场景，适配俱乐部官方周边陈列、球迷活动纪念摆件、场馆导视标识嵌入等多种实际使用场景。从结构设计逻辑来看，整体采用椭圆外轮廓的基底，外边缘做了1.2mm的圆角过渡处理，避免加工后锐边划手，同时也能在压铸成型时减少边角应力集中导致的填充缺陷。徽标的文字区域采用凸起0.8mm的浮雕结构，环绕椭圆外圈排布，文字笔画的最小宽度控制在1.5mm，不管是做金属蚀刻还是UV打印套色，都能保证笔画清晰不糊边，不会出现加工时细小笔画断裂的问题。中间的盾形核心区域做了分层凹陷设计，

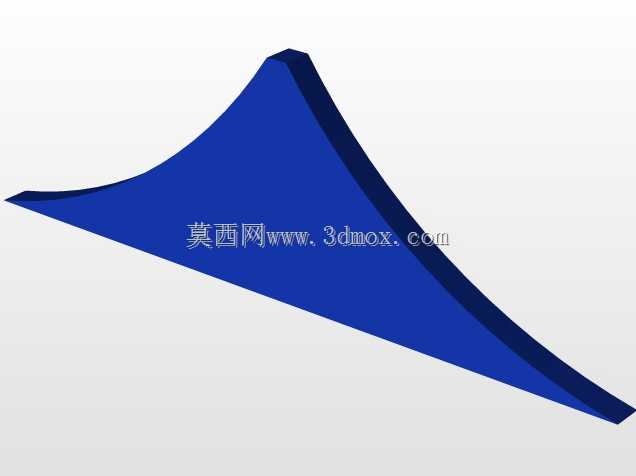

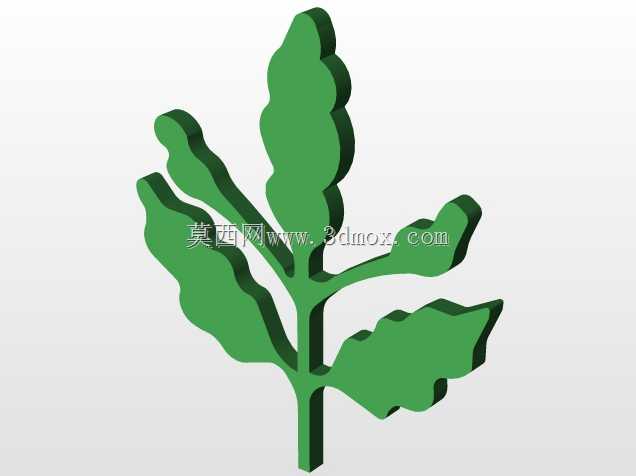

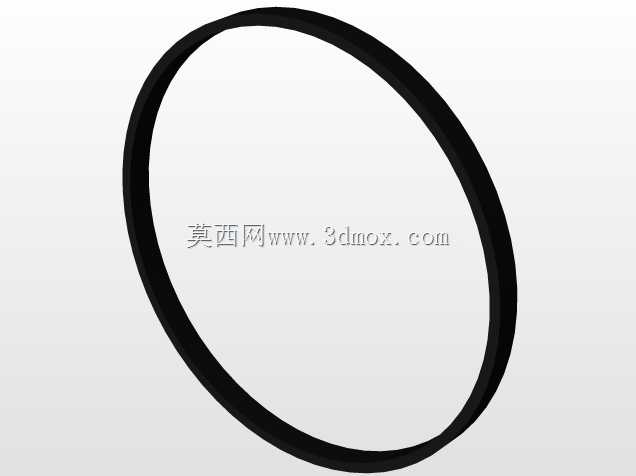

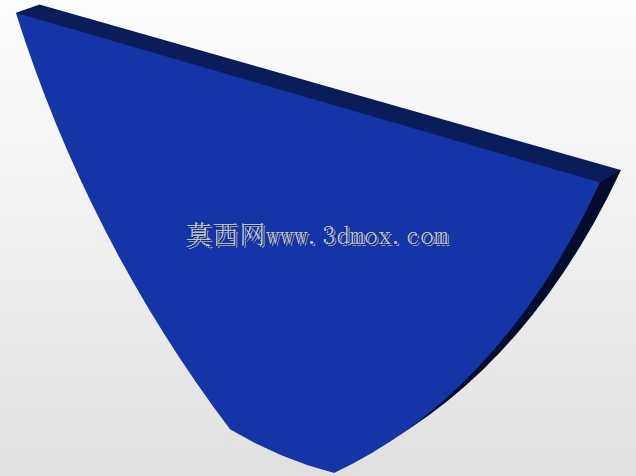

　　最外层红圈区域比基底平面凹陷0.5mm，中间黄、蓝分色区域再依次递进凹陷0.3mm，这种阶梯式的分层结构，一方面可以在做分色喷涂时形成天然的挡边，不需要额外做遮蔽治具就能完成不同色块的喷涂作业，大幅降低后续表面处理的人工成本；另一方面分层的落差也能让徽标的视觉层次感更强，即使不做上色处理，单纯靠光影变化也能清晰识别出徽标的核心元素。中间的橡叶图案采用和外圈文字等高的凸起结构，叶片边缘做了0.2mm的微小倒角，既还原了叶片的轮廓细节，也避免了尖锐棱边在日常摆放、把玩时出现磕碰掉漆的问题。底部的1907年份标识和两侧的五角星元素，凸起高度和外圈文字保持一致，保证整个徽章正面的浮雕高度统一，

　　在做堆叠包装运输时不会出现局部凸起受力过大导致的变形、掉漆问题。从安装边界来看，徽章背面预留了3mm深的平底沉孔，孔位分布在椭圆长轴两端距离边缘8mm的位置，可以适配M3的膨胀螺丝或者双面胶粘贴两种安装方式，不管是固定在木质展示板、金属墙面还是亚克力展架上，都能保证安装贴合度，不会出现背面悬空导致的安装翘边问题。整体厚度控制在8mm，既保证了立体造型的厚重感，也不会因为过厚导致材料成本过高，适配小批量文创产品的成本控制需求。在建模过程中，所有曲面都做了G1连续的曲率处理，没有出现碎面、锐角收敛的问题，导出的实体可以直接导入加工编程软件生成刀路，不需要额外做几何修复，不管是做小批量的3D打印打样，还是开模做批量压铸生产，都能直接使用。

　　考虑到不同使用场景的适配性，模型的所有凸起结构都做了拔模斜度处理，外边缘拔模角度1.5度，内部浮雕结构拔模角度1度，开模生产时可以顺利脱模，不会出现粘模导致的结构缺损。徽标的整体尺寸按照常规纪念摆件的使用需求设置，椭圆长轴120mm，短轴80mm，这个尺寸既可以作为桌面摆件单独摆放，也可以嵌入到奖杯、纪念牌匾的预留槽位中作为装饰元素，不需要额外做缩放调整就能适配多数体育文创产品的安装尺寸。如果需要做更小尺寸的胸针款，只需要整体等比例缩放至原尺寸的30%，因为所有结构的最小尺寸都预留了缩放余量，缩放后最小笔画宽度仍然能保持在0.45mm以上，满足金属胸针的压铸加工精度要求，不会出现结构糊连的问题。
