地埋式分类垃圾收纳投放站结构

　　这套地埋式垃圾收纳装置主要面向城市步行街区、居民小区、公园广场、商业综合体外围以及市政道路旁的公共环卫场景，用来替代传统外露式垃圾桶。设备整体安装在地面以下，日常仅保留顶面盖板与地面齐平，投放时通过脚踏或手动开启盖板，将垃圾投入下方隐藏的大容量箱体；清运时可配合提升机构或环卫车辆将内桶抬出，完成垃圾转运。相比地面摆放的塑料垃圾桶，这种布置方式能够减少异味扩散、避免垃圾散落、降低日晒雨淋造成的桶体老化，同时保持街道视觉整洁。

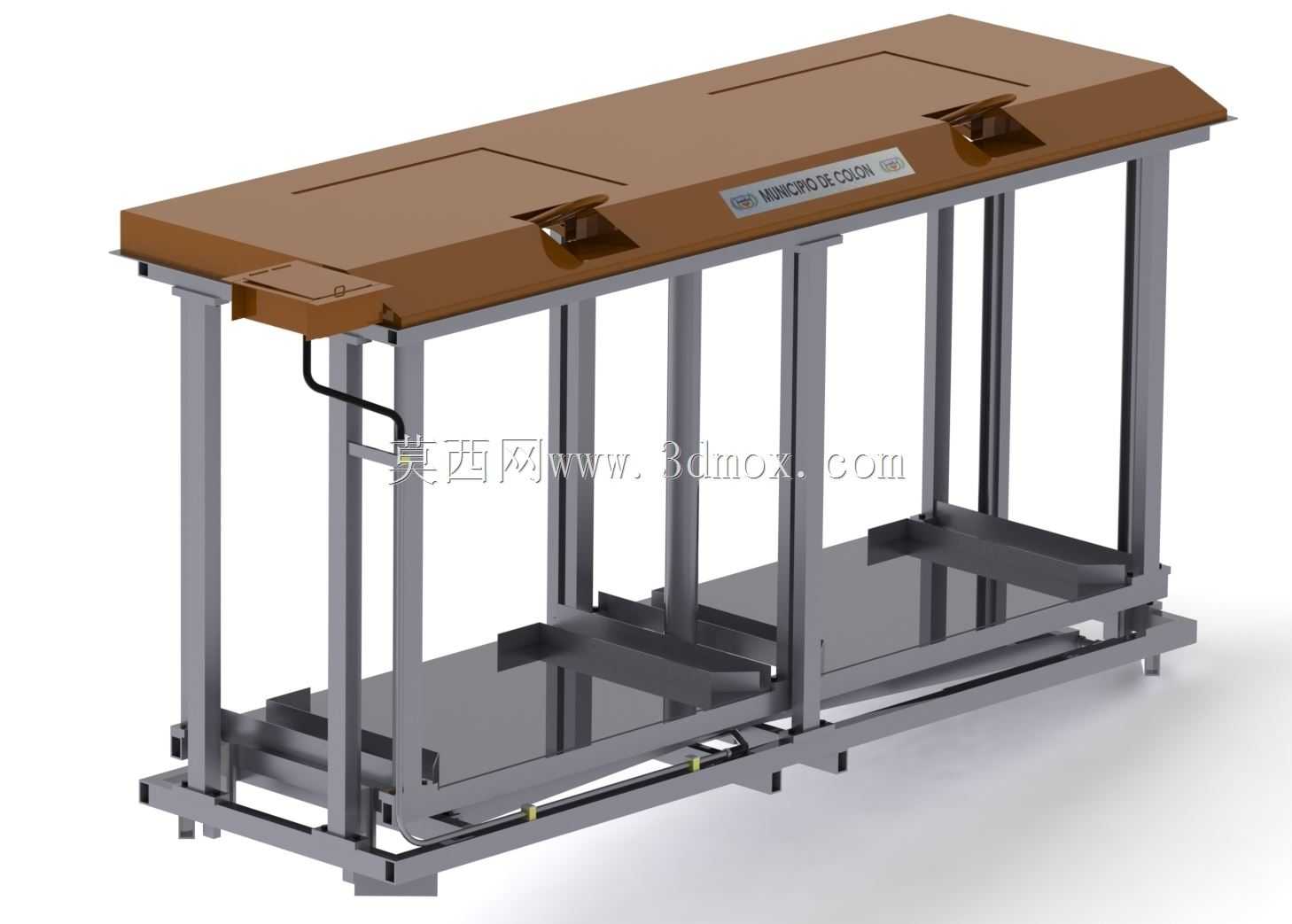

　　从结构上看，装置采用长条形模块化框架，主体由立柱、底框、横向承托梁和内部桶位托架组成。框架材料可选用热镀锌型钢或不锈钢方管，以适应地下潮湿、泥水和腐蚀环境；底部设置承重梁和调平支脚，便于在混凝土基坑内定位安装，并将满载垃圾后的载荷传递到基础。上部盖板承担行人踩踏和轻型通行载荷，因此板下需要布置加强筋或折边结构，避免长期受压后出现凹陷、翘曲。盖板表面可做防滑纹理，边缘与基坑护圈配合，控制间隙，防止杂物和雨水大量进入设备腔。

　　投放口设计在顶面，配有翻盖、铰链和助力构件。翻盖需要兼顾开启便利性与闭合密封性：铰链位置应避开积水路径，转轴处采用耐腐蚀销轴或衬套；盖体与框口之间可增设密封条，降低臭气外溢和蚊虫进入。图中可见侧面设置脚踏连杆，适合使用者在不弯腰、不手部接触的情况下打开盖板，符合公共卫生场景的使用需求。连杆机构的行程、回位弹簧力和踏板高度需要反复校核，力过小会导致盖板关闭不严，力过大则会增加老人、儿童操作难度。

　　设备内部按多桶位布置，可对应可回收物、厨余垃圾、其他垃圾等不同分类需求。托架承担垃圾桶的定位和导向作用，桶位之间设置分隔梁，防止内桶在升降或清运过程中晃动；底部托盘应保留排水和冲洗空间，避免渗滤液长期积存。若配置液压或电动升降功能，框架立柱还需作为升降导向承载件，导轨面、滑块和支撑臂的安装基准必须保持平行，否则提升过程中容易出现卡滞、偏载。对于无动力版本，则可通过外置吊装件或清运车抓取结构完成内桶取出。

　　安装边界方面，设计时需要先确定地下基坑的长度、宽度、深度以及检修空间。基坑外围通常做混凝土垫层和防水处理，底部设置集水或排水坡度，侧面预留管线通道；地面以上要保证盖板开启弧线不与行人、路缘石、绿化设施干涉。设备顶面原则上与铺装面齐平，周边设置承重边框，边框既要承受轮压或行人载荷，也要为盖板提供稳定支撑。若布置在停车位附近，还应明确限制机动车碾压，或按更高载荷重新设计盖板与护圈。

　　三维建模时，框架部分适合用焊接组件思路处理，先建立底框和立柱基准，再装配横梁、托架、踏板连杆和盖板铰链。盖板属于钣金外观件，需要体现折边、加强筋、投放口和标识牌安装位；垃圾桶内件可按标准市政桶轮廓建立占位模型，用于检查容量、取放路径和干涉关系。运动校核重点放在翻盖旋转角度、踏板连杆运动轨迹以及内桶提升空间上，尤其要关注盖板打开后是否与后方护栏、墙体或行人通道冲突。整体结构并不复杂，但地下环境对防腐、排水、承重和维护便利性要求较高，设计时不能只关注外观，还需把基坑条件、清运作业流程和长期维护空间一并纳入结构判断。
