轮式拖拉机挂载农田平地整平作业装置

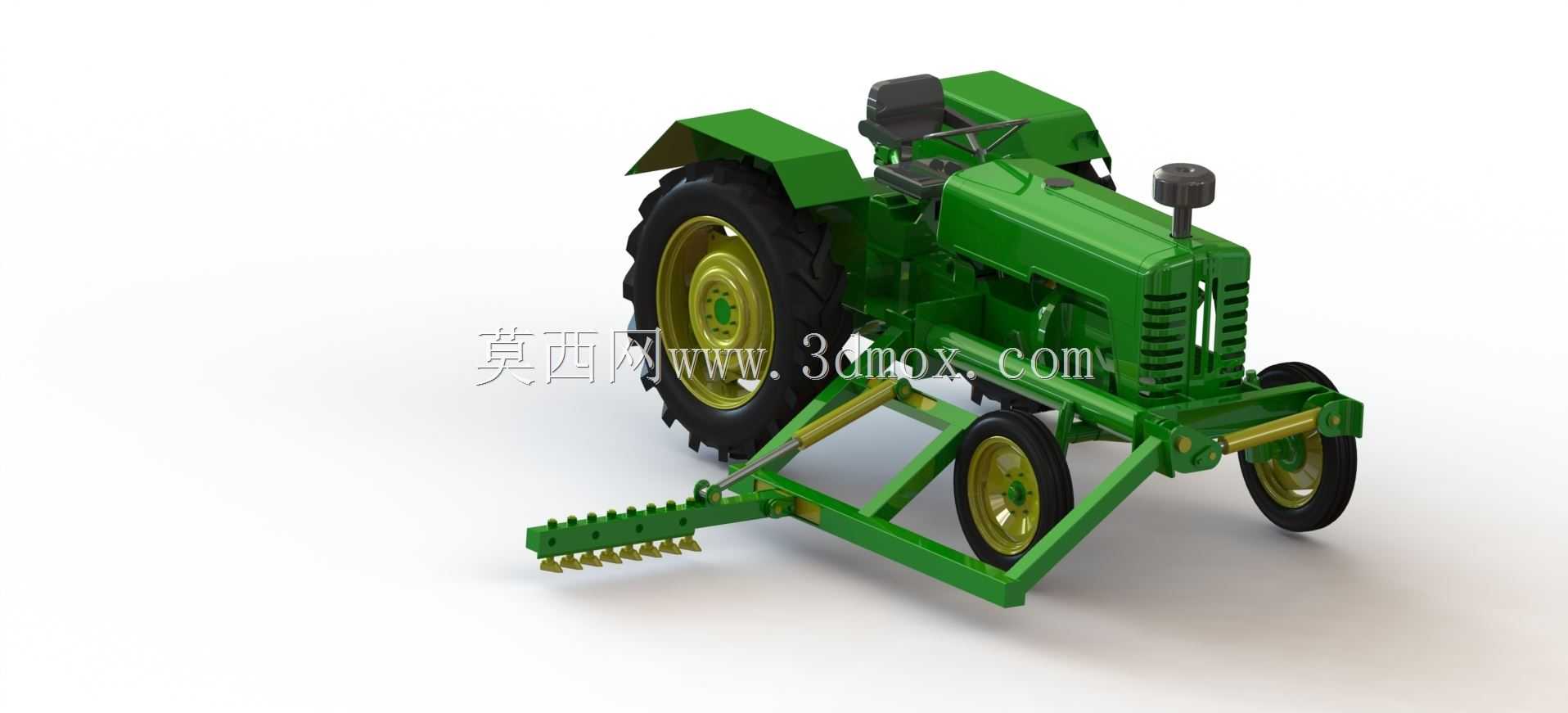

　　这套三维结构呈现的是轮式农用拖拉机配套后置挂接的农田整平作业机具，整体围绕旱地播前整地、田块围埂找平、播后地表细碎平整这类实际农艺需求搭建。从结构排布来看，整机保留了经典后轮大直径驱动、前轮小直径转向的轮式拖拉机底盘布局，发动机舱、驾驶座椅、转向操纵件、排气立管、前后轮组与底盘车架均按实车装配关系还原，后部新增的三点悬挂联动架、横向整平梁与带齿耙碎组件，是整套机具完成地表找平作业的核心执行部分。

　　从田间使用场景出发，这类配套装置主要应对两类工况：其一为秋收后留茬地块的播前整理，拖拉机牵引后部整平架行进时，横向梁体先将高低起伏的田面推刮找平，梁下排布的碎土齿同步切入板结土层，把大块土垡破碎、将作物残茬压覆到土层下方，为后续播种提供均匀一致的地表基准；其二为水田或灌溉田块的围埂找平作业，依托挂接架的升降调节，整平梁可以贴合田面高程差，把局部堆土摊平、低洼处补土刮匀，避免灌溉时出现田块积水深浅不均、水肥流失的问题。

　　结构设计上，后部作业机具采用和拖拉机后悬挂匹配的三角联动支撑形式，两根斜向支撑臂从拖拉机后轴两侧的挂接点延伸至整平梁两端，中部设置可调连杆对接拖拉机的液压提升点位，这种布局的优势在于作业时整机受力沿臂架传导至拖拉机底盘，不会出现单侧偏载；转运行进时可以通过液压提升将整个整平架抬离地面，避开田埂、碎石路面的磕碰。整平梁底部的碎土齿采用等间距排布，齿尖做弯折入土角度，作业时齿尖入土深度可以通过调整挂接连杆的长度设定，常规整地工况下入土深度控制在五到十五厘米区间，既保证破碎板结层，又不会过度翻耕打乱熟土层结构。

　　外形与安装边界方面，轮式拖拉机本体的后轮直径远大于前轮，大尺寸后轮搭配深花纹农用轮胎，作用是增大松软田块里的接地面积、降低接地比压，避免作业时陷车；后轮轮距与前部整平梁的作业宽度形成匹配，整平梁的横向作业幅宽略大于拖拉机两侧后轮的外侧间距，保证拖拉机行进过的轮辙区域可以被后续整平梁完全覆盖，不会留下轮胎压痕。挂接架的所有铰接点位都预留了销轴装配间隙，对应实车安装时可以适配不同马力段同接口标准的拖拉机后悬挂，不需要额外改装底盘孔位；整平梁两端的延伸段做了圆角收边，防止作业转弯时剐蹭田埂或相邻地块的作物。

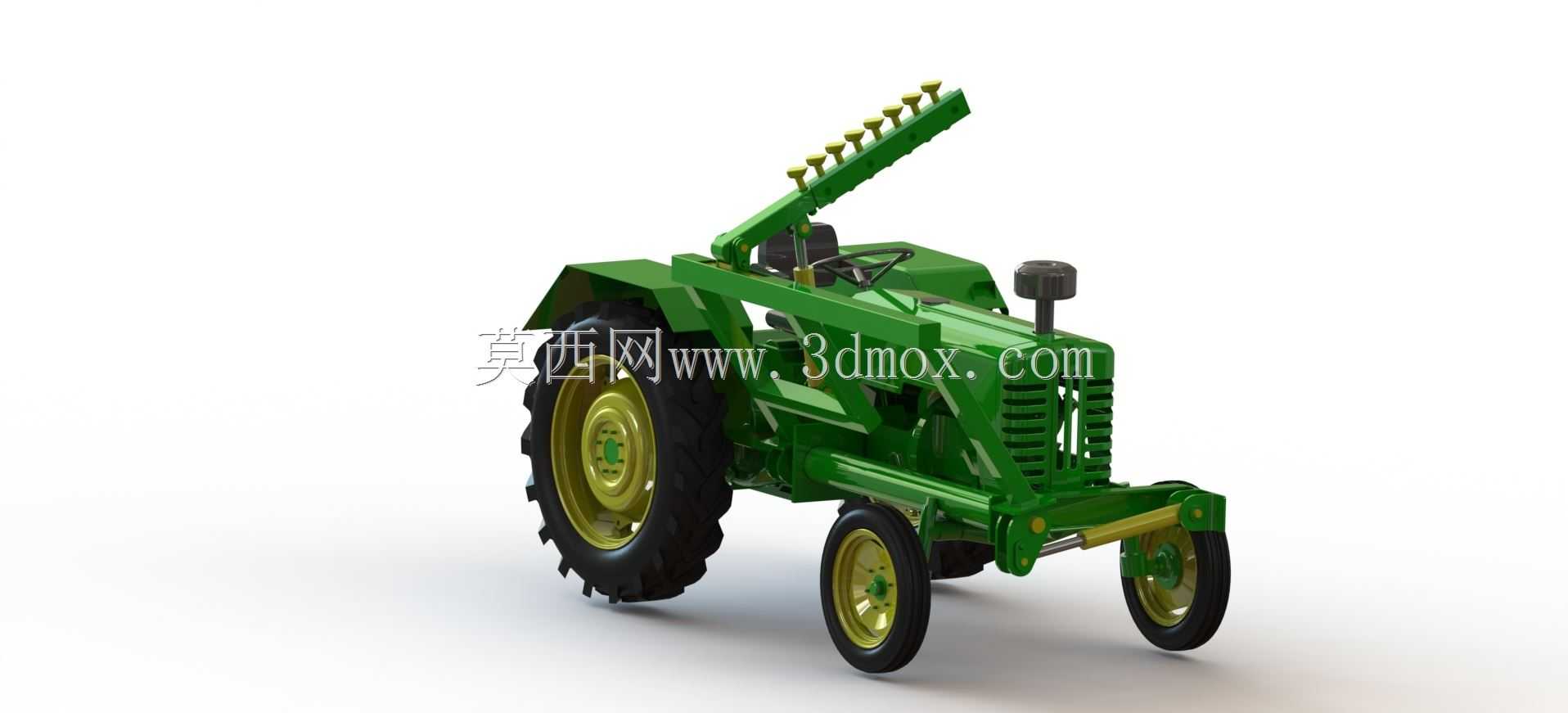

　　建模过程中对整机的运动干涉做了完整校核：当液压悬挂将后部机具提升至最高转运位置时，碎土齿最低点距离地面留有足够通行间隙，齿体不会触碰拖拉机后轮胎面；当机具下降至作业最低位置时，支撑臂、联动连杆和拖拉机后保险杠之间保留安全间隙，全行程升降没有结构磕碰。整机的配重逻辑也符合农田作业实际，拖拉机前部发动机舱的自重平衡后部整平机具入土时的下压力，作业时前轮不会出现翘头失稳的情况，转向操控保持稳定。针对长期在高粉尘、泥水环境作业的使用特点，所有铰接位置、轮轴安装位的结构都预留了润滑维护空间，耙齿采用可更换的装配形式，遇到石块磕碰出现齿体变形时，可以单独拆卸替换，不需要整体更换整平梁，降低农机使用过程中的维护成本。
