轮式滑移装载机山猫工程作业设备

　　轮式滑移装载机常被现场人员直接称作山猫设备，这类小型装载机械的核心价值，并不在于大吨位铲装，而在于狭窄场地内的灵活转场与多属具快速切换。厂区车间内部清理散落废料、市政人行道改造时破除旧铺装、仓储园区转运托盘物料、农牧场清理厩肥与垫料、地下管廊施工中倒运小型机具，都能看到这类设备的身影。它不需要像中型装载机那样预留宽大转弯通道，依靠左右两侧车轮独立差速甚至反向转动，整机可以实现原地转向，在巷道、车间立柱之间、围墙边角区域都能完成作业，这也是它在狭小施工场景中不可替代的主要原因。

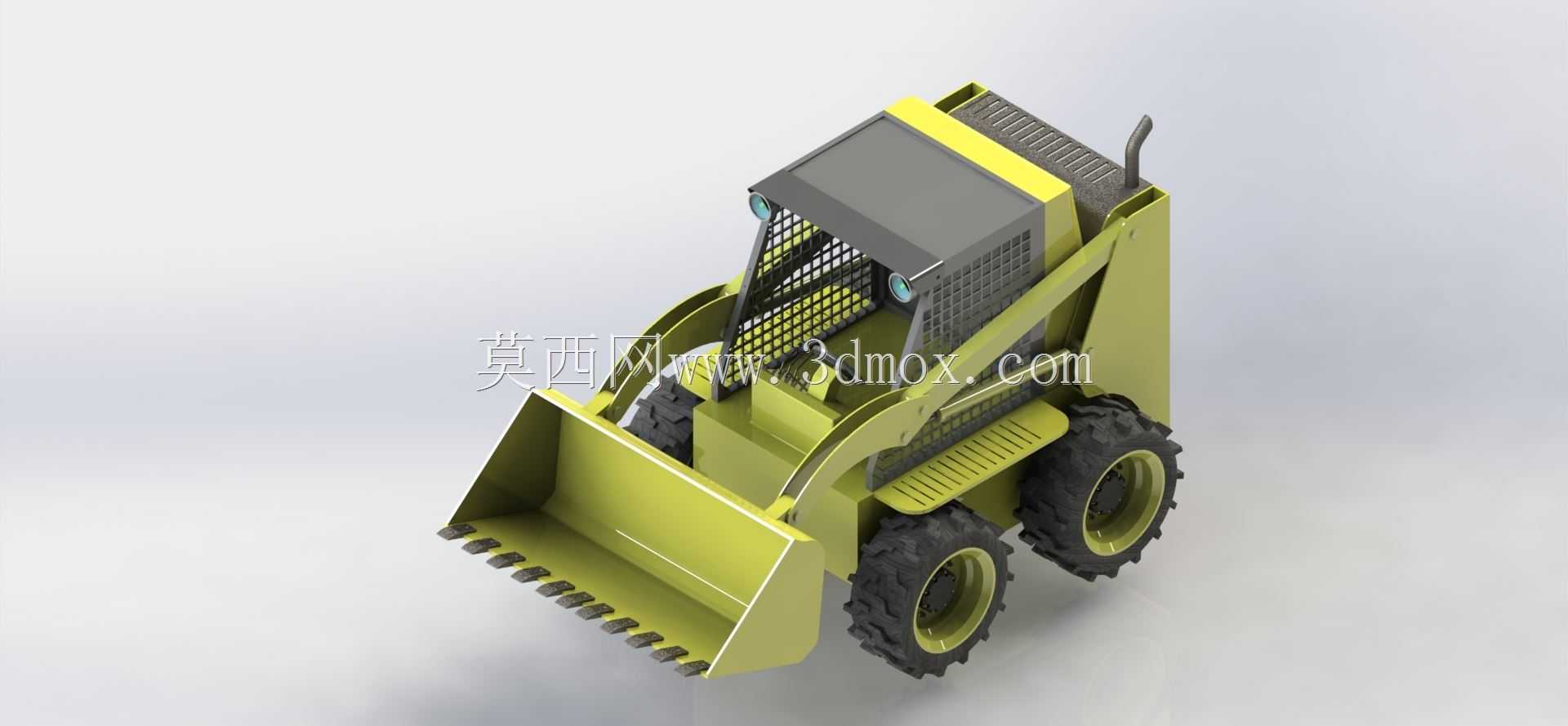

　　从整机布局来看，这款轮式滑移设备采用后轮承重、前轮导向配合的紧凑底盘架构，动力舱、驾驶室、工作装置沿车体纵向集中布置，尽可能压缩整机长度与宽度。车体两侧的大花纹越野轮胎承担行走与附着功能，胎面采用深沟槽块状花纹，在砂石地、泥泞场地、硬化破损路面都能提供足够抓地力；轮辋与车体侧架之间预留了足够跳动间隙，避免颠簸工况下轮胎与护板发生干涉。车体上部的防护驾驶室采用框架式结构，前脸设置网格防护栅，既保证操作人员向前观察铲斗刃口的视野，又能阻挡作业中飞溅的碎石、碎块撞击操作人员；驾驶室顶部设置硬质防护顶棚，后侧预留排气与手把位置，侧面布置防滑脚踏板，方便人员上下车时踩踏，脚踏表面做凸起防滑纹路，沾附泥水时也能保持足够摩擦力。

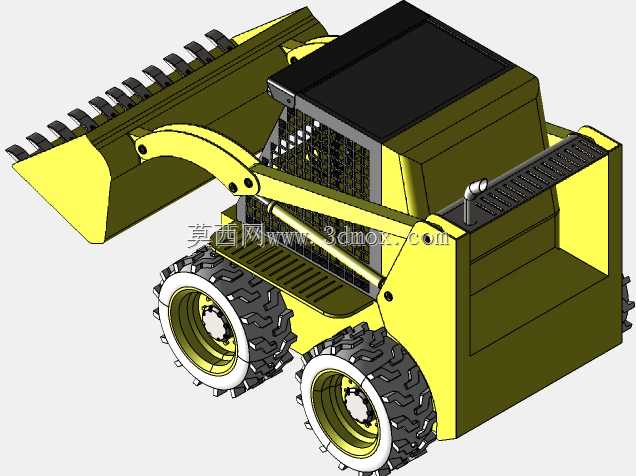

　　前端工作装置以铲斗为核心执行部件，铲斗刃口位置均匀布置加粗斗齿，斗齿向外突出，插入砂石、渣土、松散物料堆时可以先破开物料表层，降低插入阻力；铲斗侧板与底板采用加厚板材弯折成型，斗体内部形成平滑容纳空间，装载散料时不会出现物料卡积死角。动臂沿车体两侧纵向布置，从车体后部铰接点一直延伸到前端铲斗连接位置，举升过程中铲斗沿近似竖直的轨迹抬升，在低矮车间内作业时，不需要过多向前伸出空间，就能把物料抬升到运输车辆货箱高度或者料斗进料口位置。动臂与车架之间、动臂与铲斗之间通过铰接销轴连接，销轴位置预留润滑脂加注通道，日常维保的时候可以直接在车体侧面完成注脂，不需要大面积拆解护板。

　　建模过程中需要重点把控几个安装边界：首先是轮胎转向与跳动包络，滑移转向时轮胎会相对车体产生小幅摆动，悬挂压缩到极限行程时，轮胎最外侧不能与侧护板、动臂下段发生摩擦，需要在三维环境中模拟左右轮正反转、最大转角、极限颠簸三种工况下的空间位置，预留足够安全间隙。其次是铲斗的运动干涉检查，需要把铲斗收斗、举升到最高位、下放至地面、最大倾角卸料这几个极限位置全部做运动仿真，确认铲斗斗齿、斗边不会碰到驾驶室前栅、前轮胎面以及车体前横梁，尤其是举升最高点时，动臂弯折位置和驾驶室顶棚之间要留出维护空间，避免装配后零部件无法贴紧安装面。第三是驾驶室的人机边界，防护网格的栅格间距既要挡住较大飞溅物，又不能遮挡操作人员观察铲斗刃口的视线，座椅位置、操作杆行程、脚踏区域都要在驾驶室内腔中预留出合理活动空间，不能让操作人员在转向操作时肘部碰到驾驶室框架。

　　现场使用时，这款设备可以快速更换不同属具，把前端铲斗拆下之后，能够换装破碎锤、扫路器、抱夹、挖坑钻等工作部件，主机的液压动力接口预留于车体前端，对接属具油管之后即可输出动力，完成破碎、清扫、夹持、钻孔等不同作业。日常维护点位集中在车体后侧与侧面，发动机舱罩可以向上翻开，空滤、机油滤芯、燃油滤芯都布置在伸手可及的位置，检修人员不需要钻到车体下方就能完成常规保养。整机外形紧凑，宽度控制在小型设备通行范围内，可以直接通过标准厂区大门、电梯轿厢以及狭窄巷道，转场时不需要额外拆解部件，利用平板拖车即可快速转运到不同作业点位。

　　结构设计上，车体主承重车架采用厚钢板焊接成型，动力组件重量集中布置在车体后部，一方面平衡前端铲斗满载举升时的前倾力矩，避免铲斗抬升重物时整机翘头，另一方面让后轮获得足够附着重量，差速转向时轮胎不容易打滑。两侧液压管路沿动臂内侧走线，外部设置护板遮挡，避免作业过程中尖锐物料刮蹭油管，管路接头位置预留检修余量，更换油管时不需要拆解整个动臂。整车外覆盖件采用折线造型，既提升板材刚性，也能让现场沾附的泥浆、灰尘沿斜面滑落，减少积污死角，日常冲洗时可以快速把车体表面残留的渣土清理干净。
