长行程直线气动移栽取料模组

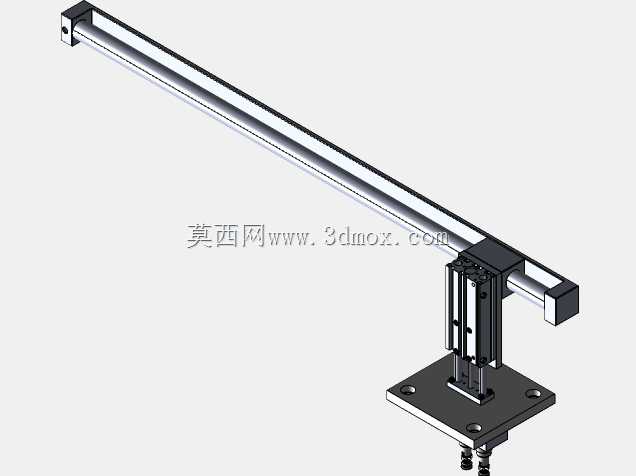

　　这套长行程直线气动移栽取料模组，是面向3C小件装配、包装线工位间转序、轻载物料定点搬运场景开发的执行机构，整体采用立式底座加横向悬臂梁的布局形式，在车间自动化产线里常用来完成工件从上游工位到下游定位工装的短距离平移、取放动作，替代人工完成重复度高、节拍固定的上下料工序。从结构组成拆解来看，底部是一块方形钢制安装法兰板，板面上预留了四个沉头固定孔，安装时可以直接锁附在设备机架的台面或者铝型材框架的安装位上，法兰板中心位置做了凸台定位结构，和上方立式气缸的安装底面止口配合，保证竖直方向执行元件的同轴度，避免气缸活塞杆受侧向偏载。竖直方向配置的是带导向杆的双轴导杆气缸，这类气缸相比普通单杆气缸，自带两根平行导向光轴，抗扭转能力强，

　　当末端搭载取料夹具或者真空吸盘组的时候，不会因为工件偏置出现活塞杆转动、卡滞的问题，气缸侧面预留了磁性开关安装槽，可以在缸体上任意位置加装磁簧传感器，给PLC反馈活塞杆伸出、缩回的到位信号，方便整线节拍联锁。横向的长行程梁体采用挤压铝型材作为主体基材，型材本身的截面自带多条T型安装槽，一方面槽内可以嵌入滑块、安装传感器或者拖链固定件，不需要在梁体上额外钻孔攻丝，调整工位位置的时候只需要松开T型螺栓就能滑动调整执行件的安装位置；另一方面铝型材的自重远低于同刚度的钢制焊接梁，长悬臂状态下整机运动惯量更小，气缸动作的时候启停冲击更低。横向运动的执行元件隐藏在铝型材梁的内侧，是平行布置的无杆气缸或者带滑块的直线气动滑台，

　　滑台的安装面和下方的竖直气缸连接板锁固，滑台沿着梁体长度方向做直线往复运动，行程覆盖整个悬臂的有效长度，可以在横向行程范围内任意设置停靠点位，适配不同间距的两个工位之间的物料转移。梁体的最左端设计了限位安装座，上面可以加装液压缓冲器和硬限位螺钉，当横向滑台运动到行程左端的时候，缓冲器先接触滑台侧面，吸收运动末端的动能，避免硬碰撞产生的震动和噪音，硬限位螺钉则作为机械兜底，防止缓冲器失效后滑台脱出导轨。整个模组的安装边界在设计阶段就做了明确约束：底部安装法兰的四孔间距按照通用工业铝型材的孔位模数设计，不需要额外做转接板就能直接适配市面主流的4040、5050铝型材机架；横向梁的悬伸长度根据行程匹配，

　　长行程状态下梁体根部和立式安装座之间做了加强筋补强，避免悬臂末端受载后出现下挠，实际校核的时候按照末端最大负载5公斤、悬臂全长1.2米的工况做静力学验算，梁体末端的静挠度控制在0.2毫米以内，完全满足取料定位的精度要求。气路布线方面，所有气缸的进排气口都预留了快插接头安装位，气管可以沿着铝型材的侧边槽走线，搭配微型拖链把气管和传感器线缆收纳在一起，设备运行的时候管线不会随运动部件拖拽、剐蹭，降低长期运行过程中气管磨损漏气的概率。这套模组的设计思路优先兼顾了通用性和可调整性，没有针对某一款特定工件做专属结构，用户在实际使用的时候只需要在竖直气缸的活塞杆末端法兰上，更换对应的夹爪、吸盘架或者推料工装，就能适配不同形状、不同材质工件的搬运需求，不管是塑料壳体、五金小零件还是包装盒，都能通过更换末端执行件快速切换工序，在非标自动化设备的设计里属于复用性很强的标准功能模组，结构工程师做产线布局的时候可以直接调用这套模组的三维结构，只需要根据实际工位的间距调整横向梁的长度、选定对应行程的气缸型号，就能快速完成工位移栽机构的设计，大幅缩短非标项目的开发周期。
