长行程标准气动直线驱动气缸

　　这款长行程直线气缸是自动化产线里十分常见的气动执行部件，整体采用方形缸体搭配伸出活塞杆的布局，缸径规格50mm、行程达到800mm，属于大行程标准气缸范畴，在各类需要长距离直线往复推送的工位中承担核心驱动作用。日常设备调试里，这类气缸常出现在物料移栽、长距离推料、门体升降、工装夹具远距离让位、流水线挡停分组这些场景：比如包装线末端整箱产品的横向推送，普通短行程气缸无法覆盖从输送线到码垛工位的跨距，800mm的有效行程可以一次性完成整段位移，不需要额外加装中间导向转接机构；在大型工装夹具站里，它可以驱动厚重的防护挡板完全移出作业区域，给机械手上下料留出足够操作空间，避免短缸体行程不足导致挡板和待加工工件发生运动干涉。

　　从结构设计思路来看，这款气缸采用方形铝型材缸筒的成型方案，缸体四周自带的安装槽既可以作为传感器安装导轨，也能配合安装支架直接固定在设备铝型材机架上，不需要额外在缸筒外壁焊接或者打孔，现场装配时可以沿着缸体长度方向任意调整磁性开关的位置，适配不同行程下的到位检测需求。活塞杆做了表面硬化处理，伸出端预留外螺纹接口，可以直接连接浮动接头、推板、吸盘安装架这类末端执行件，缸体两端的端盖集成了气口与缓冲结构，长行程气缸在活塞高速运行到行程端点时，内置的缓冲结构可以逐步封堵排气通路，降低活塞撞击端盖的冲击力，避免长时间高频动作下缸体连接螺栓松动、活塞杆受径向冲击出现弯曲变形。

　　外形尺寸与安装边界方面，50mm的缸径决定了它的输出推力区间，在常规0.5MPa工作气压下理论推力接近一千牛，足够推送几十公斤级的工件或者工装，800mm的总行程意味着缸体自身总长度接近九百毫米，布局时需要在设备机架上预留出完整的轴向安装空间，同时要核算活塞杆完全伸出时的下垂挠度：长行程气缸水平安装时，如果活塞杆末端负载偏大，需要额外搭配线性导轨承担径向负载，气缸本身只提供轴向驱动力，避免活塞杆承受偏载导致密封件异常磨损、缸筒内壁拉伤。垂直安装使用时，要在气路中配套安全阀与锁紧回路，防止断气后负载下坠引发安全事故。

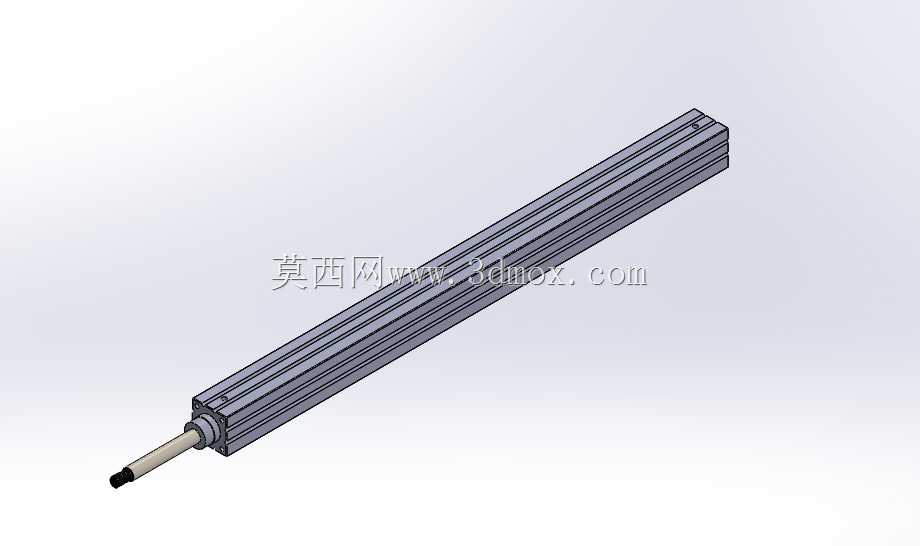

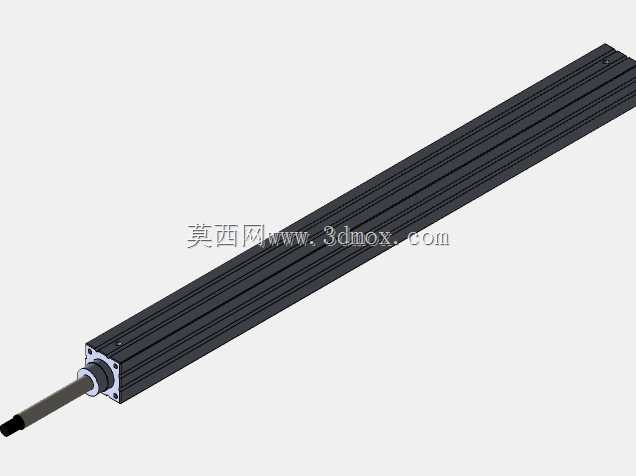

　　建模过程中完整还原了缸体的型材棱边、端盖紧固螺钉、活塞杆阶梯轴、顶端外螺纹这些细节，缸体表面的槽道特征和实物型材截面完全对应，工程人员在做整线布局时，可以直接把该模型导入装配体，校验气缸全行程运动过程中和周边护罩、输送线、机械手的空间间隙，提前发现行程末端的碰撞风险；也可以基于模型的安装孔位、气口坐标直接设计配套的安装支架与气路走线方案，不用再反复实测实物尺寸。这类标准化气动元件的三维模型，能大幅缩短非标设备的方案设计周期，在方案评审阶段就可以直观确认驱动部件的行程、安装方式是否匹配工位需求，减少后期装配返工的概率。缸体两端的气路接口位置也做了精准还原，布局时可以提前预留气管弯折空间，避免气管和相邻设备部件摩擦破损。
