M8手拧星形调节螺栓结构设计

　　这款手拧式M8螺栓主要面向需要频繁手动松紧、无需借助扳手即可完成调节的装配场景，常见于工装夹具、检测治具、小型设备门板、摄影支架、通讯器材固定座以及实验装置的可调限位部位。实际产线中，操作人员往往要在没有工具的情况下快速压紧工件、调整挡板位置或拆卸护罩，普通外六角螺栓必须配合扳手，既耽误节拍，也容易在反复松紧过程中磨圆棱边；而星形头部增大了手指接触半径，靠掌心与指腹即可施加足够扭矩，这也是该结构在治具和轻型设备上被大量采用的原因。

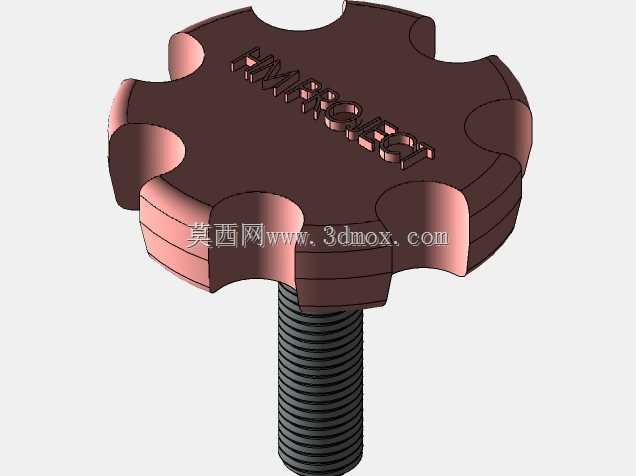

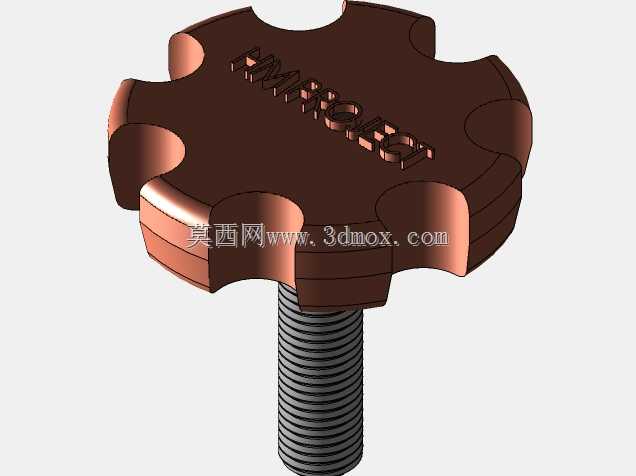

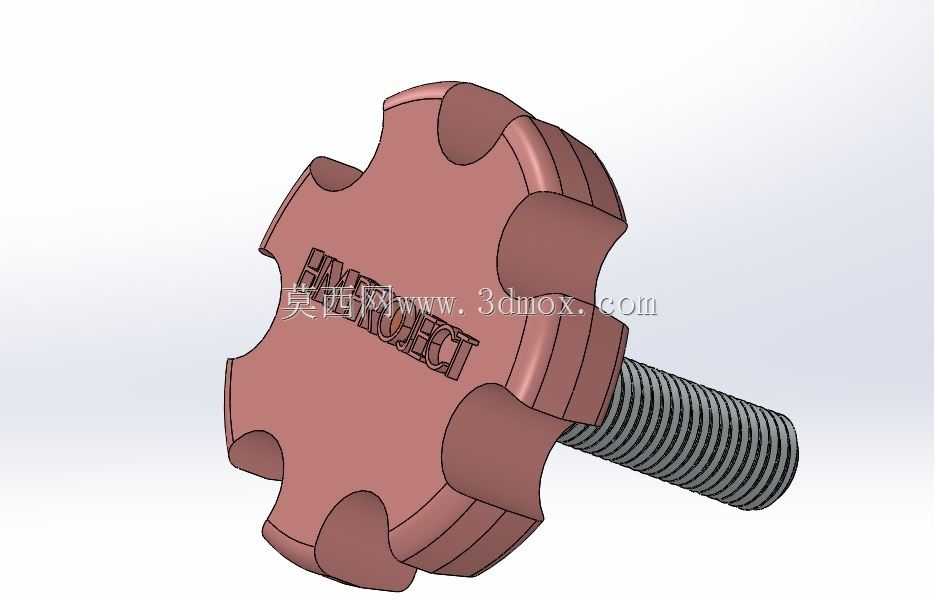

　　从结构上看，零件由一体成型的梅花形捏手和M8外螺纹杆部组成。头部外缘均匀布置多个圆弧凹位，凹位数量与手指握持姿态相匹配，转动时指腹落入凹槽，可减少打滑。头部端面保留较大平面，便于压合垫片、压板或非金属挡片，避免局部应力集中压伤工件表面。杆部采用标准公制三角螺纹，螺距与牙型按M8规格构建，螺纹长度覆盖常见薄板、铝型材及治具板厚范围；装配时螺杆穿过光孔，由另一侧螺母锁紧，或直接拧入预制螺纹孔，形成可拆连接。

　　建模时需要重点处理头部与螺杆的过渡区域。星形捏手属于回转体与阵列切除特征的组合：先绘制头部轮廓并旋转出基本盘体，再在圆周方向阵列圆弧凹槽，凹槽边缘做圆角处理，既符合塑料或金属压铸后的脱模与手感要求，也能降低应力集中。杆部通过螺旋线扫描生成真实牙型，端部设置倒角，使螺栓能够顺利导入螺纹孔，避免首牙磕碰。头部端面的标识字符采用包覆或浮雕方式构建，字符深度较浅，不影响承压面接触；在工程出图时，该区域可按外观标识处理，不必对每个字牙标注过高精度。

　　尺寸边界方面，设计需同时关注捏手外径、头部厚度、螺杆长度与螺纹旋合长度。捏手外径决定手动扭矩上限，外径过小则锁紧力不足，过大则占用安装空间并可能与相邻零件干涉；头部厚度要保证手掌施压时不变形，同时控制整体重量。螺杆长度应根据被连接件总厚度、螺母高度、垫圈厚度以及必要的露出牙数确定，通常锁紧后端部露出2至3牙较为合理，既保证全牙受力，又避免过长螺纹造成安全隐患。安装孔位周边还要预留手指旋转空间，尤其是星形头部最外圆与侧壁、管线之间应留有间隙，防止转动时夹手或擦伤线束。

　　材料与工艺上，这类件可采用尼龙、电木或铝合金切削制作，也可采用锌合金压铸后攻牙。非金属件重量轻、绝缘性好，适合电子设备和轻型治具；金属件承载能力更高，适合需要较大压紧力的工装。无论哪种工艺，头部承压面与螺杆轴线的垂直度都需控制，否则锁紧时会出现压板偏摆、螺纹受侧向力的问题。螺纹部分若采用金属嵌件注塑，还要在模型中体现嵌件与塑料本体的结合台阶，防止受扭时嵌件空转。

　　在整机设计中，这类手拧螺栓并不追求高预紧力，而是强调快速操作、重复定位和免工具维护。选型时应结合被夹紧件的材料、振动工况、所需轴向力以及操作空间判断：对于长期承受振动的连接，仍建议配合防松垫圈或尼龙锁紧螺母；对于仅作定位和轻压的场景，星形手拧结构则能明显提高调试效率。三维建模阶段把头部握持曲面、螺纹起止位置、导入倒角和干涉边界一并建好，后续工程图、装配模拟和加工沟通都会更加顺畅。
