M8手拧花型锁紧螺母结构设计

　　这款M8规格手拧式花型螺母，面向工装夹具调试、轻型设备工位调节、通讯器材安装支架、3D打印机光轴锁紧、小型实验台架固定这类需要频繁徒手拆装的场景开发，区别于标准六角螺母必须借助扳手才能施力的使用逻辑，外周的八瓣弧形凸耳直接作为受力握持位，现场调试时无需随手找呆扳手或者内六角工具，手指捏住外周瓣片即可旋转拧紧或者松脱，在产线快速换型、户外通讯支架布设、教学实验台反复调整工位的场景下，能大幅减少工具取用的辅助工时。

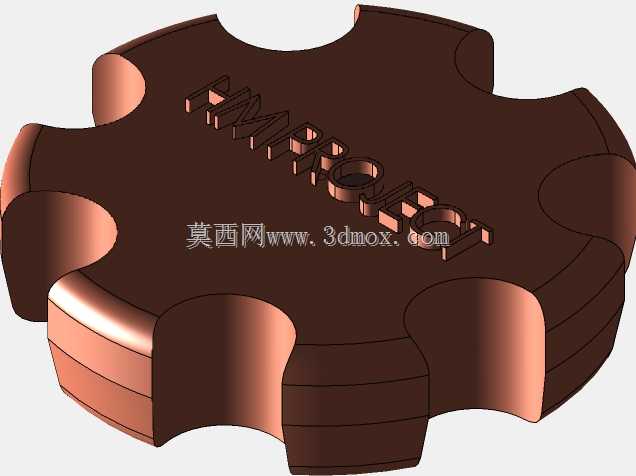

　　从结构设计逻辑来看，核心基体保留标准M8内螺纹的啮合参数，螺纹段的轴向长度按照普通碳钢螺纹的啮合承载要求设定，保证和M8外螺纹杆件配合时，螺纹牙的接触圈数足够承受常规的轴向张紧力，不会因为啮合牙数过少出现滑牙、螺纹脱扣的问题。外周的八个弧形凸耳并非随意做出的装饰造型，每个凸耳的弧面都贴合手指指腹的施力角度：瓣片向外延伸的径向高度经过权衡，既不会因为径向尺寸过大导致整体安装占位过宽，和相邻安装件发生空间干涉，也不会因为力臂太短导致徒手拧紧时能施加的扭矩不足，正常成年男性手指施力即可达到轻型锁紧所需的预紧力，针对不需要大扭矩锁死、仅需防止工位滑移的使用场景，这个力臂长度完全匹配需求。凸耳的边缘全部做了圆弧过渡，没有尖锐铣削棱角，徒手反复拧动时不会硌伤指腹，也避免了安装过程中锐边划伤布线线缆的隐患。

　　安装边界方面，这款螺母的外接圆轮廓直径远大于标准M8六角螺母的对边尺寸，布局安装孔位时，螺杆周边需要预留出对应外接圆的径向操作空间，不能在螺杆紧邻位置布置凸起的筋板、接线端子或者其他干涉零件，否则手指无法捏住外周瓣片完成旋转操作。轴向厚度方向，螺纹贯通的基体段和瓣片的轴向厚度保持一致，整体没有突出的多余台阶，贴紧安装面的一侧做了平整端面，锁紧时端面可以均匀压合在工件表面，不会出现偏载压痕；如果需要防松，也可以在端面和工件之间加装平垫圈或者弹性垫圈，不会和外周瓣片发生干涉。

　　建模过程中，内螺纹按照标准机械螺纹的牙型参数构建，啮合面的牙距、牙型角完全和通用M8外螺纹匹配，不需要定制特殊配合螺杆，市面上常规的M8全螺纹螺杆、台阶螺丝都可以直接适配。外周的八个瓣片采用圆周阵列特征生成，每个瓣片的曲面弧度、壁厚完全一致，受力时八个方向的握持位都可以均匀传递扭矩，不会出现单个瓣片应力集中断裂的问题；瓣片和中心基体的衔接位置做了加厚圆角过渡，即使用户偶尔需要借助工具轻微加力，衔接位置的结构强度也能承受额外载荷，不会从根部崩断。

　　实际使用场景里，这类手拧螺母常替代需要扳手锁紧的标准螺母，用在需要经常调整位置的滑台锁紧、导向轴限位、设备门板快拆、摄像支架角度固定这类工位：比如轻型工装的滑动定位块，穿入M8螺杆后拧动这个花型螺母，徒手就可以把定位块锁在导轨任意位置，调整工位时直接用手松开，不需要额外工具；通讯布线的支架立杆上，用来固定设备安装板的高度，高空作业时操作人员不需要随身携带扳手，单手即可完成松紧操作，减少高空作业时工具掉落的风险。和滚花手拧螺母相比，这款八瓣结构的握持接触面积更大，戴薄劳保手套操作时也能稳稳卡住瓣片带动螺母旋转，不会出现滚花纹理戴手套后摩擦力不足打滑的问题。

　　结构校核层面，瓣片的壁厚设置兼顾了轻量化和强度，整体采用实体结构没有镂空薄弱位，若采用塑料注塑加工，材料填充流程顺畅，各个瓣片的壁厚均匀，不会出现注塑缩孔、冷却变形的问题；若采用铝合金机加工制作，外周曲面的走刀路径流畅，没有清刀死角，常规三轴数控铣即可完成全部外形加工，不需要特殊五轴工序，加工成本可控。中心螺纹孔的入口端做了微小倒角，螺杆穿入时可以自动导正，不会出现螺纹首牙对不准、 cross-thread 错牙滑丝的问题，现场快速装配时容错率更高。
