重载定向脚轮支架滚轮总成结构设计

　　这套脚轮总成的三维结构，是车间物料转运场景里最常接触的行走支撑部件，日常做AGV车体、移动工装台、重型工具柜、焊接变位机移动底座的选型时，这类定轨式定向脚轮的结构细节直接决定整机移动的可靠性。先从实际使用场景说起，工厂里的移动焊接工装、重型工具推车、仓储拣料台车，往往需要在环氧地坪、钢板拼接地面甚至带少量焊渣碎屑的车间地面长期往复推行，普通轻型塑料轮不仅容易被尖锐焊渣割伤胎面，支架钢板偏薄还会在重载偏载时出现侧板外张、轮轴窜动的问题。这套结构采用单侧折弯一体式支架搭配厚胎面滚轮的布局，定向安装的支架没有转向回转结构，推行时不会出现万向轮在重载启动时的摆晃跑偏，很适合沿固定路线往返的工位转运设备。

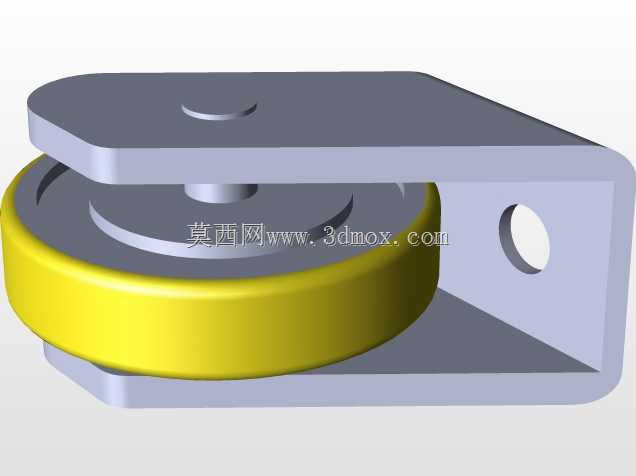

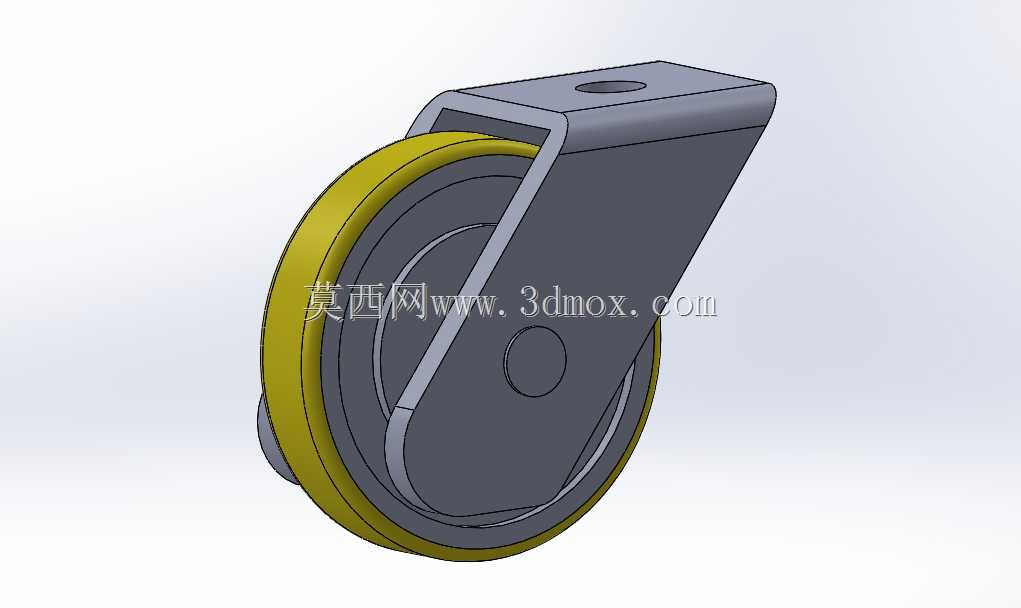

　　从结构拆解的视角看，整套总成分为安装顶板、折弯侧板、轮体、轮轴、轴端限位几个核心部分。顶部的安装板做了平整的安装贴合面，预留的安装孔位用来和台车底架的横梁锁附，安装板和两侧支撑板是整板折弯成型，没有额外的拼焊接缝，这种工艺处理的好处是避免焊接带来的热变形，支架整体的抗扭强度比两片侧板拼焊的结构更高，当台车单侧承受偏载冲击力时，折弯的R角位置可以分散应力，不会在焊缝位置出现开裂。滚轮部分采用外圈软质包覆层加内圈刚性轮毂的双层结构，外圈的胎面宽度做了加宽处理，和地面接触的比压更低，推行时压过地面的细小接缝、导轨拼接缝时不会出现明显卡滞，软质胎面还能吸收推行过程中产生的振动，避免台车上放置的精密量具、加工半成品因为颠簸出现磕碰移位。内圈轮毂和轮轴的配合位置预留了轴承安装位，实际生产中可以在轮毂两端嵌入深沟球轴承，把滚轮和固定轮轴之间的滑动摩擦替换成滚动摩擦，推行阻力会大幅降低，工人推动满载台车时不需要额外施加过大的水平推力，长期使用也不会出现轮毂内孔磨旷的问题。

　　设计过程中首先要敲定的是承载边界，常规这类定向脚轮单轮额定承载覆盖100kg到500kg区间，建模时先根据目标承载反推支架板厚：如果面向300kg以上的重载场景，支架钢板厚度通常选3mm到5mm的Q235钢板，折弯后两侧板的平行度公差要控制在0.5mm以内，避免侧板倾斜导致滚轮端面和侧板发生摩擦。轮轴的直径要配合轴承内孔选取，常见的规格是M12到M20的销轴，轴的两端穿过侧板的开孔后，用轴用挡圈或者开口销做轴向限位，防止轮轴在长期震动中从侧板孔里脱出。顶部安装板的尺寸要匹配常用的工业铝型材或者方钢横梁的安装面，常见的安装孔距在70mm到100mm之间，开孔大小适配M8到M12的安装螺栓，用户在台车底架打孔时可以直接对位，不需要额外二次转接固定板。

　　建模时的配合逻辑也需要贴合实际装配顺序：先完成滚轮子装配，把轴承压入轮毂两端的轴承位，穿入轮轴后整体卡入两侧侧板的预装卡槽，对齐轴孔后压入销轴，最后装上端部的限位件，再把顶部安装板和支架的贴合面锁附或者焊接固定。滚轮和两侧侧板之间要预留1mm到2mm的侧向间隙，避免加工产生的尺寸误差导致滚轮转动时蹭到侧板内壁；滚轮外圈的胎面外径和支架下边缘的悬空高度要留足越障余量，通常保证脚轮可以顺利越过10mm以内的地面凸起、电缆线槽盖板，不会出现支架底部剐蹭地面的情况。定向脚轮的安装朝向也有讲究，在台车上装配时，通常把两个定向脚轮布置在台车的固定行进端，另外两个万向脚轮布置在操作转向端，推行时定向轮负责保持行进直线性，万向轮负责调整方向，这套支架的折弯导向角度刚好让轮体的中心投影落在顶部安装板的支撑范围内，重载时整车的重心不会超出轮体支撑面，避免推行时出现倾翻风险。胎面的材质选型上，黄色的包覆层一般选用聚氨酯材质，相比普通橡胶轮，聚氨酯的耐磨性更好，长期在车间地面推行不会轻易掉屑，也不会在环氧地坪上留下黑色擦痕，维持车间地面整洁；内圈轮毂采用铸铁或者硬质尼龙加工，刚性足够支撑轮面的载荷，不会因为重载出现轮毂形变。整套结构没有冗余的复杂零件，加工工艺性好，钣金件只需要激光切割加折弯工序，滚轮可以直接采购标准件改制，非常适合非标设备设计人员在做移动类设备时直接调用选型，缩短移动底座的开发周期。
