一字槽红柄手动螺丝刀结构造型

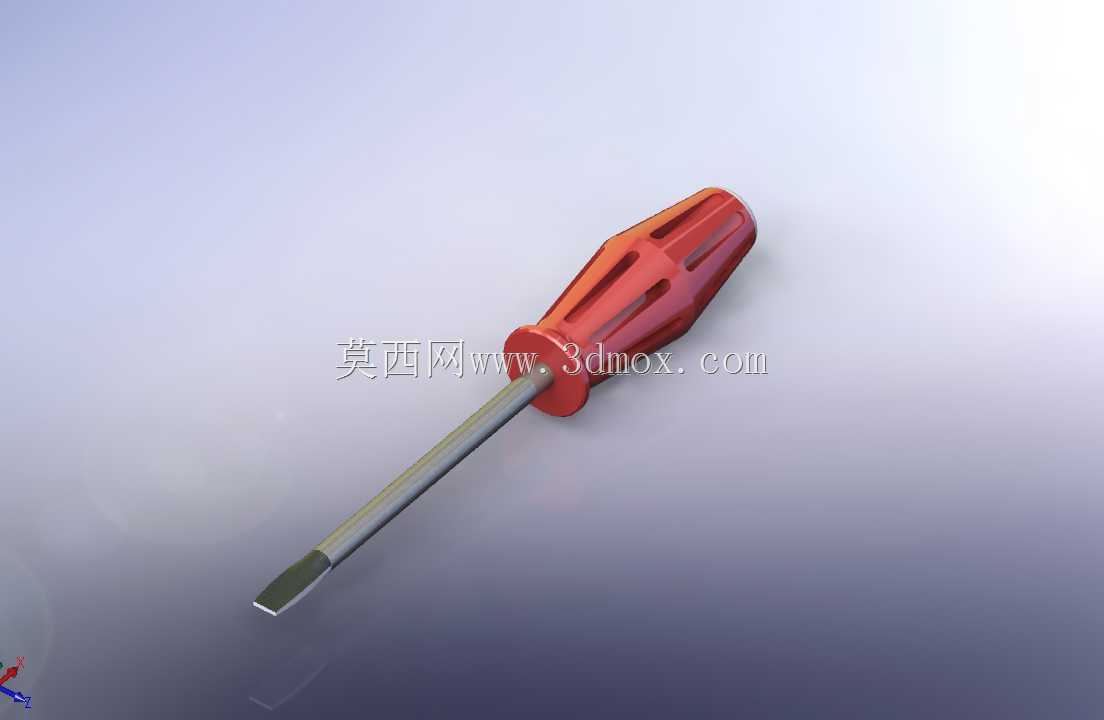

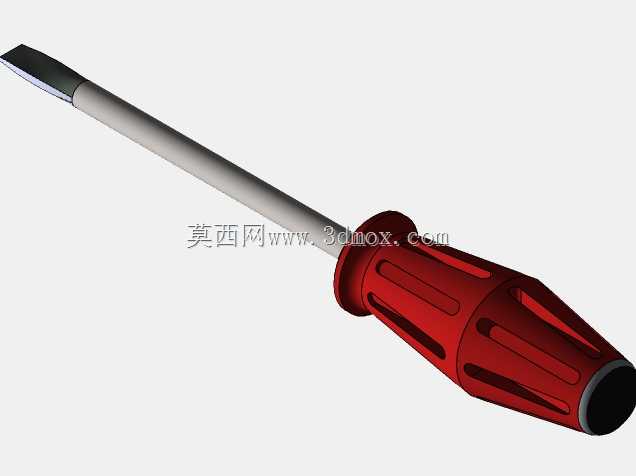

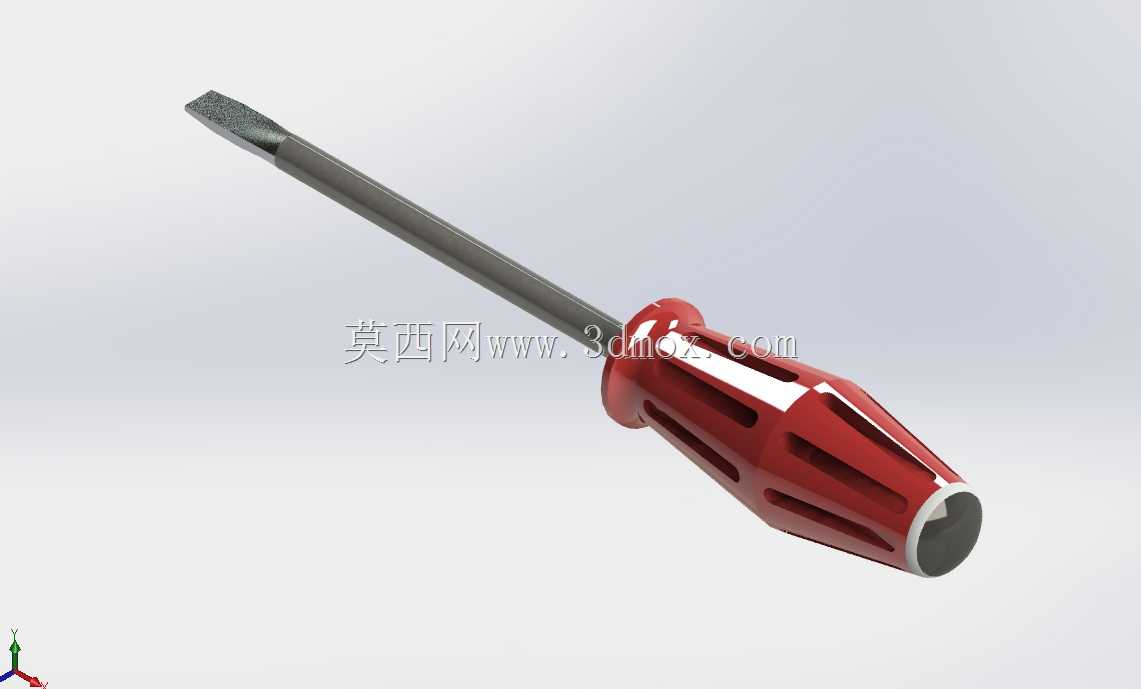

　　该作品表现的是一把常见的一字槽手动螺丝刀，整体由红色塑料握柄、金属刀杆和扁平楔形刀头三部分组成，适合在设备装配、维修拆装、工装调试、五金件紧固以及教学演示中作为基础工具使用。模型重点还原了螺丝刀的真实比例和操作形态：刀杆沿握柄轴线向前延伸，末端形成扁平一字端头，可插入标准开槽螺钉的槽口内，通过握持手柄施加扭矩完成拧紧或松开动作。红色握柄采用多面收束的外形，表面带有纵向加强筋和防滑轮廓，既体现注塑手柄的成型特征，也便于手掌在旋转施力时获得稳定接触。手柄尾部较粗，向前逐渐过渡到与刀杆连接的颈部，这种形态符合手动工具的受力逻辑：尾部提供较大握持体积，颈部控制刀杆对中，金属杆承担弯曲和扭转载荷。刀头部分做成薄而宽的楔状，

　　端部宽度与开槽螺钉相匹配，侧面带有一定锥度，能够在进入螺钉槽时导向，并在转动时把扭矩传递到螺钉槽壁。建模时需要特别注意刀头与刀杆之间的过渡，不能简单以圆柱直插表示；实际产品通常会在杆部到扁头之间进行压延或磨削，截面由圆形逐渐变为矩形，端头再做倒角和厚度收薄。这样的细节不仅影响外观，也关系到工具能否顺利进入狭窄槽口以及受力后是否容易滑脱。刀杆与手柄的连接区域应体现包胶或插装结构，金属杆深入手柄内部，外部可见环形台阶和过渡面。手柄前端的红色包覆段能够承受轴向推压和旋转摩擦，避免金属杆在大力操作时松动。握柄上的镂空筋条和凹凸轮廓并非单纯装饰，它们可以增加手指抓附面积，减少汗手或油污环境下的打滑，同时降低塑料材料用量。

　　从外形尺寸与安装边界看，这类螺丝刀属于长杆型手动工具，三维布置时要保留完整的直线操作空间，尤其刀头前方需要接近螺钉轴线，手柄后方应留出手掌握持和旋转半径。若在装配工位、工具挂板、维修工具箱或人机工程仿真中使用，应检查刀杆长度是否能越过机台边缘、深腔孔位或相邻零部件干涉区。手柄最大直径决定手部握持空间，刀头宽度决定适用螺钉规格，刀杆长度则决定可达深度。对于设备维护场景，螺丝刀常用于电控柜端子、钣金盖板、小型夹具、定位挡片和通讯设备外壳的拆装；对于生产线场景，它可作为临时调整工具，用于拧紧限位螺钉、调节传感器支架或处理轻载紧固件。由于一字槽螺钉对刀头厚度和宽度较敏感，设计中应让刀头端面保持平直，侧边厚度均匀，

　　避免过厚无法入槽或过薄导致扭矩传递不足。模型材质表达上，红色手柄可按注塑件处理，表面略带光泽并保留拔模斜度；金属杆部应体现连续圆柱面和端部磨削面，刀头工作区域可设置轻微倒角以减少锐边。整体结构虽然不包含复杂运动机构，但对中心线同轴度、刀头对称度、手柄人机比例和零件装配关系要求明确。通过该三维模型，可以直观展示手动紧固工具的外形特征、受力路径和使用边界，也可为工具库搭建、维修培训动画、工位工具摆放、产品包装展示以及五金工具类设计参考提供基础几何数据。
