带式砂光机从动滚筒皮带轮结构设计

　　这套滚筒部件主要服务于小型台式带式砂光机的从动端，在砂带循环运转过程中承担导向、支撑与张紧调节功能，是砂带磨削设备里直接决定砂带运行平稳性的核心回转组件。车间里常见的小型砂带工位，无论是五金件去毛刺、焊缝打磨、刀具开刃，还是小型钣金件边缘倒角，都需要砂带在高速运转时保持轴向不跑偏、径向跳动量受控；该滚筒的结构设计正是围绕这些现场使用需求展开。

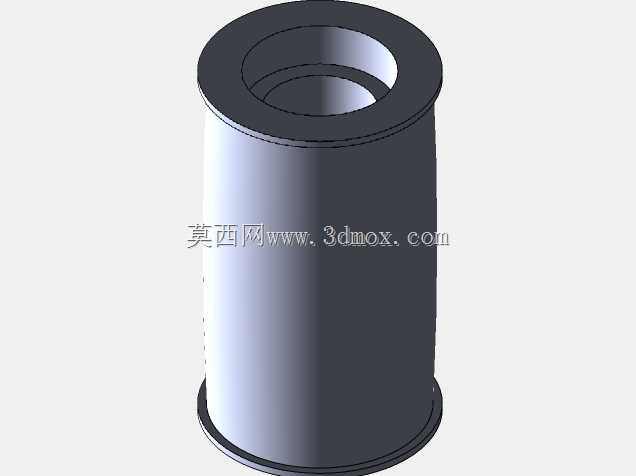

　　从外轮廓看，滚筒主体采用等直径圆柱面，两端设置高出圆柱面的限位凸缘，凸缘的作用是约束环形砂带的轴向窜动边界。砂光机运行时，砂带受张紧力、接触轮施压偏移以及机架焊接误差影响，很容易向单侧滑移，两端凸缘相当于机械限位，即便张紧调节出现小幅偏差，砂带也不会直接从辊面脱出。辊面圆柱段的长度需要与砂带宽度匹配，设计时通常在砂带宽度基础上两侧各预留少量余量，既避免砂带边缘与凸缘内侧长期摩擦造成砂带侧边过早分层，也防止辊面过宽导致整机横向尺寸冗余。

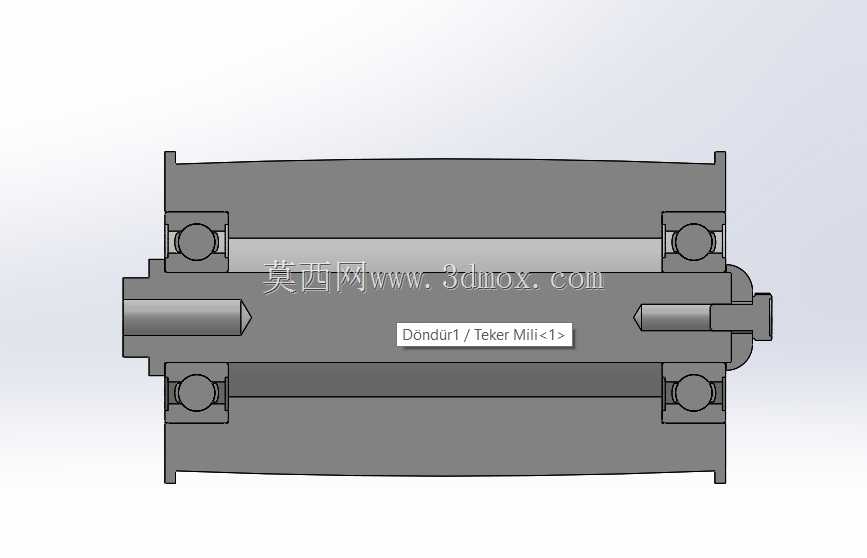

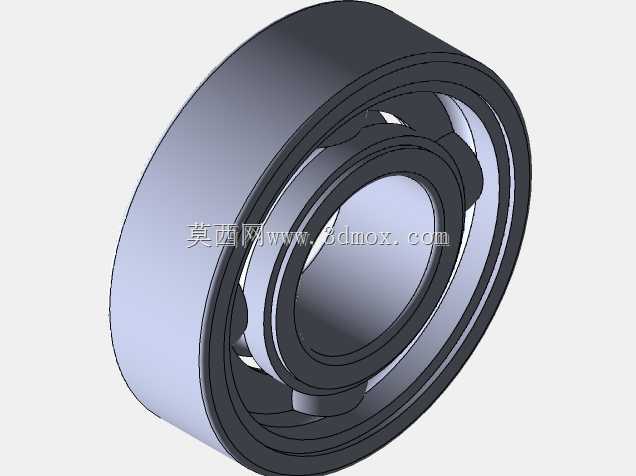

　　滚筒一端集成了轴承安装座与锁紧轴端结构，内部配置深沟球轴承作为回转支承。选择深沟球轴承的原因很直接：砂光机滚筒主要承受径向张紧载荷，轴向载荷仅来自砂带跑偏时的小幅分力，深沟球轴承既能满足径向承载要求，也能兼顾少量轴向限位，同时采购成本低、维护更换方便。轴承座与滚筒筒体采用同轴装配结构，轴端通过螺母锁紧，防止滚筒回转过程中轴承内圈出现轴向窜动；轴端外露的锁紧件也方便后期拆解维护，车间更换轴承或清理辊面积尘时不需要破坏筒体主体。

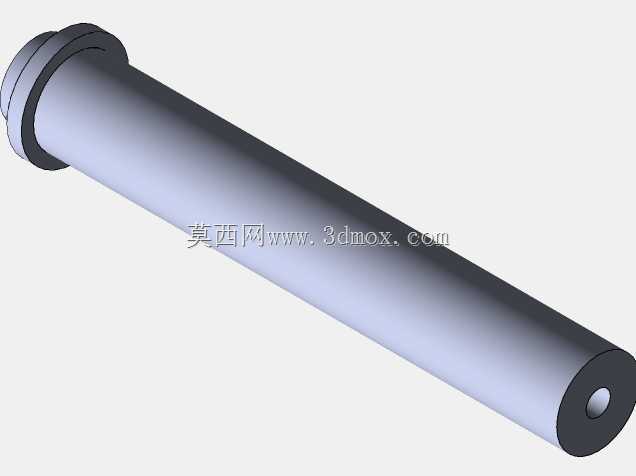

　　实际安装时，该从动滚筒通常布置在砂光机机架的上部或尾部张紧工位，与主动接触轮平行布设，两根辊轴的平行度是装配阶段必须严格管控的指标。如果两轴平行度偏差过大，砂带会持续向单侧跑偏，单纯依靠端部凸缘硬限位会造成砂带边缘快速磨损，还会引发异常噪音与轴承偏载。建模过程中需要明确滚筒两端安装轴颈的中心距公差、轴肩定位尺寸，以及滚筒轴线与机架安装面的平行度基准，为后续出工程图、标注形位公差提供完整三维依据。

　　张紧功能的实现依托滚筒两侧的可调安装位，现场装配时通过调整从动轮中心与主动轮中心的间距，将环形砂带撑开至合适张紧度。张紧力过小，砂带在磨削施压时容易打滑、停转，打磨效率骤降；张紧力过大，则会额外增加轴承径向载荷，加速轴承磨损，同时使砂带内部的纤维抗拉层长期处于高应力状态，缩短砂带使用寿命。滚筒筒体的壁厚设计也需要兼顾刚性与转动惯量：壁厚过薄，张紧后筒体可能出现微幅椭圆变形，导致辊面跳动，砂带运转时产生周期性振动，打磨表面出现规律性振纹；壁厚过大则会增加从动辊转动惯量，设备启停阶段砂带打滑趋势更明显，也不必要地抬升整机重量。

　　辊面的加工粗糙度同样有讲究，微观上辊面不需要过高的镜面光洁度，适度的粗糙表面可以增加辊面与砂带背面的摩擦力，减少打滑概率；但也不能过于粗糙，否则会加速砂带背面基底磨损。端部凸缘的导入处通常做小圆弧过渡，避免锐边在砂带跑偏接触时割伤砂带侧边。三维建模时将筒体、端盖、轴承、锁紧螺母、轴端紧固件全部按装配关系搭建完整，可以在软件中直接检查回转件的同轴度、相邻零件的装配间隙，提前发现轴承座与轴颈配合长度不足、螺母锁紧空间不够、凸缘与砂带侧边间隙不合理等干涉问题。

　　这类从动滚筒结构不仅适用于台式小型砂光机，同构型的辊筒设计思路也可以迁移到小型皮带输送机、窄幅砂带抛光机等需要环形带体回转支撑的设备中，只需要根据带宽、张紧行程、载荷大小调整筒体直径、轴颈尺寸与轴承型号即可。
