三角铰接式传动连接支架结构

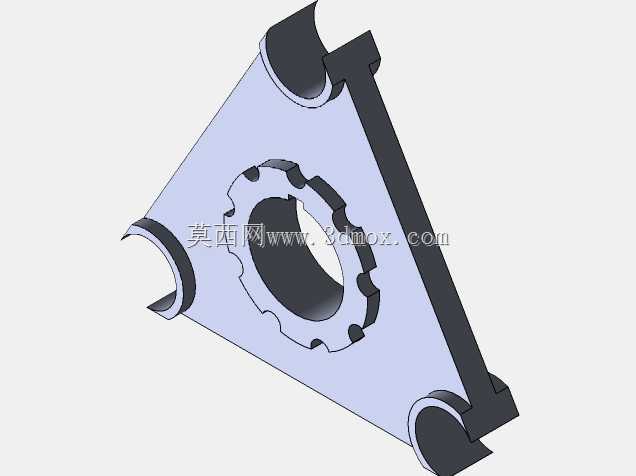

　　该构件为三角布局的铰接式传动连接支架，在中小型自动化输送线、包装设备摆臂机构以及轻工机械的连杆传动单元中较为常见，主要承担动力转接、多杆件铰接定位与载荷分散传递的作用。结构中心开设带内齿廓的花键通孔，可直接与驱动轴或花键套配合，周向定位可靠，能够传递稳定扭矩，避免平键连接在频繁正反转工况下出现的键侧冲击与松动问题。三个角点分别设置带半开放卡口的铰接耳座，卡口采用圆弧贴合面设计，对应铰接销轴装入后，圆弧面可均匀承受径向载荷，相比单侧壁穿孔耳座，这种半开放卡口结构在装配时无需从杆件端部穿入销轴，可直接侧向卡入预装完成的连杆组件，大幅缩减设备现场装配与后期维护的拆装工时。

　　从受力路径来看，中心花键孔输入的扭矩与径向载荷，通过三块辐射状加强筋板向三个角点的铰接位分散传递，板件主体采用等厚薄壁加局部增厚的结构形式，在保证整体抗弯抗扭刚度的前提下，尽可能降低构件自身重量，减少摆臂往复运动过程中的转动惯量，提升机构动态响应速度。耳座与主板衔接位置做了大圆弧过渡处理，避免直角截面突变带来的应力集中，在交变载荷长期作用下，可有效降低衔接处疲劳裂纹萌生的概率。外轮廓边缘设置的凸起挡边，一方面可作为装配时的定位靠面，与相邻护罩或限位块配合快速确定安装角度，另一方面也能提升薄板边缘的抗磕碰能力，转运过程中不易出现变形。

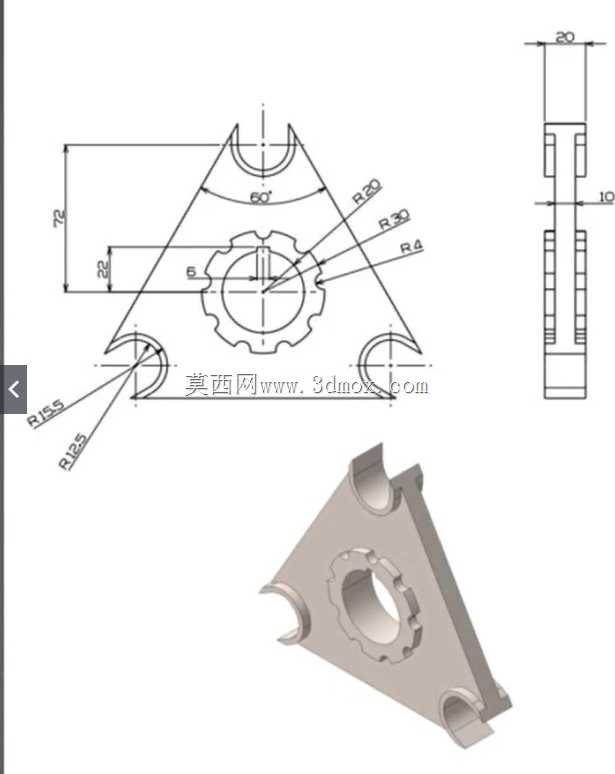

　　建模过程中首先以中心花键孔的轴线为全局基准，确定三个铰接点的分布圆直径与夹角，保证三个连接位的位置度符合连杆机构的运动学要求，避免装配后出现运动干涉或卡滞。花键内齿的齿形参数按照常用矩形花键或渐开线花键标准绘制，齿侧预留合理配合间隙，保证轴件装配顺畅且无过大周向窜动。三个角点的铰接卡口同轴度需要严格控制，建模时同步生成销轴装配参考轴线，校验三个铰接位的轴线平行度，若平行度超差，实际运行时会出现销轴别劲、磨损加剧的问题。构件整体厚度方向的安装边界需要匹配相邻摆臂、隔套的宽度尺寸，耳座两侧的贴合面平面度需满足装配要求，保证锁紧后受力均匀。

　　实际选型应用时，需结合机构传递的最大扭矩、铰接点的径向载荷以及往复运动频率，确认板件材质与热处理要求，常规工况下采用中碳钢钣金切割后机加工成型，重载工况可选用合金结构钢并做调质处理，铰接配合面可额外做表面淬火提升耐磨性。装配时中心花键孔需涂覆润滑脂，三个卡口装入销轴后加装轴向挡圈防止销轴脱出，运动过程中定期向铰接位补充润滑，即可保证该连接支架长期稳定运行。
