弧形铰接式重载机械支撑支座结构

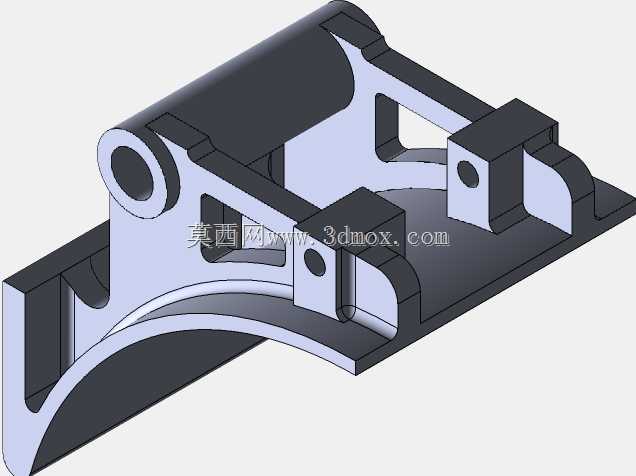

　　这套支撑类构件在现场设备里承担的是跨接、承托与铰接定位的复合作用，常见于输送线翻转段、小型工装翻转架、可调角度托臂以及需要绕固定轴小幅摆动的机架连接处。构件上部保留了完整的圆筒铰接段，内孔可直接穿入销轴，与配套轴套、开口销或者端盖挡圈配合后，就能形成稳定的回转副；下部弧形贴附面则用于贴合圆柱梁、管道或者弧形机架外轮廓，避免局部点接触造成应力集中，安装后整个支座不会在承载时出现侧向滑移。

　　从受力路径来看，载荷从两侧带孔安装耳传入，经由两侧立板传递到上部圆筒铰接区域，再通过销轴传递到相邻活动部件；底部弧形板在装配后贴紧支撑基体，既分担竖直方向的压载，也约束构件绕销轴以外的自由度。两侧立板没有做成整块封闭厚板，而是开出了大面积减重窗口，窗口边缘保留了连续的传力筋条，这种处理在保证抗弯截面高度的同时大幅削减了坯料体积，铸造或者激光切割下料时都能减少材料消耗。窗口转角处均做了圆弧过渡，没有留下尖锐清角，可降低交变载荷下裂纹萌生的概率。

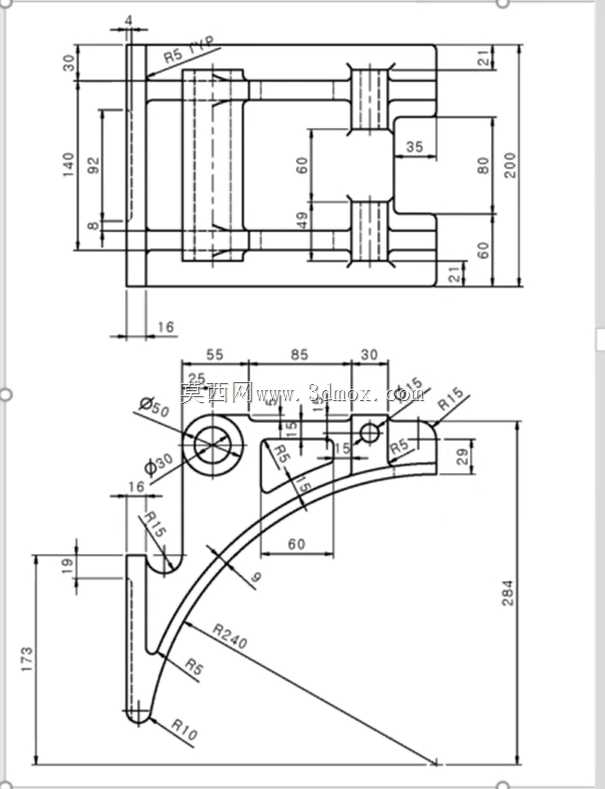

　　建模过程中先确定铰接孔中心到底部弧形面的中心距，这一尺寸直接决定活动臂的摆动半径与周边管线的避让空间；再以铰接轴线为基准向两侧拉伸立板，立板间距要匹配上方筒状部件的宽度，保证销轴穿入后两端有足够长度安装挡圈。底部弧形轮廓的曲率半径需要与被贴合的圆柱构件外径一致，装配面之间预留的间隙根据加工方式选取：铸件配合面留少量打磨余量，焊接件则可在弧面处加焊垫板后现场配研。两侧安装耳上的通孔位置按对角布置，孔距避开立板与底板的焊缝交汇区，螺栓拧紧时不会让焊缝直接承受附加弯矩。

　　实际安装边界上，构件后方要留出销轴抽装的操作空间，前方弧形开口方向正对被支撑圆柱件，吊装时先将支座扣合在圆柱面上，穿入两侧连接螺栓完成初定位，再从上侧筒孔穿入铰接销轴，最后统一按对角线顺序紧固螺栓。销轴两端建议设置润滑脂注油通道，长期摆动工况下可定期补脂，减少铰接面磨损。若用于户外或者多粉尘环境，可在筒孔两端加装防尘密封圈，阻止磨粒进入配合面。

　　结构细节上，各安装耳端面均做了凸台处理，螺栓压紧时接触面集中在凸台平面，即便周边板面存在轻微焊接变形，也能保证螺栓预紧力均匀传递。立板与圆筒、底板交接处全部设置圆角加强，圆角半径随板厚匹配，避免壁厚突变带来的铸造缩孔或者焊接应力集中。整体外形在宽度方向紧凑，不会过多侵占设备两侧的维护通道，高度方向则借助弧形下凹轮廓释放了下方圆柱件的布置空间，在有限的机架尺寸内实现了较高的承载效率。

　　针对不同载荷等级，这套结构可以在不改安装接口的前提下调整立板厚度与筒段壁厚：轻载工况选用薄板焊接即可控制成本，重载冲击工况则改为铸钢件并在铰接孔内压入耐磨衬套，衬套磨损后单独更换，无需报废整个支座，维护成本更低。
