六槽间歇传动槽轮机构工程图纸

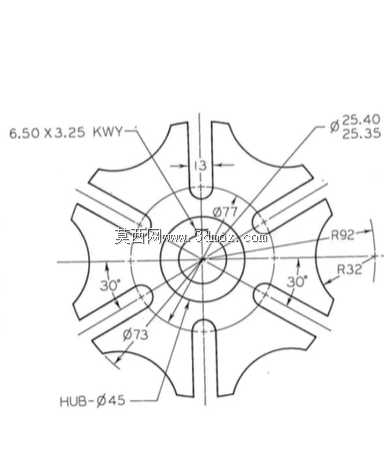

　　这套图纸呈现的是一枚六槽外啮合槽轮，也就是常说的马尔他机构从动分度盘，属于间歇运动机构里最经典的执行零件之一。槽轮机构在自动化装备里承担步进转位任务，主动拨盘连续回转，拨销进入径向槽时带动槽轮转过固定角度，拨销脱离后由锁止圆弧把槽轮定位在静止位，从而把连续旋转输入转换成单向、定角、带停歇的分度输出。这类结构大量出现在多工位回转工作台、刀库转位、包装机送料盘、电影放映机抓片机构、轻工装配线转盘以及烟草、制药、印刷设备的步进输送单元中，凡是需要工件在多个工位之间逐位停顿、加工或装配的场合，都能见到它的变体。

　　从图面轮廓看，该槽轮沿圆周均布六条径向直槽，相邻槽之间的夹角为60度，对应主动拨盘每转一周、槽轮完成一次60度分度的运动关系。图纸标注了30度角度尺寸，用于约束槽口对称中心线与相邻轮廓基准之间的方位，保证六个槽位在圆周上严格均布；均布精度直接决定工位停歇位置的重复定位误差，若槽间角偏差累积，转盘上的夹具便会与执行机构错位。槽轮外缘并非完整圆，而是在两槽之间加工出内凹锁止弧，图中给出R92与R32两组圆弧尺寸：大半径凹弧与主动拨盘上的凸锁止弧相配，在拨销未进入槽道期间贴合抱紧，阻止槽轮自由游动；小半径圆弧则过渡槽口与外轮廓，缓解拨销进出瞬间的几何干涉。锁止弧的配合间隙需要严格控制，间隙过大则停歇期转盘会晃动，间隙过小则转动期出现卡滞、摩擦发热。

　　中心区域标注了轮毂孔HUB-Ø45，这是槽轮与输出转轴配合的安装基准，通常采用H7/k6或H7/js6过渡配合，依靠键连接传递扭矩。图中径向槽根部附近标注Ø73与Ø77两个直径，分别对应轮毂外圆与槽底分布圆附近的结构边界：轮毂需要足够的轴向长度和壁厚来承受分度冲击，尤其在高速步进场合，拨销切入瞬间存在角加速度突变，轮毂与轴的配合面若过短，容易产生微动磨损和滚键。槽轮上方标注的Ø25.40与Ø25.35是一对公差带尺寸，反映某一配合圆柱面的上下极限偏差，量级约为0.05毫米，属于典型的IT7级精密配合，可能用于拨销或定位轴颈，这种成对标注在二维工程图中用于明确加工验收区间。

　　槽口宽度方向标注尺寸13，对应主动拨销的直径配合，槽宽与拨销之间通常保留很小的间隙以补偿制造误差，但间隙会带来换位冲击，因此高速槽轮常把拨销做成偏心可调结构，或在槽口两侧加装淬硬镶块。左上角6.50×3.25 KWY字样指向键槽规格，即宽度6.5毫米、深度3.25毫米的平键槽，与Ø45轮毂孔配合，用于安装标准平键，把槽轮扭矩传递给输出轴；键槽的对称度和轴向位置需要在铣削或插削工序中保证，否则会造成装配时键侧受力不均。

　　设计这类槽轮时，首先要根据工位数确定槽数z，六槽意味着运动系数τ=(z-2)/(2z)=1/3，即主动拨盘一转中槽轮运动时间占三分之一、停歇占三分之二，这个时间配比决定了下游执行机构在停歇窗口内完成加工的可用时长。槽数越少，分度角越大、动停比越低、冲击越剧烈；槽数增多则运动更平缓，但转盘直径随之增大、锁止弧变短、定位刚度下降。六槽是工程中折中较常见的选择，兼顾结构紧凑与动力特性。拨销进入径向槽的瞬间，理论上应沿槽的切线方向无冲击切入，这要求中心距、拨销回转半径与槽轮径向槽长度严格满足几何关系，设计时通常先定槽轮分度圆半径，再反推拨盘中心距和拨销半径。

　　材料与工艺方面，中低速轻载场合常用45钢正火或调质，槽口与锁止弧表面高频淬火至HRC45以上，抵抗拨销反复挤压；高速或大批量生产线则选用20CrMnTi渗碳淬火，或采用QT600球墨铸铁吸振。轮廓上的内凹锁止弧和径向槽适合在加工中心上一次装夹铣成，以保证六槽与中心孔的位置度；热处理后还需以中心孔为基准磨内孔、精修锁止弧，消除变形。三维建模时，先在前视基准面绘制六条均布径向槽与交替凹凸的外轮廓草图，拉伸得到盘体，再回转叠加轮毂凸台，切除中心孔与键槽，最后对槽根和弧面交接处添加圆角以降低应力集中——槽根是疲劳裂纹高发区，拨销每次切入都在该处产生脉动挤压应力。

　　安装边界上，盘体外径由R92锁止弧推算约在一百八十毫米量级，轮毂孔Ø45决定了输出轴直径不能超过该值，轴向装配时要保证槽轮端面与拨盘轴线垂直，否则拨销会在槽宽方向偏磨。整机布局时还需在槽轮旁预留主动拨盘、拨销组件以及锁紧盘的空间，中心距按运动几何锁定后不可随意调整。围绕这枚槽轮搭建的分度台，通常还会在输出端加装阻尼或过载离合器，以吸收步进冲击、防止卡料时扭断拨销。图纸完整表达了轮廓形状、角度方位、配合公差与键槽规格，可直接作为三维建模、工艺编制和间歇分度机构选型校核的参照。
