双叉耳铰接连接支座机械构件

　　该铰接支座构件在各类轻工自动化输送线、小型工装夹具、可调式连杆机构以及手动操作的联动装置中十分常见，核心作用是在两个存在相对摆动需求的运动部件之间提供可靠的铰接支点，同时承担径向载荷与少量轴向限位载荷。从实际装机场景来看，这类双叉耳结构常被用作手动拨杆的基座、连杆机构的中间铰接座、防护门的开合支撑座、可调撑杆的固定端，在包装设备的翻板机构、小型工位器具的翻转托架、检测工装的摆臂组件里都能见到同构型零件的应用。

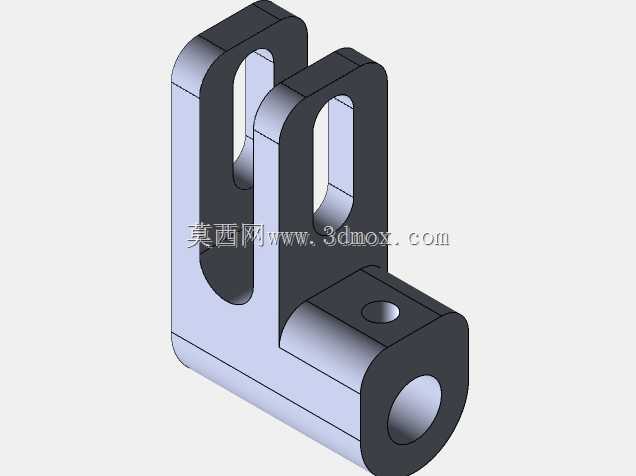

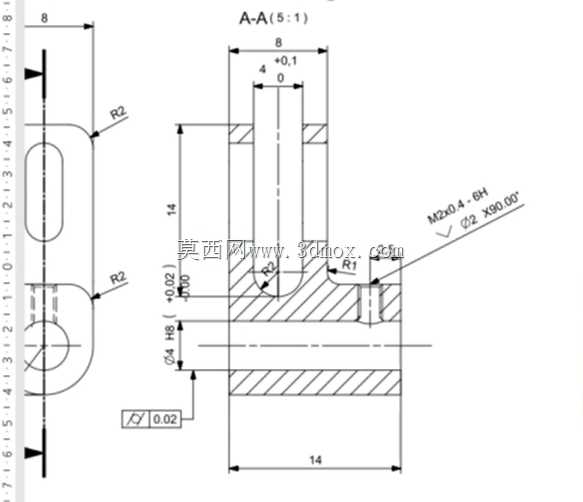

　　从结构功能拆分来看，零件下部为带横向贯通圆孔的筒状铰接端，该孔用于穿装销轴，和配套的连杆、摆臂或者转轴形成回转副，孔壁需要承受销轴转动带来的接触压应力，因此建模时该内孔的圆柱度、两端面的同轴度都需要在工程图中明确标注公差，孔口位置可根据装配需求加工小尺寸倒角，避免销轴压装或者穿入时出现刮伤、卡滞。筒段顶面加工有一个径向的小螺纹孔，该孔用于安装紧定螺钉，装配完成后紧定螺钉端部顶在销轴的环槽或者外圆面上，既可以限制销轴沿轴向窜动，也能防止销轴在工作过程中随摆臂同步转动，避免铰接孔出现偏磨。零件上部为两片平行布置的叉耳立板，两片立板之间留出均匀的安装间隙，间隙宽度对应待嵌入的外部摆臂、连接片的厚度，立板上加工出长圆型的腰形槽，腰形槽的长度方向沿立板高度延伸，穿装在槽内的紧固件或者销轴可以沿槽方向小幅调整位置，以此补偿装配累积误差，或者在机构调试阶段微调铰接点的力臂长度，适配不同行程的联动需求。两片叉耳立板的外侧轮廓做了等厚的圆角过渡，立板和底部筒座的衔接位置采用大圆弧圆角融合，从根部长出的立板不存在尖锐的应力集中棱边，承受摆臂传来的侧向弯矩时，载荷可以顺着圆弧过渡面均匀传递到下部筒座，不会在衔接拐角处出现应力突变断裂。

　　设计思路上，该零件没有采用复杂的曲面造型，全部由拉伸、切除、圆角特征组合生成，非常适合采用中碳钢或者铝合金型材通过数控铣削加工成型，小批量试制时也可以直接采用方料铣削去除多余材料，工艺性良好。双叉耳平行布置的形式，相比单耳铰接结构，侧向抗偏载能力更强，当外部连杆受到不在铰接回转平面内的侧向力时，两片立板可以分别从两侧约束连杆的侧向位移，避免连杆出现歪斜卡滞。腰形槽的设置替代了传统固定圆孔的铰接形式，给现场装配调试留出了调整余量，在多连杆联动的机构中，多个铰接点的尺寸误差累积很容易导致机构出现死点或者行程不足，带腰形槽的铰接座可以在装配时微调销轴位置，快速消除装配误差带来的卡滞问题。

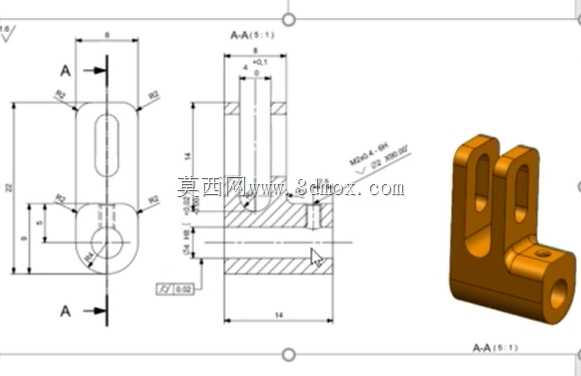

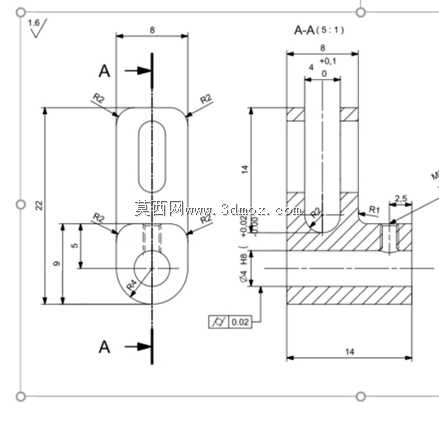

　　从安装边界维度梳理，下部横向铰接孔的轴线和上部两片叉耳的对称平面保持垂直，建模时需要严格保证两个方向的位置度：下部铰接孔的中心到叉耳安装间隙底面的高度尺寸决定了摆臂的回转半径，两片叉耳的内侧面平行度需要控制在合理公差范围内，避免嵌入中间的连接片出现夹死或者间隙过大晃动。零件的整体外轮廓没有突出的尖角，所有外露棱边都做了小圆角处理，既避免操作人员调试工装时被锐边划伤，也能在零件承受交变摆动载荷时降低边缘的应力集中系数。下部筒座的底面为平直安装基准面，当该支座需要固定在设备机架面板上时，可以直接以该底面贴合安装面，通过侧面的工艺孔或者附加的压板完成固定；若作为浮动铰接件使用，下部筒座的外圆也可以作为定位基准，嵌入配套的支座衬套内完成径向定位。

　　在三维建模过程中，需要优先绘制下部筒座的拉伸轮廓，保证横向铰接孔的贯通长度和筒体外径匹配，之后再向上拉伸生成两片对称的叉耳立板，腰形槽的切除特征需要保证两侧立板上的槽轮廓完全对齐，避免穿装销轴时出现两侧不同轴的问题。所有衔接位置的圆角需要在实体特征全部完成后统一添加，圆角半径要和相邻壁面的厚度匹配，防止圆角过大导致局部壁厚骤减出现强度不足。该构件的结构形式兼顾了铰接回转、位置微调、销轴防窜多项功能，没有多余的冗余结构，在中小载荷的摆动联动机构中可以直接参考该构型做适配性修改，根据实际受力大小调整立板厚度、铰接孔内径以及腰形槽的调整行程，即可快速衍生出适配不同工位的铰接支座零件。
