双法兰90度弯管流体转接接头结构

　　该零件为管路系统中典型的90度弯通转接构件，两端均采用带安装孔的法兰式连接结构，主要用于在有限布置空间内改变流体管路走向，同时承担两端管路的对接定位与刚性支撑作用，在车用进气歧管、小型动力设备排气通路、液压站管路排布、工业通风支管以及紧凑型工艺管线改造场景中十分常见。

　　从现场装配逻辑来看，这类弯接头往往布置在机体侧壁与相邻管路存在垂直转向的位置：一端法兰贴合在机体预设的安装面上，通过两个穿过法兰孔的紧固件完成锁紧，另一端法兰则对接垂直方向的外接管路，法兰面与管口轴线保持垂直，保证密封面压紧后受力均匀。建模时优先将两端法兰的贴合面设为装配基准，先确定两个法兰面的空间垂直关系，再沿管口中心轨迹搭建90度弯曲流道，避免后续装配时出现管口错位、密封面偏斜的问题。

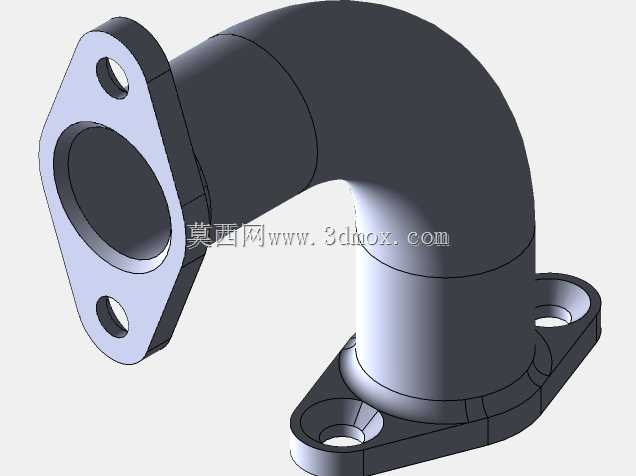

　　结构设计上，弯管主体采用等通径的圆弧过渡流道，转弯处没有尖锐折角，流体经过转向时的局部阻力损失更小，也能减少气流夹带杂质在转角处堆积的情况；管身外壁在弯弧段做了连续的壁厚过渡，既保证承压能力，也避免直角转折处产生应力集中。两端的法兰并非简单与管身垂直拼接：法兰与管壁衔接位置做了环形加强凸台，凸台沿管口周圈均匀延展，将紧固件锁紧时的面载荷分散到更大的管壁区域，防止法兰受压紧贴时根部出现开裂。法兰轮廓采用切边菱形的轻量化外形，仅在两个紧固孔位置保留足够的压紧宽度，去除了多余的外缘材料，在保证扳手操作空间的前提下缩减了零件整体占用体积。

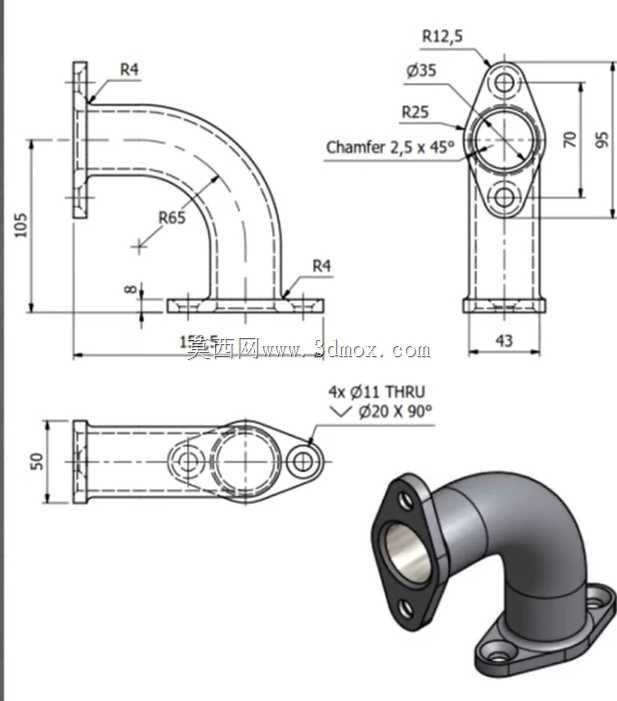

　　安装边界方面，两个法兰上的开孔均为光孔，孔位相对于管口中心对称布置，装配时紧固件从孔中穿过直接对接机体或配对法兰的螺纹孔，孔边到法兰外缘预留了标准紧固件的扳手让位距离，现场无需额外加工避让槽。弯管的弯曲半径取值兼顾了流道顺滑性与空间占用：弯曲半径过小会大幅提升流体转向阻力，过大则会让弯管向外凸出过多，挤占周边其他部件的布置空间，当前结构的弯曲半径在紧凑安装空间与通流效率之间取得平衡，管身最外侧轮廓到两端法兰安装面的距离经过校核，安装后不会与邻近的机体筋板、线束支架发生运动干涉。

　　从建模实现流程来说，先绘制两端法兰的贴合面草图，定位两个互相垂直的管口中心轴线，再扫描生成带均匀壁厚的弯管主体，之后分别在两端拉伸生成法兰毛坯，在法兰对应位置切除安装通孔，最后在管身与法兰交接处添加过渡圆角，所有特征保持参数关联：当管路通径、法兰孔距或安装高度需要根据整机布局调整时，只需修改对应草图尺寸即可快速重构模型，无需重新搭建全部特征。零件的所有密封面、安装孔位都预留了合理的公差补偿余量，三维数模完整还原了铸件毛坯到机加工成品的全部结构细节，可直接用于管路干涉检查、装配工艺模拟以及后续的工程图导出，也能作为同类型转向管路接头设计的参考参照，帮助结构工程师在紧凑设备空间内快速完成流体通路的转向布局设计。
