双路汇流异向弯管导流管路结构

　　这套管路构件面向需要两路介质在有限竖向空间内完成汇入、转向与导出的设备场景，常见于除尘系统支管汇合、粉体输送末端换向、通风设备排气接驳以及小型工艺管线的紧凑布置。结构主体由一根竖直主圆管和一根斜向接入的锥形支管组成，主圆管上端延伸出90度弯管，出口朝斜上方敞开；支管从主圆管侧下方斜向贴合接入，上端同样为开口圆端，两支管路最终在主立管内部形成汇流通道，整体没有额外法兰、阀门或支架特征，属于管路系统中的核心导流段单体。

　　从现场布置逻辑来看，这类构件主要解决两个工程问题：一是两路来流方向不一致，若直接采用直角三通对接，斜向支路介质冲入竖直主管时会形成强烈对冲，尤其输送含尘气流、颗粒物料时，对冲区容易产生涡流、物料沉积甚至管壁局部冲刷磨损；二是设备上方预留走管空间狭窄，常规三通加独立弯头的组合会占用较多横向与竖向尺寸，斜向锥形支管顺着汇入角度平滑过渡，能够把支路来流逐步导向主管上行方向，降低流向突变带来的阻力损失。主立管顶部的弯管承担最终转向作用，把竖直向上的介质流转为接近水平朝向的出口方向，方便对接后侧水平管段或设备接口。

　　结构细节上，主圆管全程保持等径圆柱形态，管壁厚度均匀，弯管段采用标准圆弧折弯过渡，折弯内侧与外侧曲率连续，没有尖锐折角，这种设计既能避免气流在转角处形成死区，也能保证管路承压时应力分布平缓，不会在折弯位置出现应力集中。斜向支管采用锥形变径结构，下端接入主管的位置管径较小，向上开口端管径逐步扩大，一方面扩口形态可以适配上游不同管径的来流管，另一方面锥段本身具备导流增速或减速的调节空间：当支路用于辅助进风时，渐扩结构能够降低入口流速、减少入口负压损失；当支路用于输送物料时，锥段平滑过渡也能避免颗粒在变径位置卡滞。支管与主立管的相贯线位置采用贴合焊接的构造形式，相贯切口完全匹配主圆柱外壁曲面，拼接后内壁过渡顺滑，没有突兀的接缝凸起。

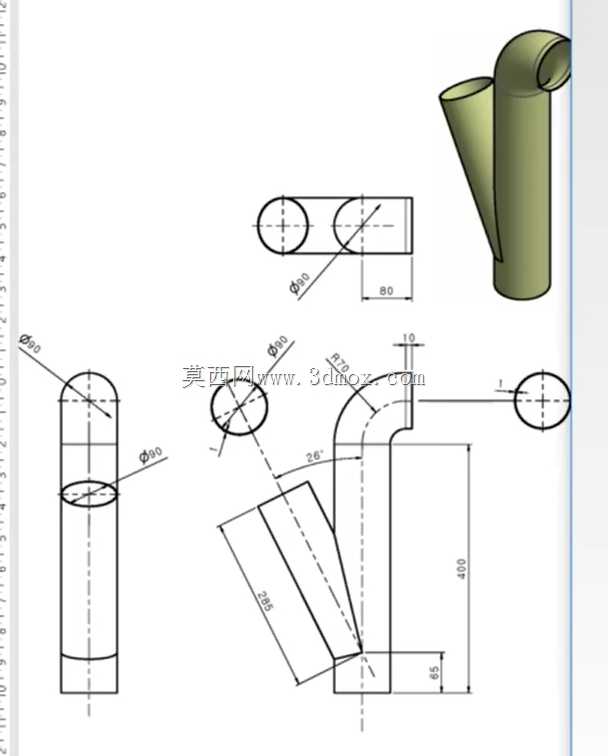

　　建模过程中需要重点把控三处几何边界：第一是弯管的折弯半径，折弯半径通常取主管道直径的1到1.5倍，过小会导致内侧流道挤压、外侧管壁拉伸减薄，过大则会额外增加顶部横向占用空间，设计时需要结合整机顶部到防护盖板的净距校核弯管最高点与出口端面的位置，保证安装后弯管外壁不与设备外壳、检修门发生干涉；第二是斜支管的接入角度，支管轴线与主立管轴线的夹角控制在30到45度区间较为合理，角度过陡接近垂直对接会丧失导流优势，角度过平则会拉长支管斜向长度，额外占用侧方安装空间，同时相贯口会过度切割主立管管壁，削弱主立管局部结构强度；第三是锥形支管的锥度变化，锥段两端管径差不宜超过单管直径的百分之四十，锥度过大会导致内壁坡面突变，反而增加流动阻力。

　　安装边界方面，构件下端主立管为直段开口，可直接插入下方设备基座预留的管道接口，或搭配快装卡箍、焊接法兰完成固定；顶部弯管出口端面为平切圆口，对接水平管时可预留密封垫安装位；斜支管上端开口朝向侧上方，外接软管或硬管时操作空间充足，无需在狭窄缝隙内完成紧固件拧装。整机装配时还要校核两支管开口的朝向：主弯管出口需对准后排风通道，斜支管开口需对准侧方来流设备，两个接口的方位角可在建模阶段通过旋转整体构件调整，无需改动管路本身曲面形态。

　　从受力与耐用角度考虑，整套构件无复杂内部活动部件，运行过程中仅承受介质压力、流致振动和管壁磨损，等厚管壁搭配平滑相贯过渡的设计，既方便钣金卷焊或一体铸造成型，也能在后期使用中快速清理内壁积存的物料，维护时无需拆解多余组合管件，非常适合中小型通风、输送设备的紧凑管路布局使用。
