三铰点联动传动摆臂支架结构

　　该构件属于多铰点联动传动系统中的摆臂类承载件，整体采用三角分布式铰接布局，三个带同轴通孔的圆筒铰座分别承担输入动力接入、执行端动作输出、机架侧回转支承的功能，铰座之间通过变截面箱型肋板连为整体，在自动化生产线的连杆输送机构、轻工包装设备的间歇摆送工位、小型专用工装的翻转定位单元中都可作为核心传力部件使用。实际装机时，三个铰孔分别穿装销轴与配套轴套，其中大直径端铰座内置辐条式减重孔盘，既可以作为铰接回转位，也可嵌入止推垫片、平面轴承来承受摆臂往复摆动过程中产生的轴向窜动力，另外两个小直径铰座分别对接驱动连杆与执行摆杆，当驱动端带动其中一个铰点做直线或回转动作时，整个臂体绕机架侧铰座做定角度往复摆动，将动力传递至末端执行工位，完成工件抬升、转位、压合或者轨迹导引的动作。

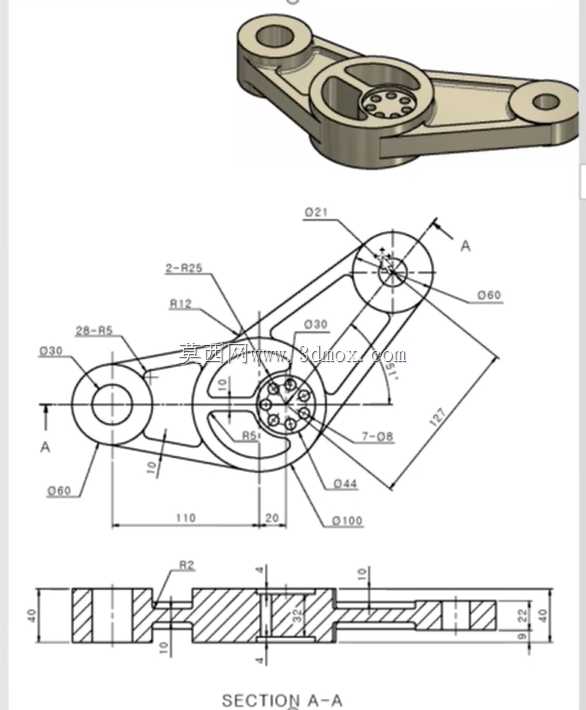

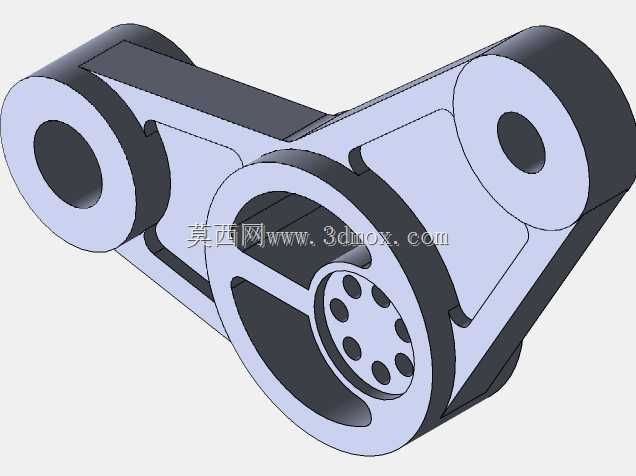

　　从结构设计逻辑来看，这类摆臂最核心的要求是在长期交变载荷下保持三个铰孔的中心距精度与同轴度，避免臂体变形导致销轴卡滞、连杆别劲。建模阶段首先要锁定三个铰点的中心距参数，该布局下两小铰座中心处于臂体上侧同一水平基准，大铰座中心位于臂体下侧靠前位置，三点构成稳定三角形传力路径，铰座外壁做加厚凸缘处理，销轴贯穿后凸缘端面可以直接贴合连杆或支座的贴合面，不用额外加装隔套就能控制轴向间隙。连接三个铰座的臂身没有采用等厚实心板结构，而是在臂体中部开出大面积镂空槽，槽边保留一圈封闭的箱型侧壁，侧壁厚度根据摆臂承受的最大弯矩做匹配，既削减了臂体整体自重，降低往复摆动时的惯性冲击，又让整个构件形成闭合的薄壁承力框架，刚性并不会因为镂空出现明显下降。大铰座内侧的辐条式孔盘是细节设计的重点，八处圆周分布的通孔在不削弱铰座外圈承载壁厚的前提下，进一步去除了非受力区域的冗余材料，同时该端面的辐条格还可以作为润滑脂的存贮空间，销轴装配后润滑脂可以留存于孔位间隙中，延长铰接副的维护周期。

　　安装边界方面，三个铰座的外圆直径、铰孔内径需要和选配的销轴、轴套形成公差配合，铰孔推荐采用H7级公差，销轴选用h6公差，保证回转间隙控制在合理范围；臂体整体的外轮廓宽度要小于安装工位两侧墙板的内侧间距，装配时臂体处于两墙板之间，三个铰点的销轴两端分别支撑在墙板孔位中，摆臂的摆动行程范围内，臂身外侧的镂空边缘、铰座凸缘都不能和周边的输送料道、驱动气缸或者其他联动杆件发生运动干涉。臂体的厚度方向预留了足够的贴合余量，和相邻连杆对接时，贴合面的平面度需要在加工时保证，避免销轴受附加弯矩。这类构件在实际工况中通常承受反复的拉压与弯曲复合载荷，建模时可以在三个铰孔处分别施加约束与工作载荷做静力学校核，重点观察臂身镂空槽的转角位置、铰座和肋板的衔接圆角处的应力分布，在应力集中的衔接位置保留自然过渡圆角，不要出现直角锐边，既降低加工时的应力开裂风险，也能缓解长期往复摆动带来的疲劳损伤。整个结构没有复杂的异形曲面，全部由回转体、拉伸薄壁体与切除特征组合而成，建模过程中可以先绘制三点铰点的中心布局草图，再依次生成各铰座实体、臂身连接肋板，最后完成镂空槽、辐条孔与过渡圆角的制作，特征逻辑清晰，后续修改铰点中心距、铰座孔径或者臂身厚度时，只需要调整前期草图参数即可快速衍生出不同载荷规格的摆臂系列件，适配不同行程、不同负载的联动传动工位。
