在自动化产线的工装夹具、推料工位、门体启闭以及小型压装单元里,这类缸径100mm、有效行程200mm的活塞执行元件属于非常常见的动力部件。整套结构的核心是筒身内部的活塞组件,压缩空气进入缸筒两端的气口后,压差作用在活塞端面上,把气压能转化为活塞杆的直线往复运动,输出端可以连接推板、压头、摆臂或者夹具滑块,完成工件移位、夹紧、顶升、阻挡等动作。从现场布置来看,200mm的行程足以覆盖多数短距离输送工位的避让需求,100mm缸径在常规0.5~0.7MPa供气压力下可以输出数千牛的理论推力,选型时需要扣除杆侧承压面积带来的回程拉力差值,同时把负载摩擦、导向偏载、动作加速度带来的附加载荷计入安全系数,一般静载工况取1.5~2倍余量,

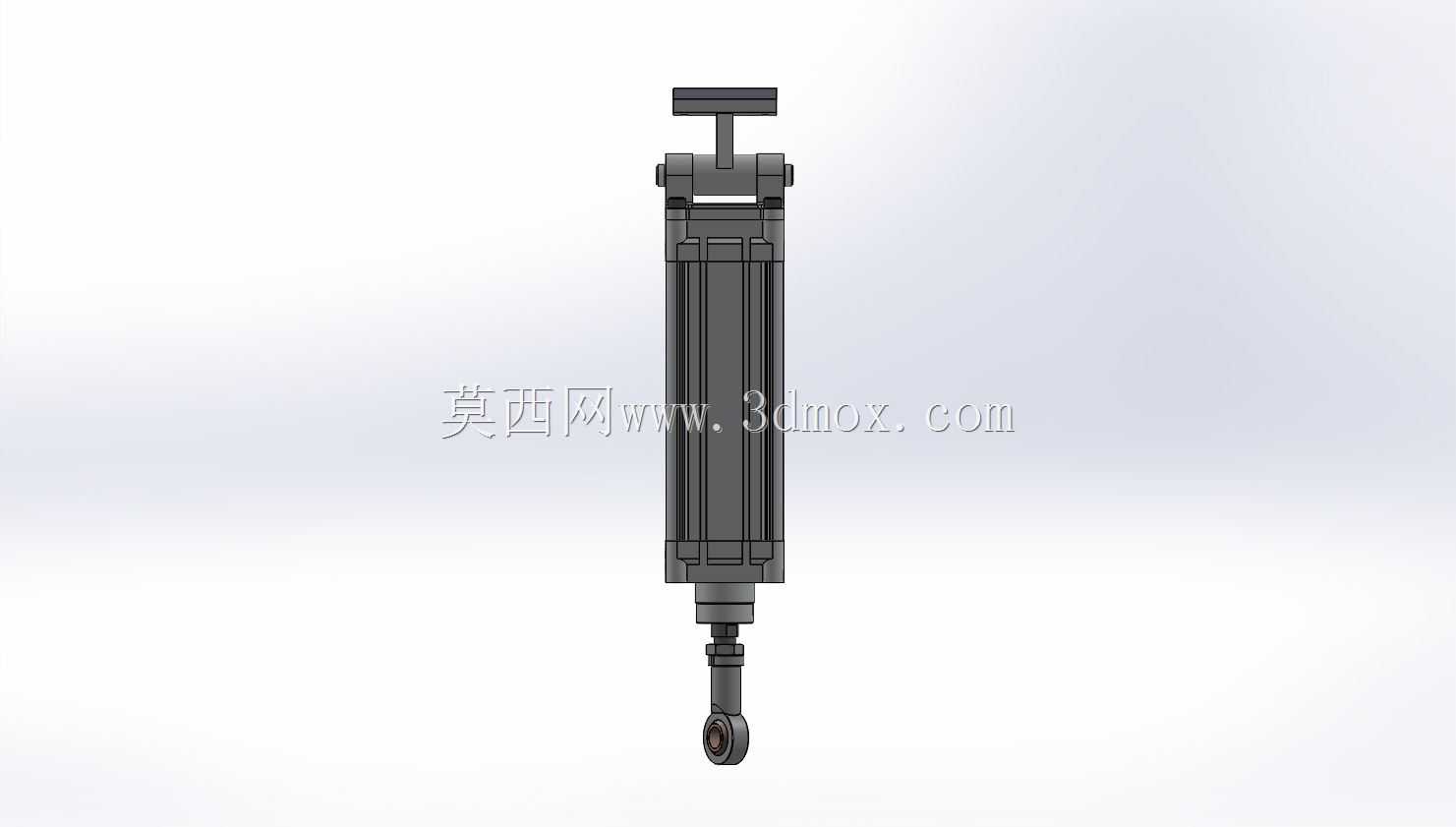

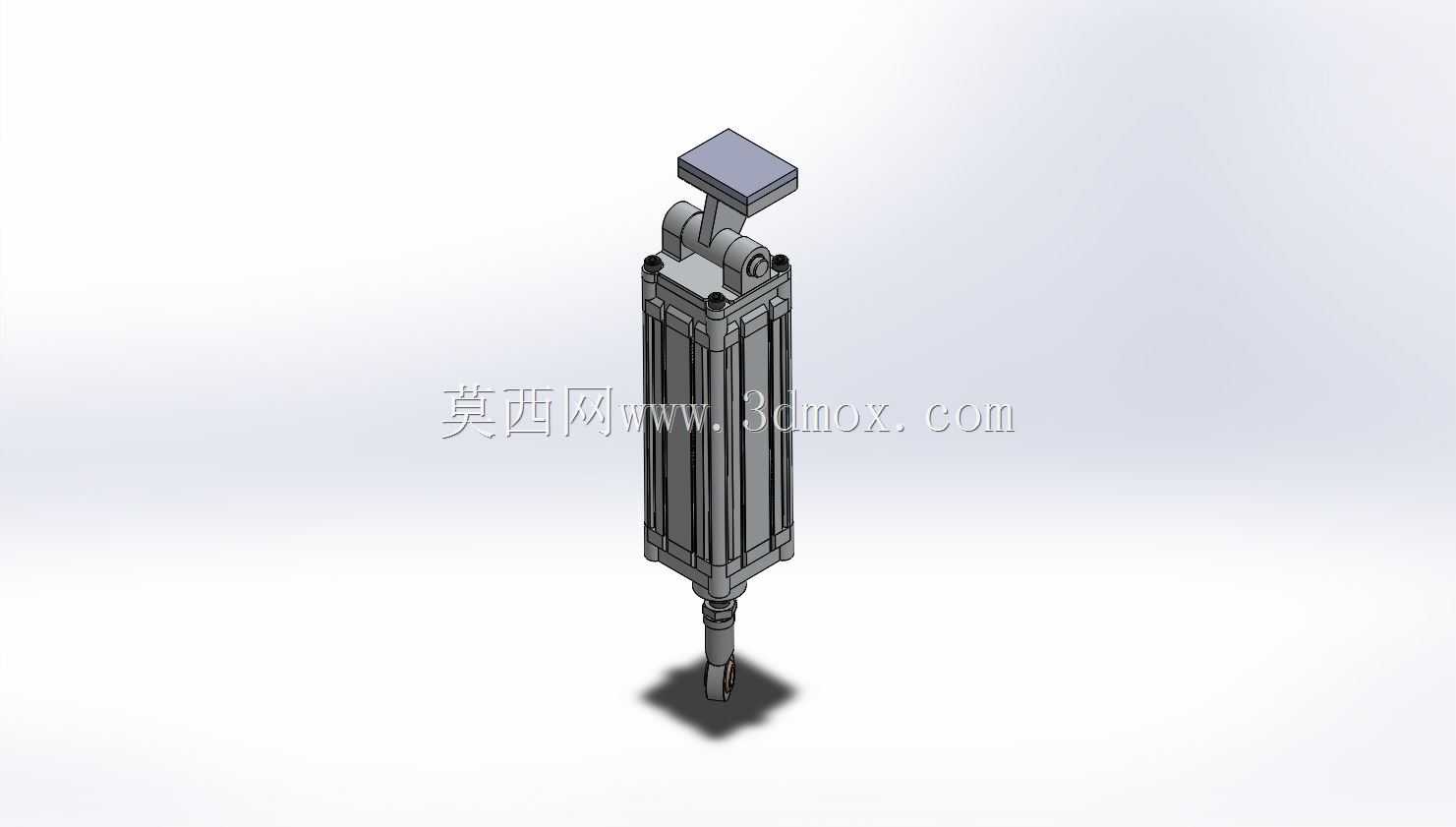

高速往复或者带冲击的工位则要把余量放大到3倍以上,避免活塞密封圈长期处于极限承压状态。结构建模时首先要理清缸筒的外形边界,这款缸体采用方形拉杆式外轮廓,四周的纵向拉杆把前端盖、后端盖和铝质缸筒拉紧成整体,相比圆形筒身,方形外侧面自带安装基准,既可以直接通过缸体侧面的通孔锁附在设备立板上,也能配合磁性开关卡槽固定行程检测传感器,不需要额外加装抱箍支架。活塞杆从前端盖中心伸出,端盖内部集成导向套和防尘圈,导向段长度要和活塞杆直径匹配,侧向力偏大的工况下导向套长度不足会导致杆部偏磨,进而拉伤缸筒内壁。尾部的铰接座结构是这套模型很有代表性的设计点:后端盖上方延伸出双耳铰支座,配套横向销孔,可以和设备机架上的单耳座穿轴连接,
让缸体在活塞杆伸出缩回过程中随负载小幅摆动,适配翻转门、杠杆压紧机构这类运动轨迹不是纯直线的场合,避免刚性安装下活塞杆承受径向弯矩。前端活塞杆的外螺纹段用来锁紧负载接头,建模时要保留螺纹退刀槽和端面中心孔,实际装配中如果接头拧入深度过深,会顶撞活塞端面导致行程不到位。顶部的方形方块结构对应阀岛或者行程限位组件的安装位,周边的紧固螺钉、销钉都按实际装配关系排布,缸筒外壁的加强筋沿轴向贯通,既提升筒身抗弯刚度,也给磁性开关提供走线槽。安装边界校核阶段要先确认缩回状态总长度和伸出状态总长度,200mm行程意味着活塞杆完全伸出时整机轴向尺寸会比缩回状态多出200mm,周边机架、护罩、输送线体必须预留对应的运动空间,
尾部铰接点的回转半径也要同步校核,防止缸体摆动时和周边管线干涉。侧向负载不能直接作用在活塞杆末端,长行程工况下建议在负载侧加装直线导轨做导向,气缸只提供驱动力,导向件承受弯矩和径向力,这样能大幅延长活塞密封圈和导向套的使用寿命。气口位置布置在端盖侧面,配管时要留出气管弯曲半径,往复运动中不能让气管被拉扯弯折。这套三维结构把拉杆、端盖、活塞、活塞杆、铰接座、密封安装槽、紧固件都做了独立拆分,结构工程师可以直接在此基础上修改缸径、行程、安装形式,切换成脚座安装、法兰安装或者脚架安装方案,也可以把密封槽尺寸调取出来核对密封圈选型,对于非标自动化设备的布局设计、工位动作仿真、安装干涉检查都有直接参考价值。做运动仿真时可以给活塞杆添加直线移动副,给尾部铰接添加旋转副,模拟不同摆角下的出力变化,提前验证机构死点和推力角度,避免设备装配后才发现力矩不足、行程卡死或者安装空间不够的问题。
