杆端铰接关节轴承连接头结构

　　该零件属于杆端铰接类连接端头，在各类需要补偿轴线偏差、承受交变拉压载荷的机械传动与支撑链路中十分常见，常见于液压油缸活塞杆外端、气动执行机构推杆末端、工装夹具调节连杆、车辆悬挂拉杆、自动化设备门体撑杆、农业机械联动杆件以及轻型输送线张紧调节机构中。它的核心作用是在两根杆件之间建立可小角度摆动的铰接约束，既传递轴向拉力与压力，又允许被连接件之间存在一定范围内的角度偏转，避免刚性螺纹连接在装配误差、机架变形或运动过程中出现别劲、螺纹根部应力集中甚至杆体弯曲断裂的问题。

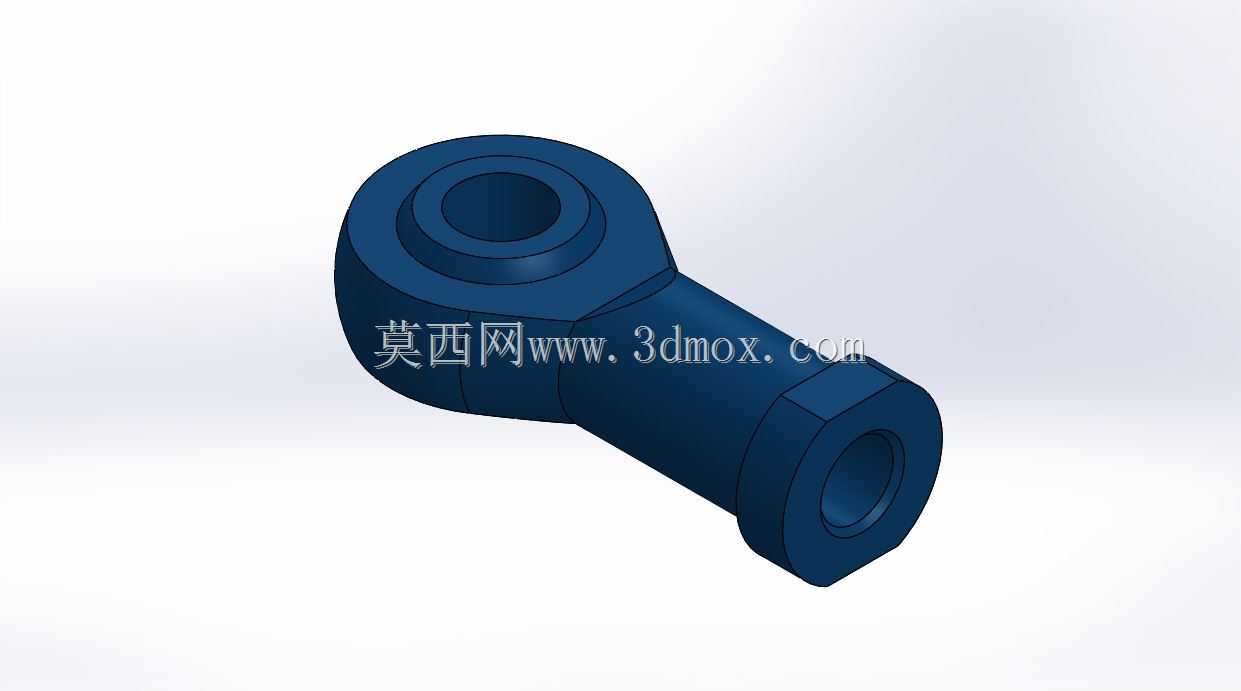

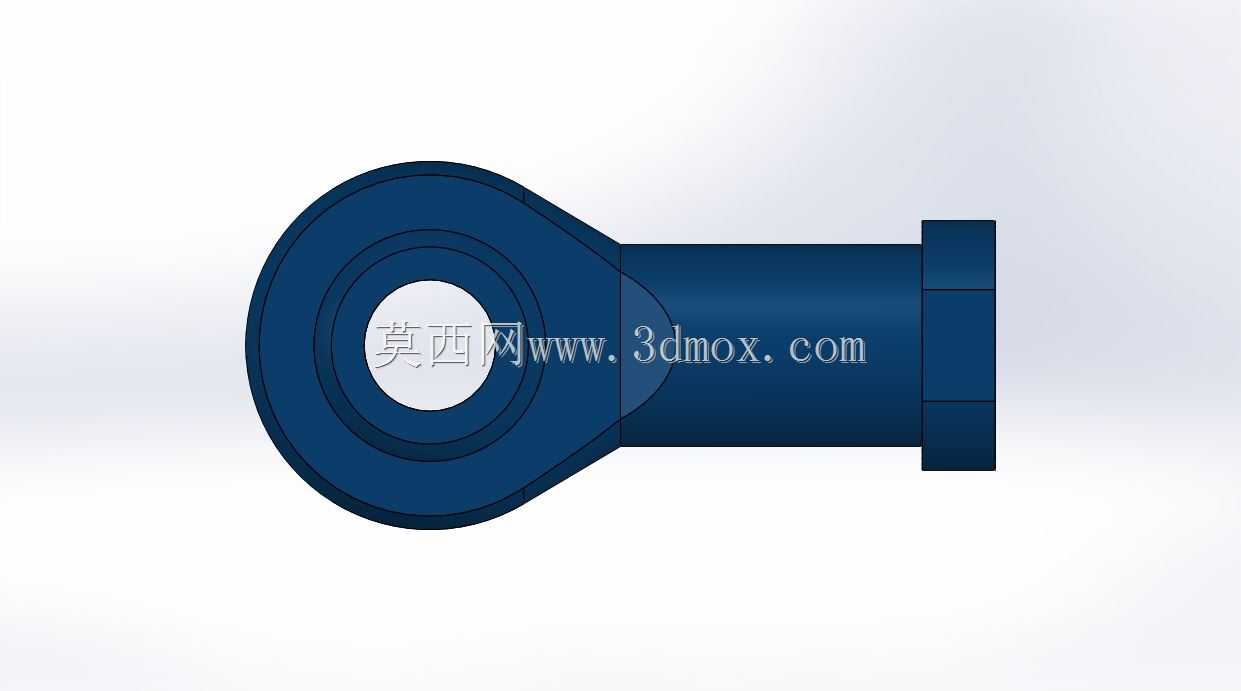

　　从结构布局来看，零件一端为带内孔的环眼头部，环眼内部用于装入关节轴承衬套或直接作为铰接孔使用，孔壁预留足够壁厚以承受销轴传递的径向载荷；环眼外侧采用阶梯加厚轮廓，靠近孔口处做出凸台，既增强孔口局部刚度，也为销轴端面、挡圈或润滑密封件留出安装空间。另一端为带内螺纹的圆柱柄部，内螺纹用于旋入外部螺纹杆，通过螺纹旋合长度调节连杆总距，实现张紧度、行程间隙或安装位置的微调。柄部与环眼之间采用平滑过渡的变截面颈段，把头部的环形载荷顺畅传递到柄部螺纹段，减少截面突变带来的应力集中。柄部末端加工出六角平面，装配时可用扳手夹持拧紧，避免旋装时整个环眼随动，也方便在狭小空间内施加预紧力矩。

　　建模时先以回转思路确定环眼头部与柄部的主体轮廓，再在头部建立铰接孔轴线，保证孔轴线与柄部螺纹轴线垂直相交，这是杆端接头最关键的几何基准。环眼外圆、端部凸台和柄部外圆按同轴关系分层绘制，过渡颈段通过放样或融合特征连接，使外表面连续顺滑；柄部末端的六方面采用拉伸切除或对称平面切削得到，平面位置需避开螺纹有效旋合区，防止削弱螺纹牙底强度。内螺纹按标准螺纹小径、牙型和旋合长度建模，环眼内孔根据配套关节轴承的外径设定配合尺寸，孔口可根据装配需要添加倒角或挡圈槽。整体壁厚分配遵循头部厚、柄部实、过渡缓的原则，环眼最薄处仍保留足够承载截面，颈段过渡圆角不能过小，否则在交变载荷下容易从转角处萌生疲劳裂纹。

　　实际选型与安装时，首先要确认铰接孔直径与销轴直径匹配，销轴穿过环眼后由开口销、卡簧或端盖限位，孔与销轴之间保留转动间隙；柄部内螺纹规格需与对接螺杆一致，并保证足够旋合长度，通常不小于螺纹公称直径的一倍以上，以防拉脱。两根被连接件的轴线偏差不能超过关节允许摆角，安装后环眼应能绕销轴自由摆动，柄部螺纹锁紧后需采取防松措施，如锁紧螺母、螺纹胶或并紧结构，避免设备振动导致连杆长度变化。外形边界上，环眼最大外径决定销轴周边所需空间，柄部长度决定螺纹调节行程，六角夹持面要预留扳手操作距离，铰接孔两侧还要留出销轴装入和挡圈固定的位置。

　　这类端头在设备运行中主要承受沿柄部轴线的拉压载荷，同时通过环眼处的摆动吸收横向错位，因此结构上特别关注孔壁挤压强度、螺纹抗拉强度以及过渡段疲劳寿命。三维设计中把配合孔、螺纹、扳手位和过渡圆角准确表达出来，能够直接用于干涉检查、装配模拟和工程图出图，也便于后续根据载荷大小缩放规格或更换轴承衬套形式。
