MQ9收割者察打一体无人机外观结构

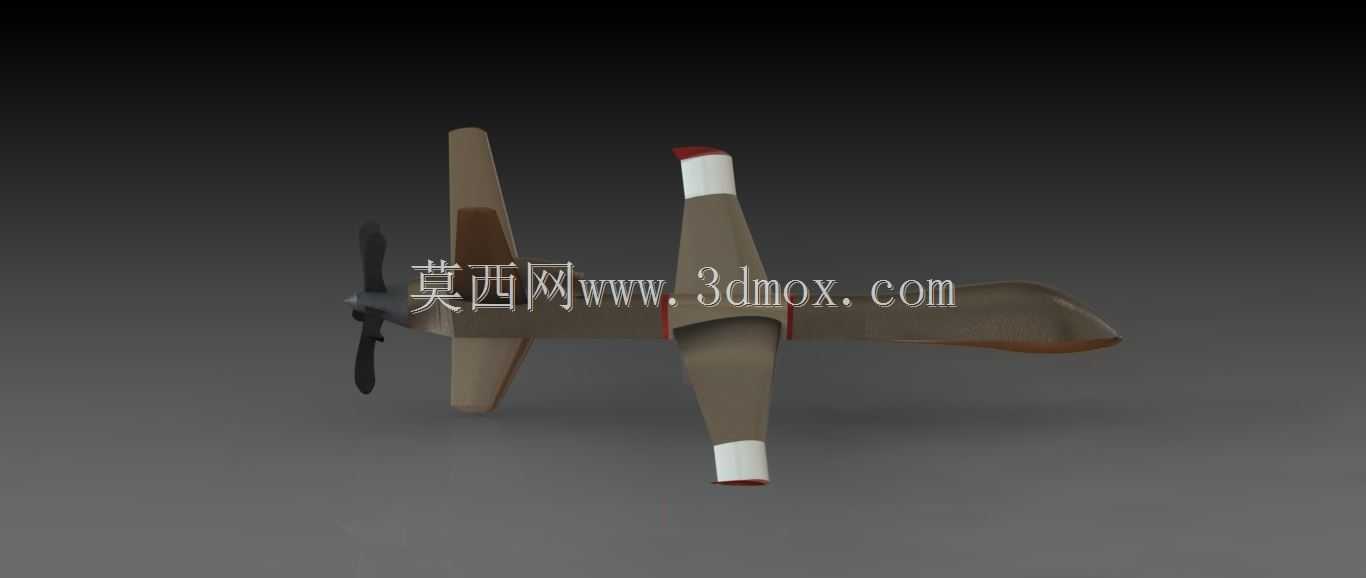

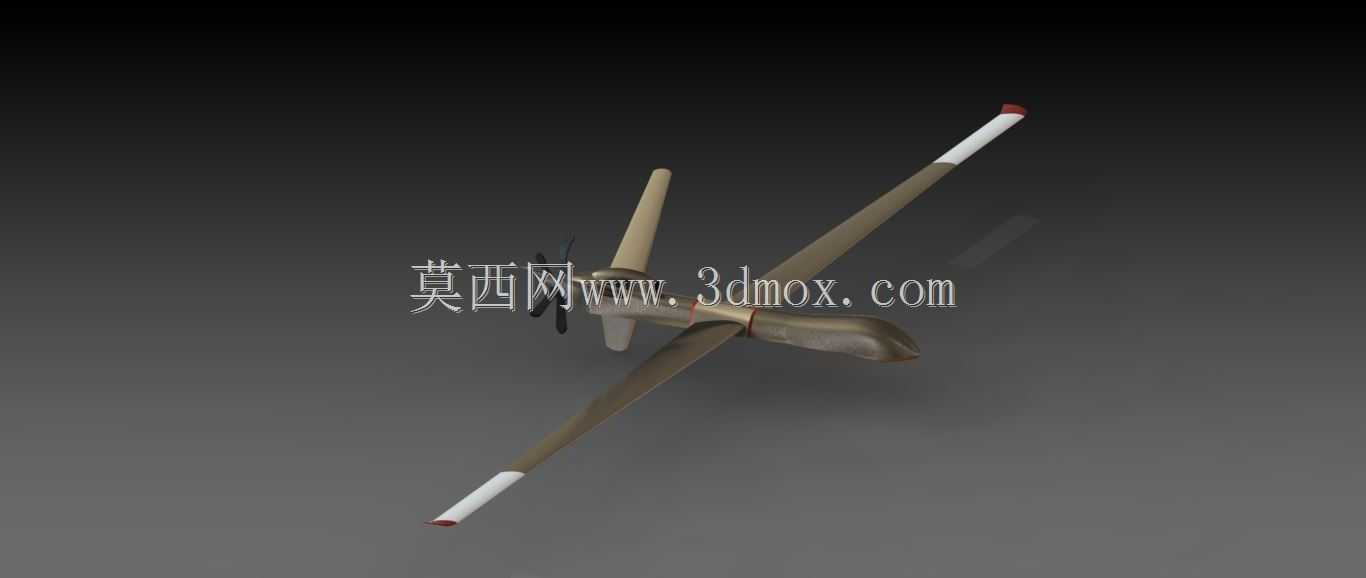

　　该模型呈现的是一款中高空长航时察打一体无人机的整机外观与主要气动部件，适合用于航空装备结构认知、无人机方案展示、教学演示以及影视仿真场景搭建。从工程视角看，这类平台的核心价值在于以较低的出动成本完成持续侦察、目标监视、边境巡逻和精确打击任务，因此整机设计围绕高升阻比、长留空时间和多任务挂载展开。

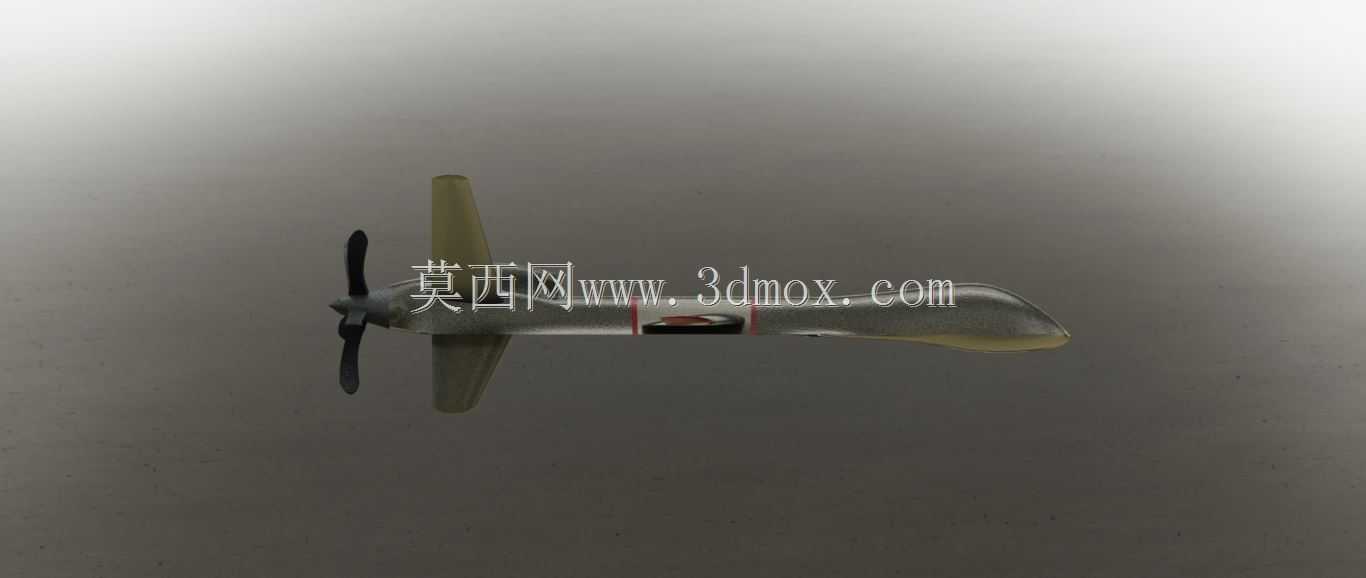

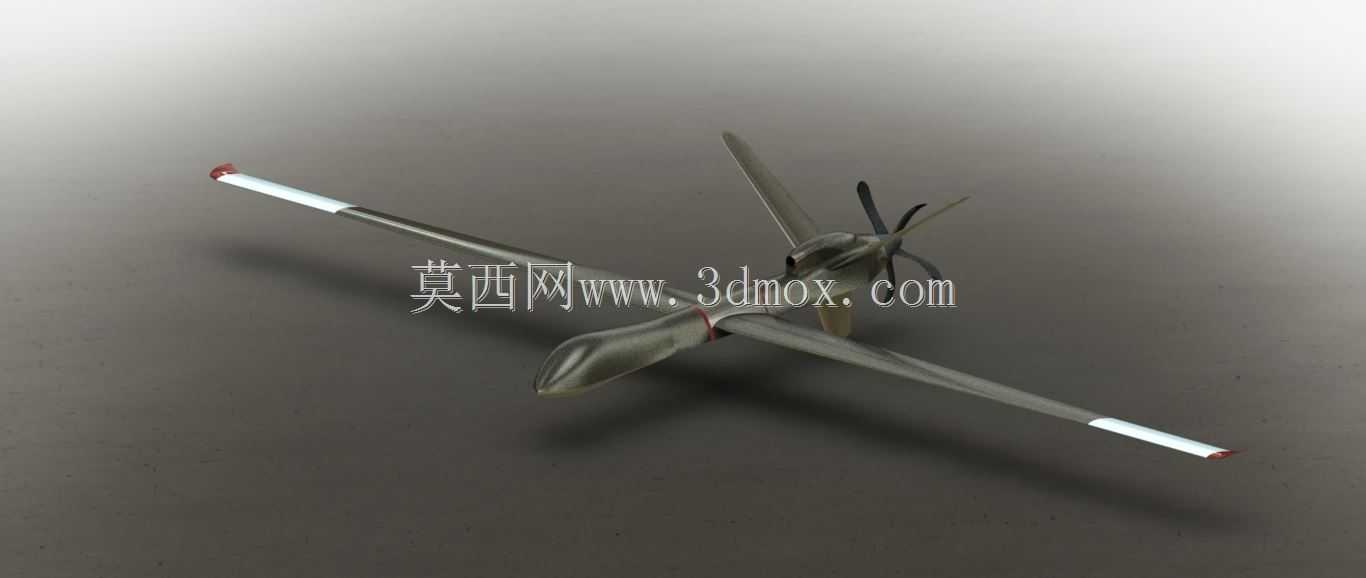

　　机身采用细长流线型布局，前部为任务载荷与航电设备集中区域，中段容纳燃油箱、飞控系统和结构承力框架，后段延伸至尾推动力舱。机头轮廓圆润并向下过渡，既为光电/红外传感器转塔预留安装空间，也有利于降低巡航阻力。机身下部在实际装备中可布置任务挂点、天线窗口和设备维护口盖；建模时需要重点控制截面渐变规律，避免蒙皮曲面出现褶皱或曲率突变。

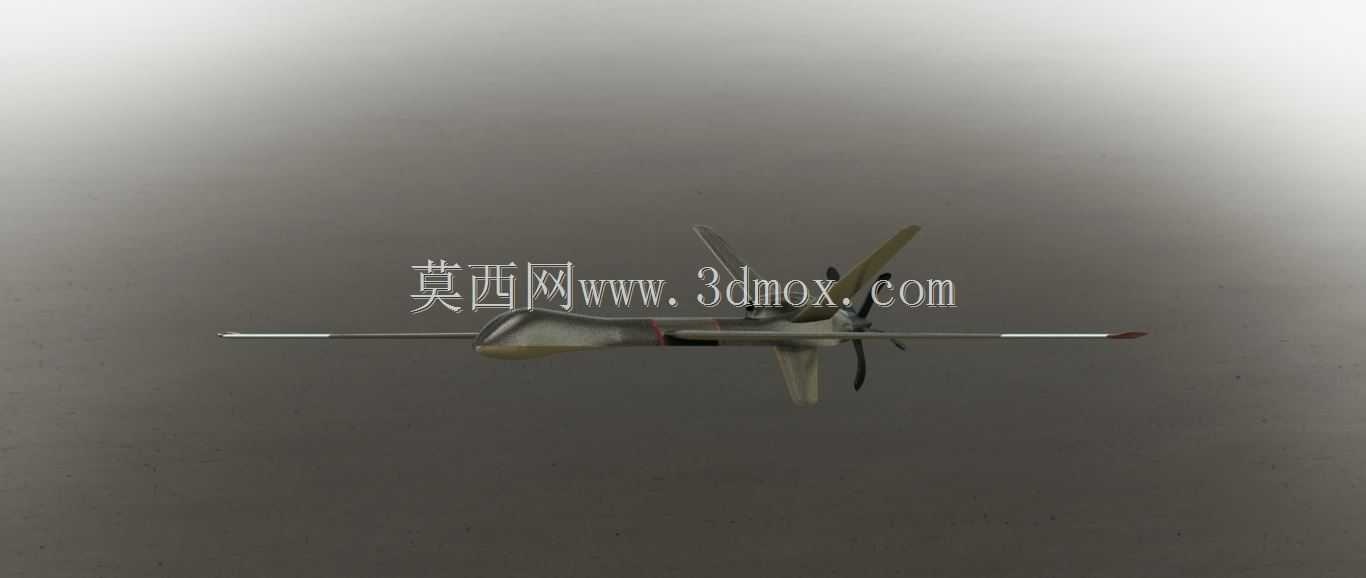

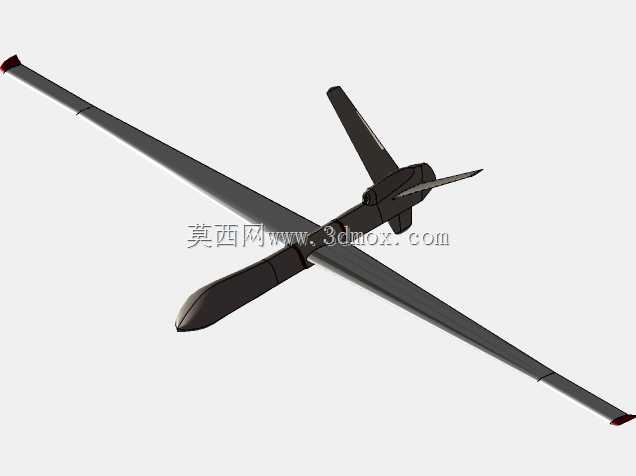

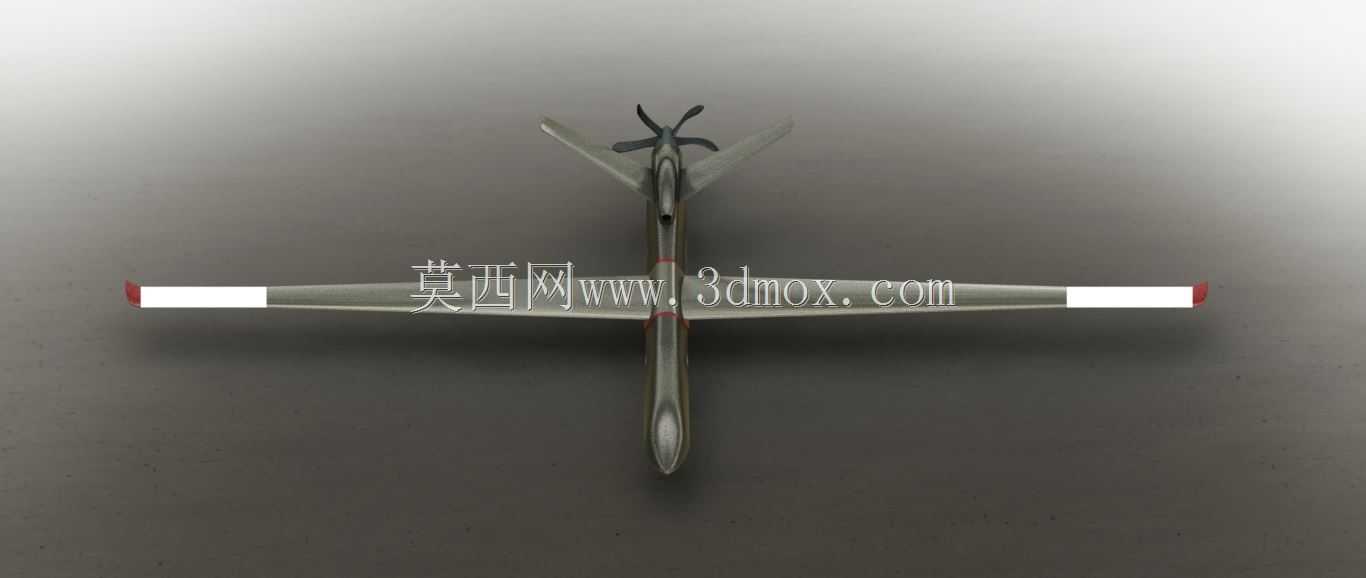

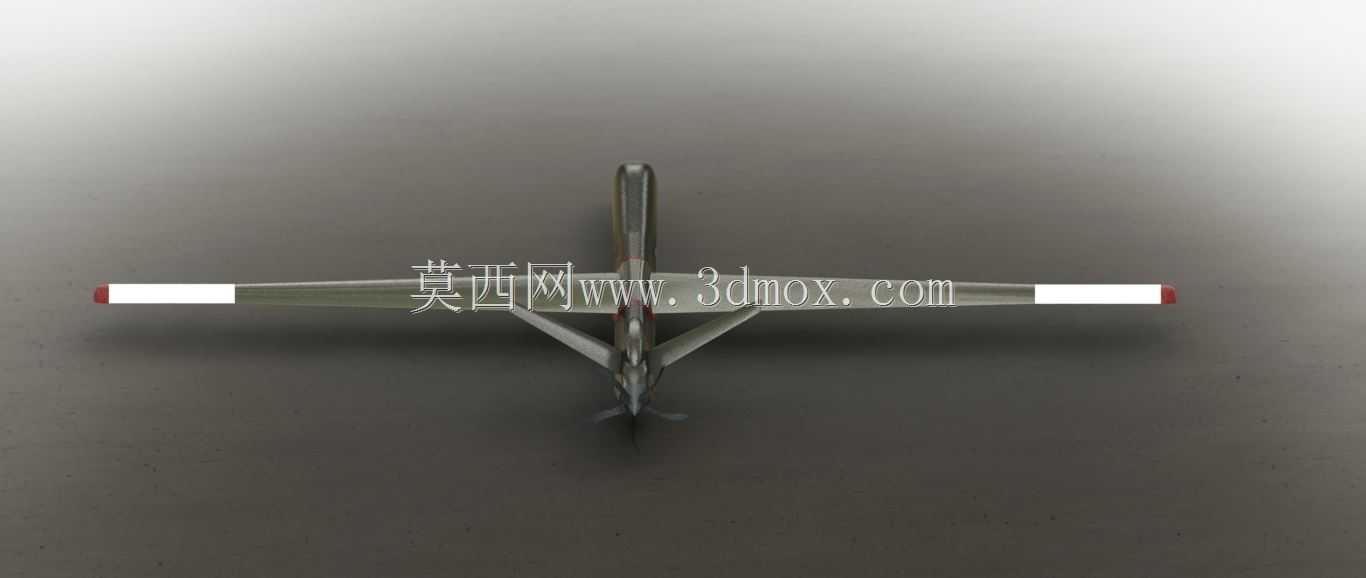

　　机翼为大展弦比平直翼，翼展相对机身长度较大，是长航时无人机最典型的特征。这种翼型选择不以高速机动为目标，而强调低速巡航效率、升限维持能力和单位油耗下的航程表现。机翼前缘平直，后缘可设置副翼和襟翼区域，翼尖通过白色标识段进行视觉区分。结构布置上，机翼内部通常布置翼梁、翼肋、燃油管路和控制线束，外侧需要考虑气动弹性变形；在三维装配中，机翼与机身对接面、翼身整流区和拆装边界应保持连续，便于后续展开结构细化。

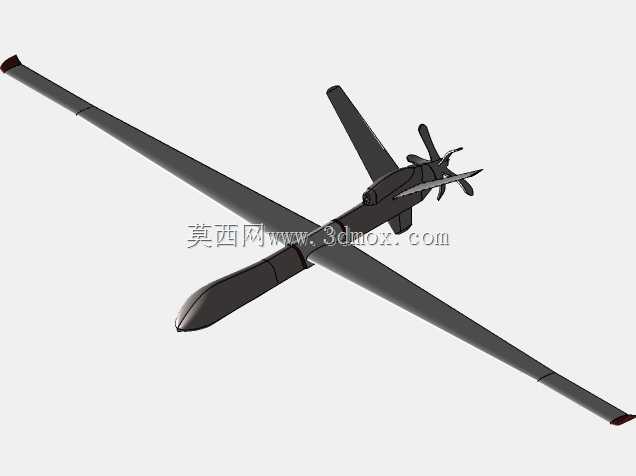

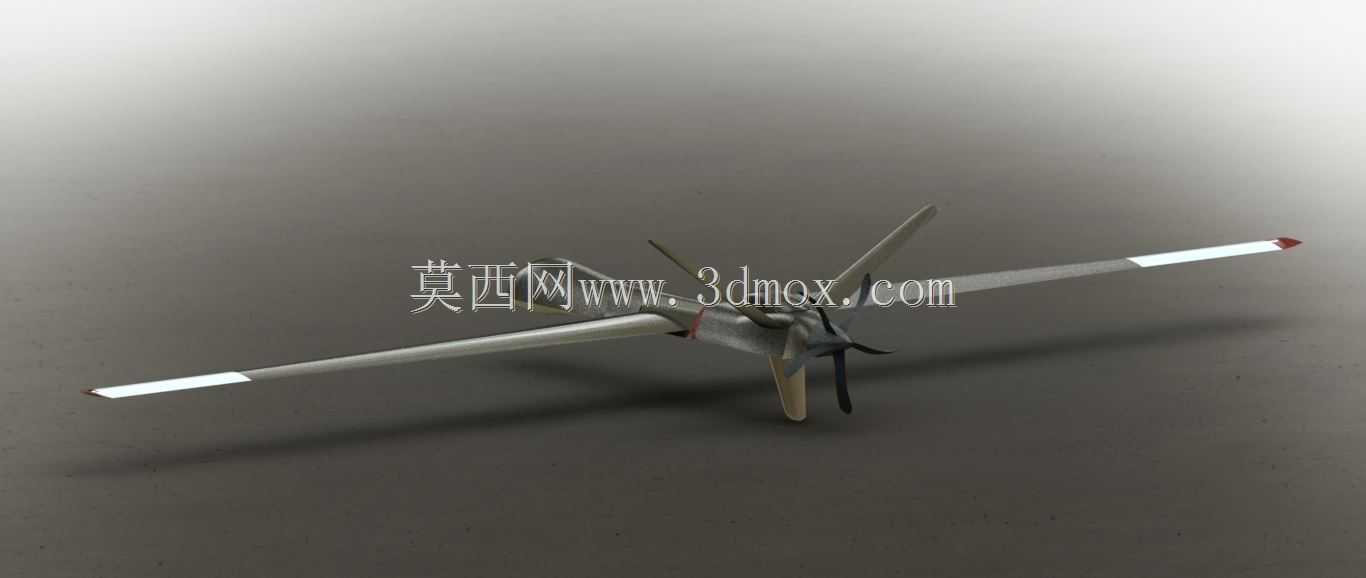

　　动力形式为机尾单发活塞/涡桨推进方案，尾部可见多叶螺旋桨。推进式布局使螺旋桨位于机身后方，可减少前部任务设备受到的气流扰动，也为机头传感器提供更干净的视野。尾撑与垂尾、平尾共同构成稳定尾翼组，垂尾提供方向安定性，平尾负责俯仰配平。模型中尾翼与后机身的连接位置需要关注传力路径，实际设计中此处会承受螺旋桨振动、尾翼气动载荷和着陆冲击，整流外形不能只追求视觉顺滑，还要兼顾内部支架和维护开口。

　　起落装置虽在外观图中表现较弱，但此类无人机一般采用前三点式起落架或可回收/伞降回收组合方案。若用于结构深化，应在前机身布置前起落架舱，在机身中段或翼身交接区布置主起落架支撑点，并校核地面滑跑、侧风着陆和制动状态下的载荷。对于展示级模型，可简化起落架细节；若用于仿真训练或机构设计，则需要补充收放作动筒、舱门联动、轮胎压缩量和停机角等参数。

　　任务挂载方面，察打一体无人机通常在机翼下方设置多个挂点，可携带小型制导武器、副油箱或任务吊舱。挂点位置不能随意布置，需要与机翼主承力梁、燃油管路和电气接口协调，同时保证外挂物与地面、螺旋桨旋转平面之间具有安全间隙。投放时还需考虑气动干扰、分离轨迹和机翼颤振边界，因此挂架外形多采用低阻截面，并通过标准机械接口与机翼连接。

　　从外形尺寸和安装边界看，这类无人机翼展大、机身长，整机在库房停放、地面牵引和运输拆解时都需要明确分段方案。常见做法是将机翼、尾翼、螺旋桨和任务吊舱设计为可拆装单元，机身作为主运输模块。三维建模时应建立统一基准轴线：以机身对称面为X-Z基准，以机翼四分一弦线或机身水平基准线确定安装角，螺旋桨旋转平面需与发动机输出轴垂直。翼身对接孔位、尾翼安装面、传感器转塔中心和挂点坐标都应参数化，便于后续改型时调整展长、弦长和尾翼容量。

　　曲面建模的难点集中在机头、翼身融合段、发动机舱和尾翼整流区。机头需要兼顾传感器视野与气动连续性；翼身融合段要处理机翼上反、安装角和机身截面之间的过渡；发动机舱则要保证螺旋桨桨尖间隙、冷却进气口和排气方向合理。对于结构设计人员，外观模型可作为总体布置底图，进一步细化框肋站位、设备舱分隔、检修口盖、线缆通道和挂载接口；对于选型与仿真人员，则可据此评估巡航构型、雷达/光学展示效果以及地面保障空间。整体而言，该作品准确还原了长航时察打一体无人机的典型形态，突出大展弦比机翼、尾部推进螺旋桨和细长机身等关键特征，可作为航空装备三维方案设计与结构学习的基础参考。
