双尾撑长航时固定翼无人侦察测绘机

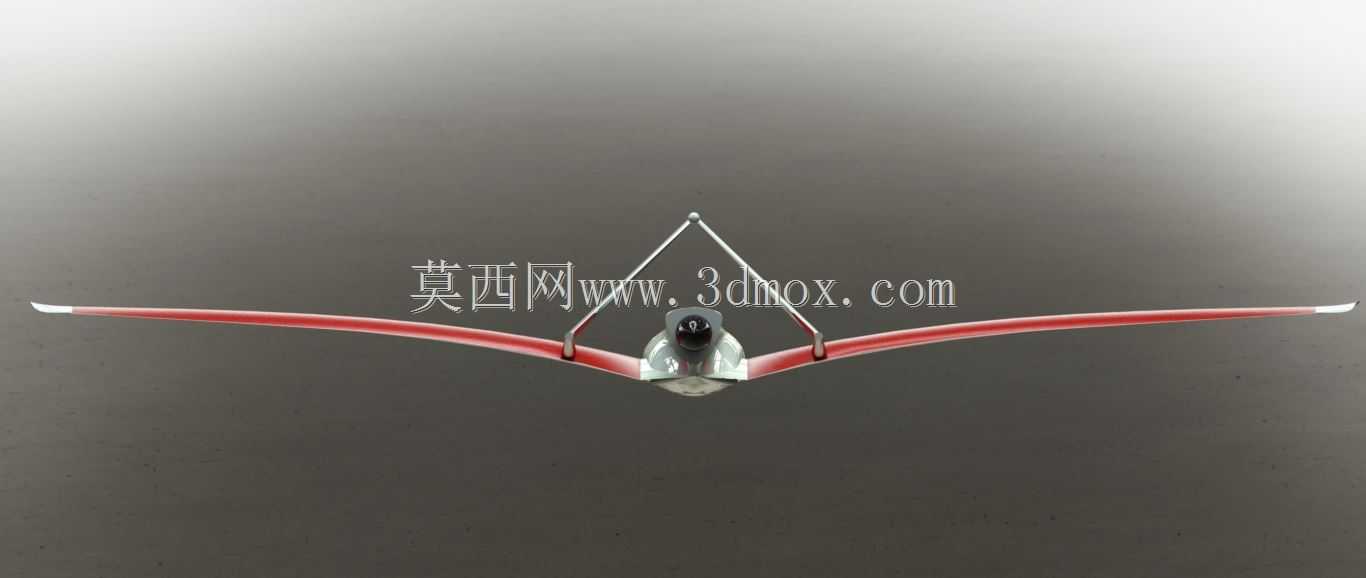

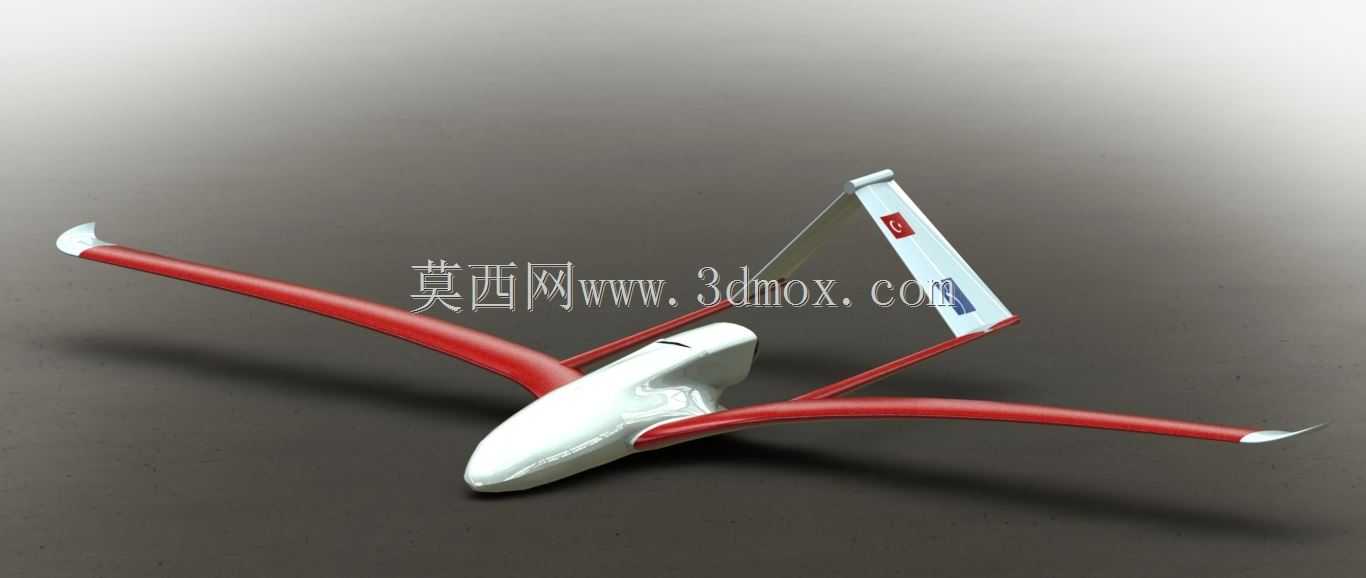

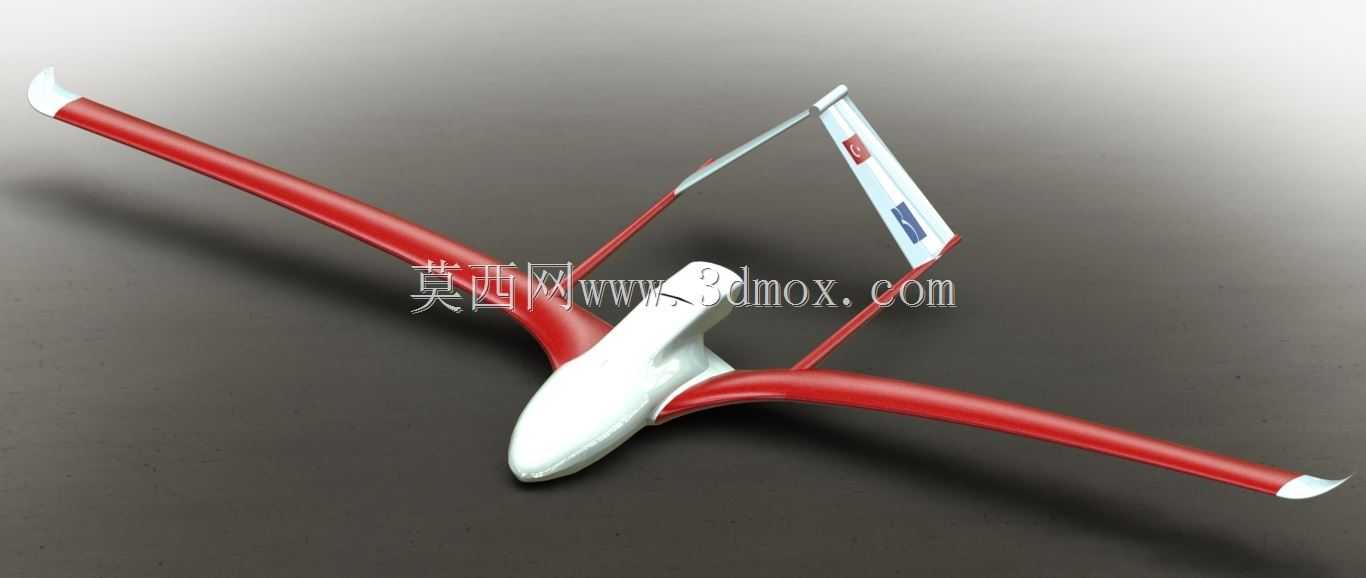

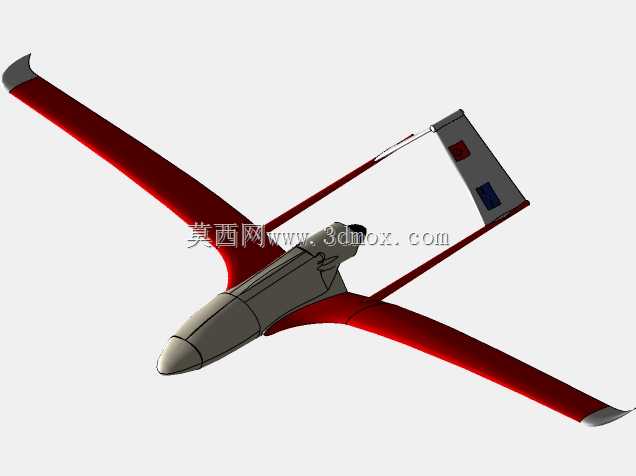

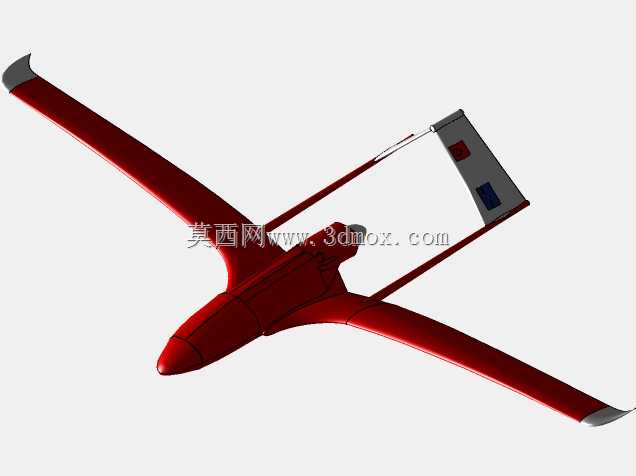

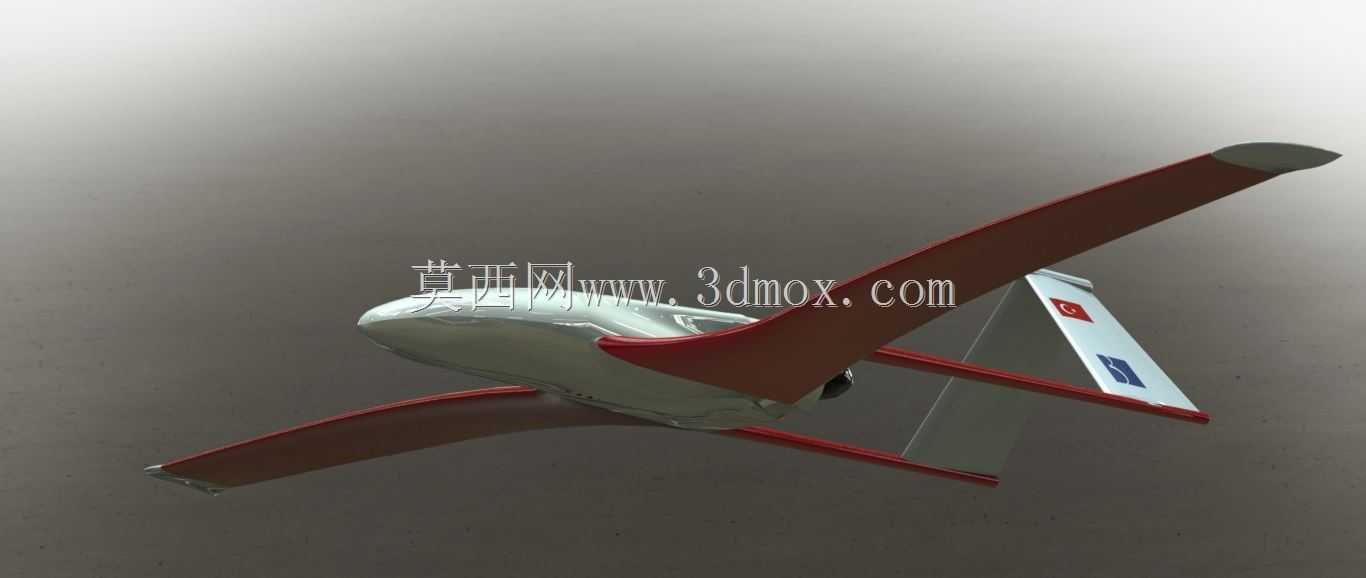

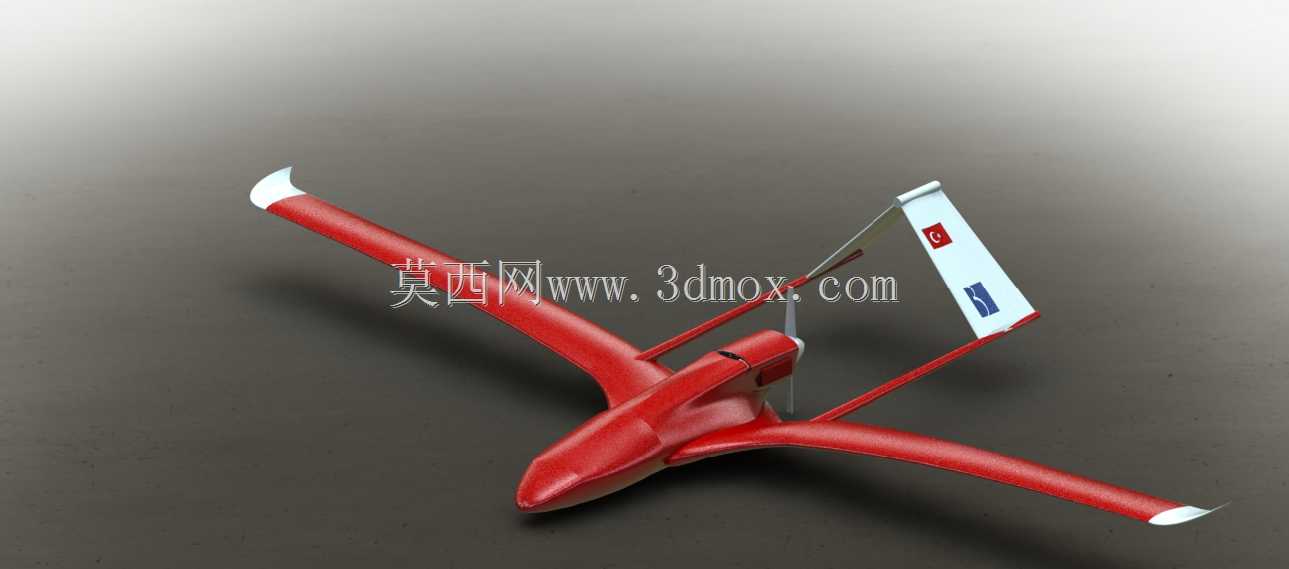

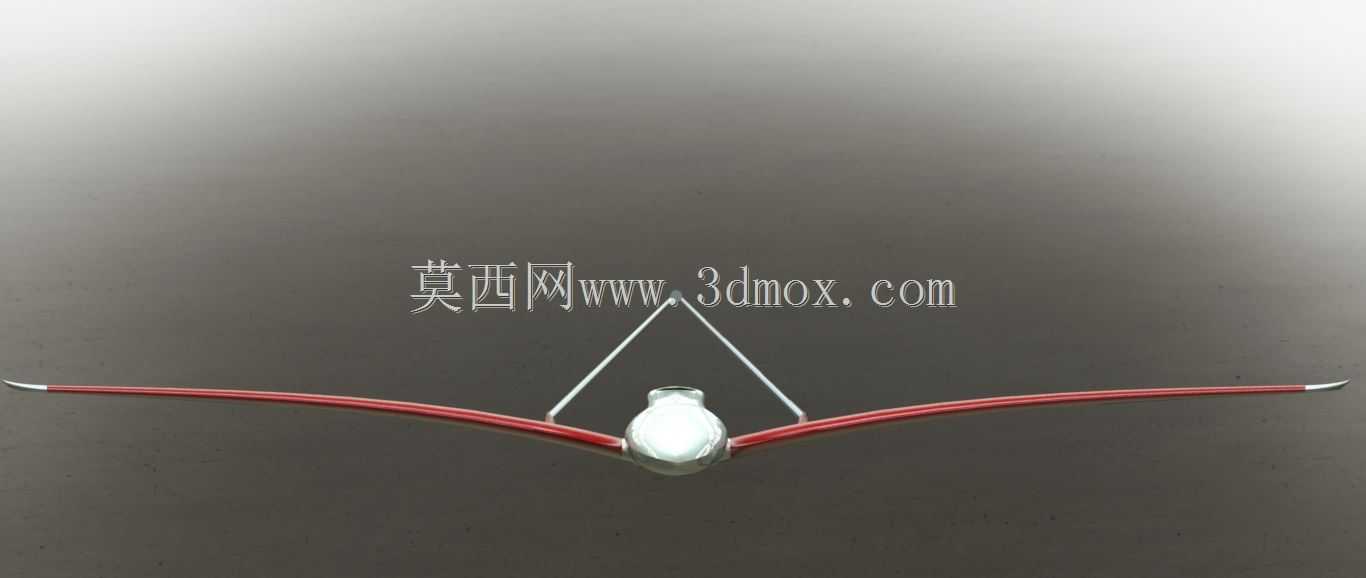

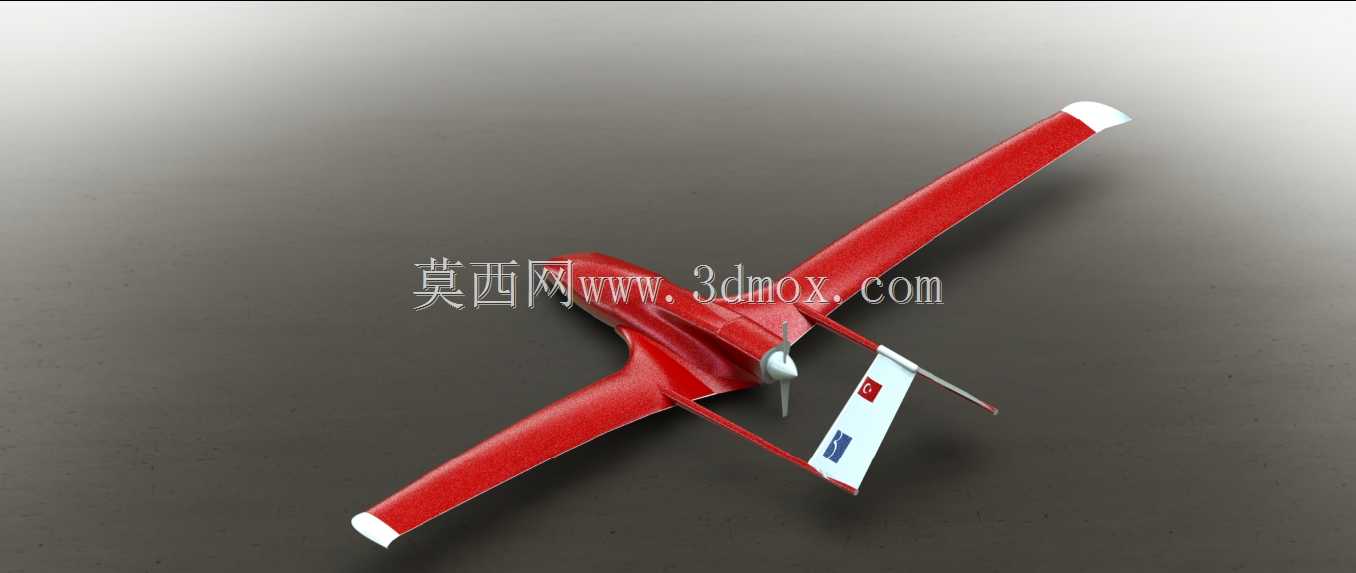

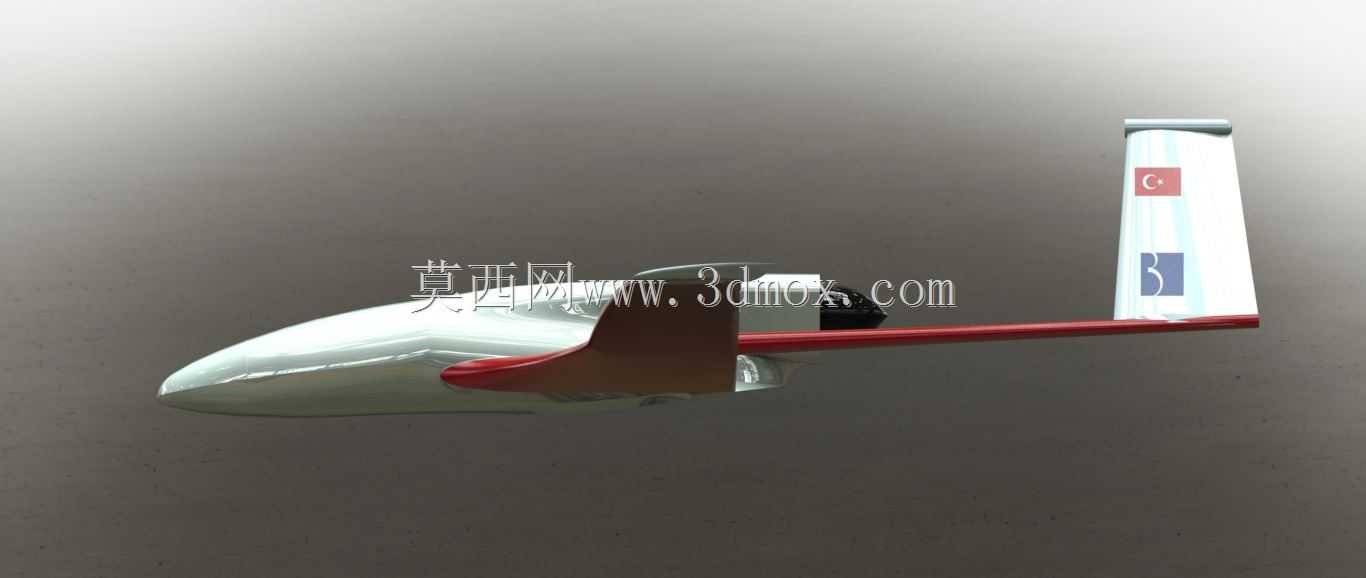

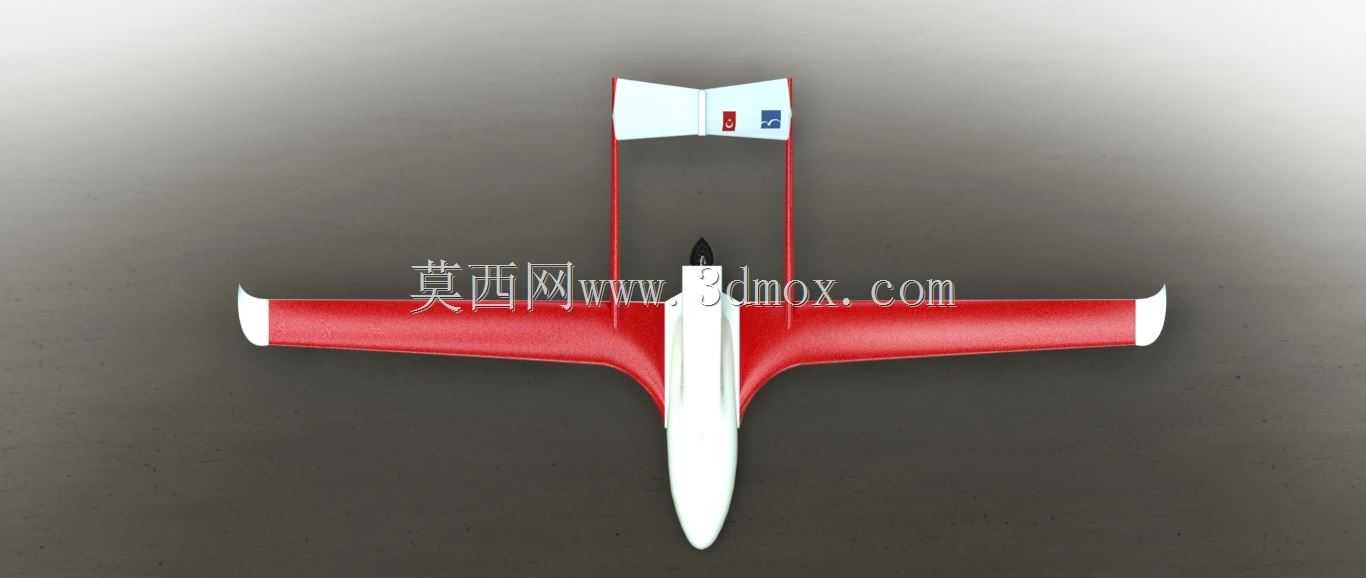

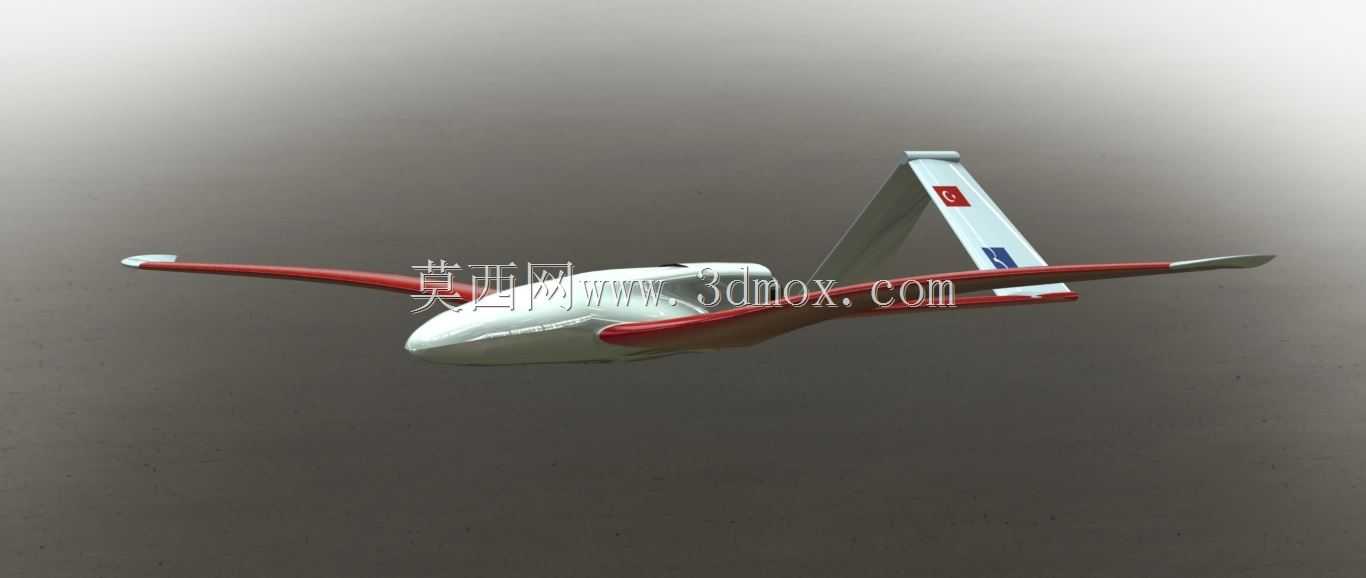

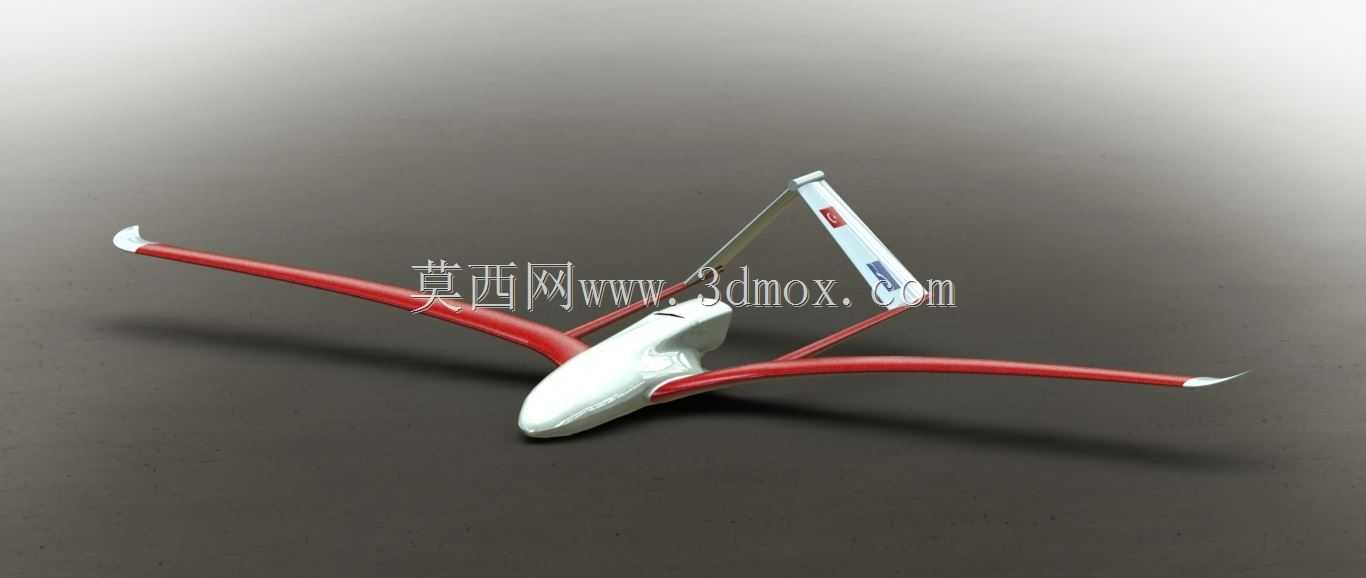

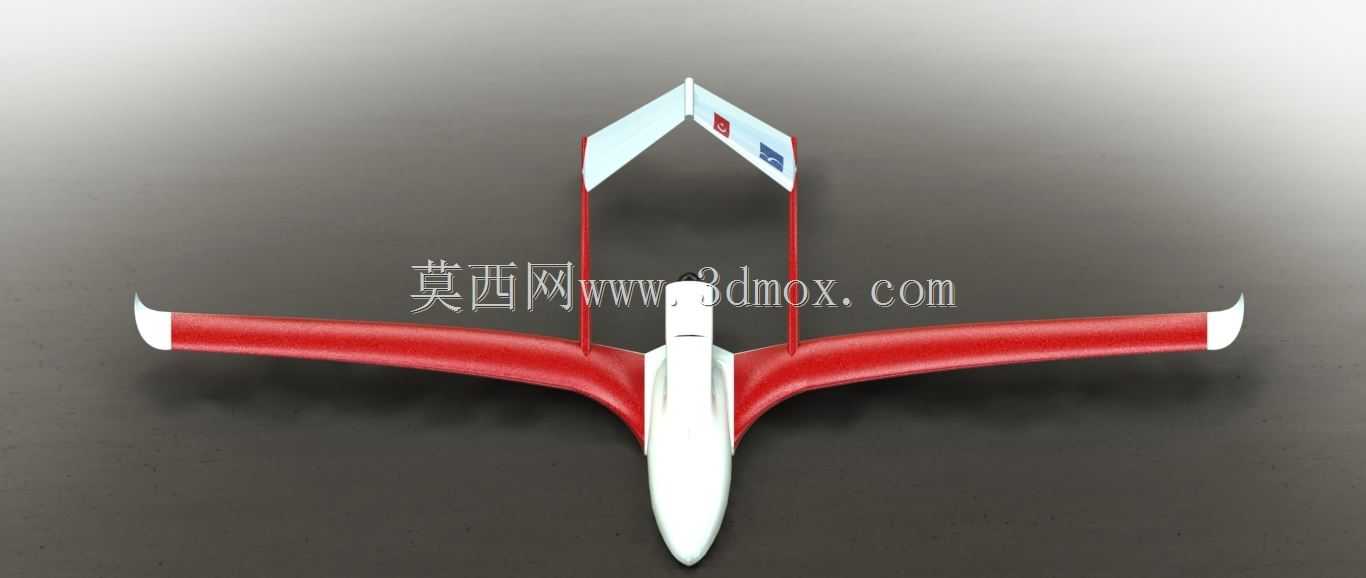

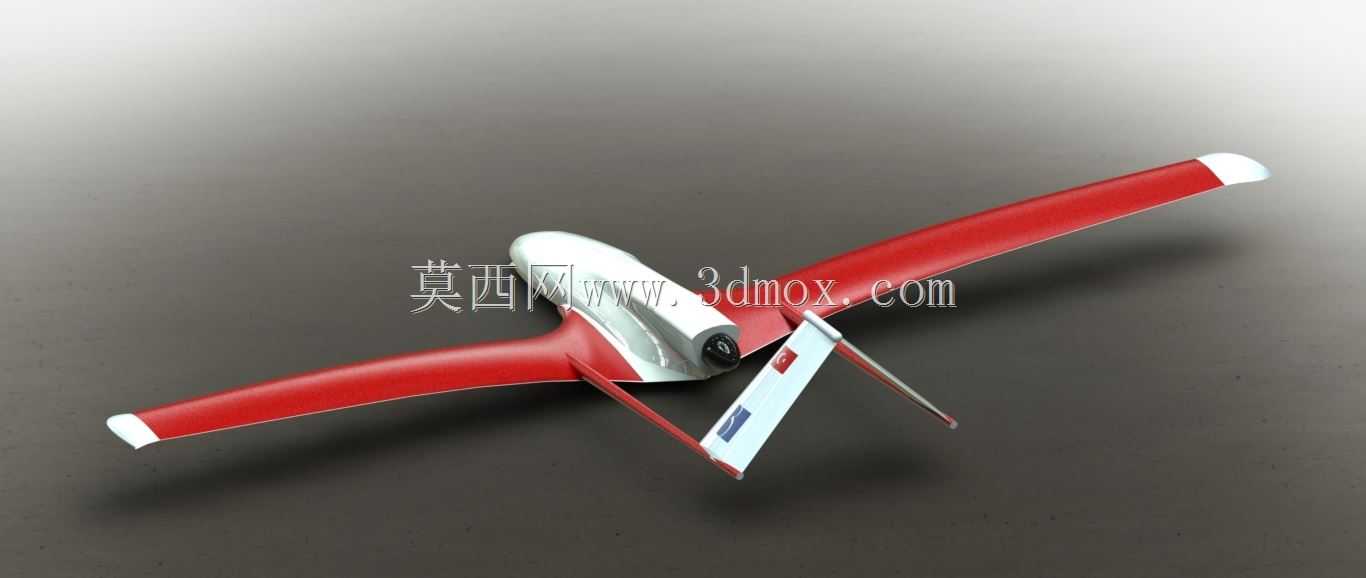

　　这套双尾撑布局固定翼无人机的三维结构，面向低空航测、边境巡查、管线巡检与应急通信中继这类需要长留空时间的任务场景展开设计。整机采用上单翼加后置双尾撑的经典构型，主机翼通过机身中段承力接头与机身融合，两根细长尾撑从机翼后缘下方一直延伸到垂尾根部，将水平尾翼与双垂尾稳定支撑在螺旋桨滑流覆盖区域之外，既避开了推进气流对尾翼操纵面的干扰，又给机身尾部的任务载荷舱让出了完整的安装空间。

　　从气动布局思路来看，长直机翼采用较大展弦比设计，翼尖带有小幅上反的翼梢小翼，能够有效诱导阻力，提升巡航阶段的升阻比，这对电动或油动长航时平台都意味着更远的作业半径。机身呈流线型纺锤状，机头圆润收敛，内部可依次布置飞控电池、导航模块与任务设备；机翼与尾撑之间保留了开阔的上部空间，实际装配时可在此挂载相机吊舱、投放机构或通信中继设备，维护开敞性明显优于常规单尾撑布局。

　　结构建模上，机翼、机身、尾撑、垂尾与平尾均按独立部件拆分，便于后续在工程中分别选择复合材料蒙皮、泡沫夹芯或3D打印骨架等工艺。双垂尾分别立于两根尾撑末端，方向舵铰链线与尾撑轴线对齐，平尾横跨两垂尾之间，升降舵连续布置，这种结构在保证航向与纵向操纵权限的同时，让尾撑同时充当承力梁与设备走线通道，机内线路可沿尾撑内部直达尾部舵机，减少外露线束。

　　从安装边界考虑，整机翼展方向尺寸最大，转运时需将机翼沿机身两侧接头拆为单件，尾撑与垂尾也可设计成快卸接口，使外包装长度控制在普通厢式车可容纳的范围。机身腹部预留了任务载荷挂载平面与设备舱口，光电吊舱、测绘相机或伞舱的安装法兰需在数模阶段就与机身框梁对位，避免后期补强打断蒙皮连续性。起降方式上，该构型既支持轮式起落架滑跑，也可在机身下部加装弹射挂钩配合弹射架起飞，腹部预留的着陆摩擦区则兼顾伞降回收的接触防护。

　　操纵面分配方面，副翼占据机翼外侧后缘，襟翼位于内侧，起飞阶段放下襟翼可缩短滑跑距离，巡航时收起维持低阻；双垂尾方向舵差动协同，在侧风进场与航线修正时提供足够航向力矩。推进系统若采用后推式螺旋桨，电机座可固定在机身尾部承力框上，桨盘平面位于双尾撑之间，数模中需校核桨尖与尾撑、平尾的间隙，防止振动耦合。整体重心需落在机翼气动弦长约三分之一附近，电池与任务载荷的布置都围绕这一窗口权衡，数模里可通过调整舱段位置快速迭代配平。

　　对结构设计从业者而言，该模型的价值在于完整呈现了双尾撑无人机从气动外形到部件分块、舵面划分与载荷接口的协调关系，可直接用于复合材料件拆分、快拆机构设计以及飞控安装布局的参考验证。
