移动式卡车整车举升振动测试台架

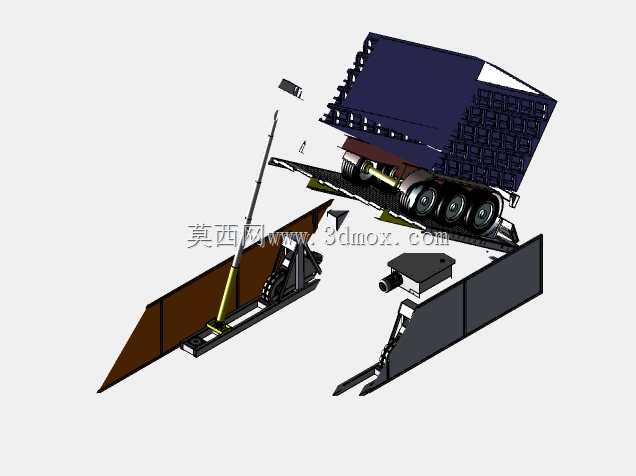

　　这套三维结构围绕重载货运车辆的整车振动测试需求展开，主体由低位承载基座、多级液压举升臂组、倾斜防滑承载坡道、整车限位约束机构以及集成式液压动力单元构成，整体采用可移动撬装式框架设计，无需在车间地面做永久预埋施工，转场时可通过叉车直接转运，适配不同维修车间、车辆检测站、商用车试制场地的临时或固定测试需求。

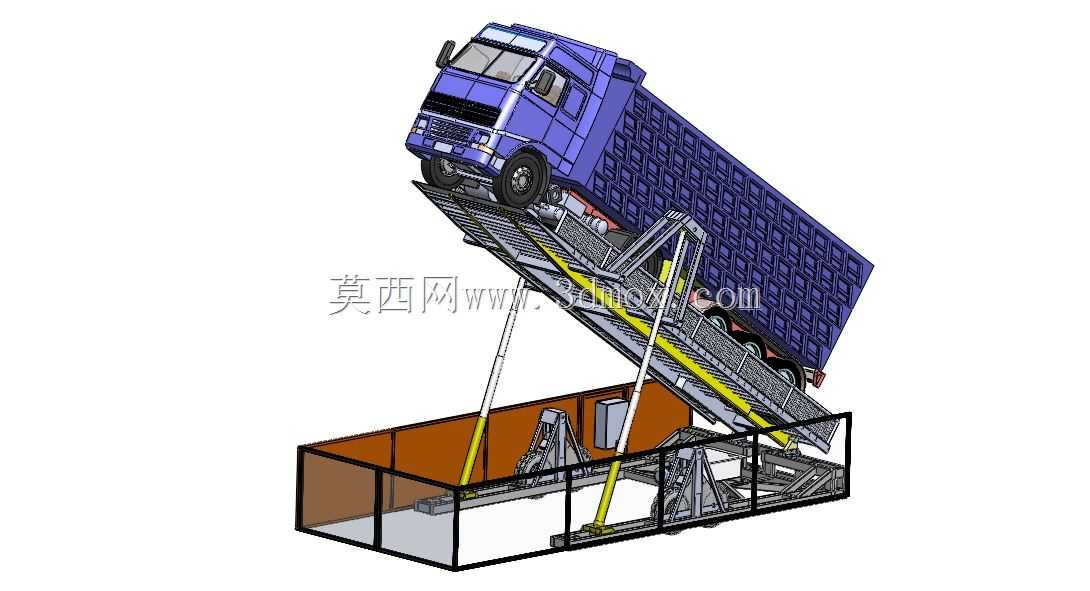

　　从实际使用场景来看，常规商用车底盘减振性能校验、悬挂系统疲劳测试、货箱紧固可靠性验证，往往需要道路路试反复采集数据，不仅测试周期长，还受路况、天气、场地通行限制。该台架可将整台货运卡车沿坡道驶上承载平台后，通过两侧同步布置的大吨位液压油缸将平台连带整车举升至设定倾斜角度，配合平台底部集成的激振单元，模拟不同坡度、不同颠簸等级的行驶工况，在室内即可复现车辆在非铺装路面、爬坡工况下的底盘受力状态，测试人员可近距离观察钢板弹簧形变、驾驶室悬置振动衰减、货箱连接件松动情况，测试过程可控，参数可重复，大幅降低路试的人力与时间成本。

　　结构设计层面，底部承载框架采用标准型钢拼焊而成，四周设置可拆卸的安全防护围板，既避免举升过程中工具、零散零件坠落，也为现场调试人员预留安全操作边界。主举升油缸采用前后错位布置，靠近车头位置的油缸行程更长，举升时承载平台以车尾端铰接轴为回转中心平稳抬升，最大倾斜角度可覆盖常规重载爬坡的极限工况，油缸两端均配置关节轴承，抵消举升过程中平台微幅形变带来的径向附加载荷，避免油缸杆受偏载出现拉缸、密封件过早磨损的问题。承载平台表面冲压有连续防滑纹路，平台两侧设置可调节间距的轮胎挡块，针对不同轴距、不同轮距的轻卡、中卡、重卡车型，可快速调整挡块安装位置，车辆驶上平台后挡块自动锁止轮胎，配合车尾的防溜车挂钩，杜绝举升过程中车辆滑移的安全隐患。

　　液压动力单元集成安装在基座中部的封闭舱室内，包含油箱、齿轮泵、溢流阀、同步阀、手动应急卸荷阀组，同步阀可保证左右两侧举升油缸的伸出速度偏差控制在允许范围内，避免平台出现侧倾；应急卸荷回路在突发断电情况时，可通过手动操作缓慢将平台平稳回落至水平位置，不存在整车悬空无法下降的风险。基座底部预留标准叉车孔位，整体转运时无需拆解任何部件，单个工位部署仅需将台架吊运至平整硬化地面，接好动力电源即可投入使用，安装边界要求低，仅需场地地面承载力满足重载整车加台架的总载荷要求，周边预留不小于1.5米的操作检修空间即可。

　　建模过程中所有铰接点位、油缸安装支座、平台铰点的配合关系均按实际装配逻辑搭建，液压管线的走向沿框架内侧预留的管夹位置排布，既避开举升动作的运动干涉区域，也方便后期运维时拆解更换密封件。平台的倾斜角度、油缸行程、基座长宽尺寸均参照主流6米级货运卡车的外轮廓参数设定，车辆满载状态下驶上平台时，整体重心始终落在举升回转支撑的安全区间内，不会出现举升过程重心偏移导致的台架倾覆风险。该结构除振动测试用途外，也可作为商用车底盘检修的举升工装，倾斜状态下维修人员可更方便地接触到底盘上部的变速箱、传动轴、储气筒等平时在平地难以操作的部位，一台设备兼顾测试与维修两类作业需求。
