桌面复古台式摇头小风扇结构设计

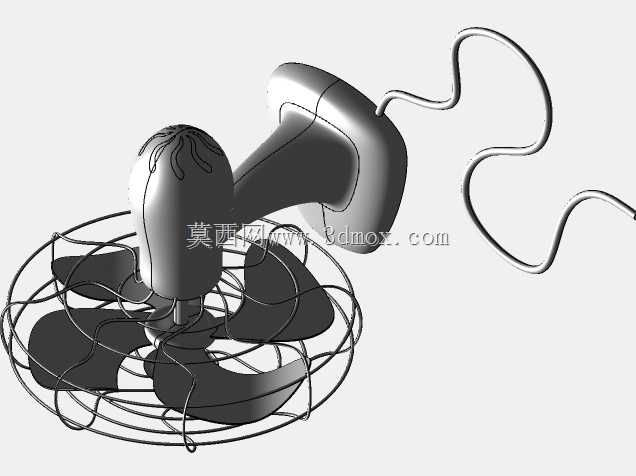

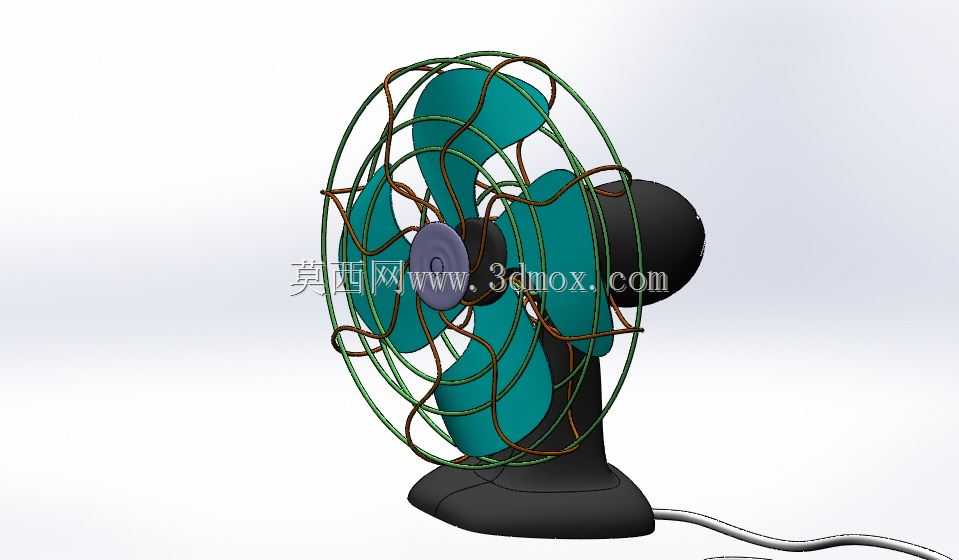

　　这套三维结构围绕桌面近距离送风场景展开，整机定位于工位、床头、小型操作台等有限空间内使用，区别于落地扇的大覆盖范围，它更强调局部气流组织与近距离使用时的安全性。从整机布置看，风扇由底座、支撑立柱、摇头驱动段、电机壳体、风叶、前后防护网罩以及电源线引出结构组成，各部件在数模中均按装配关系完整表达，可直接用于结构校核、运动干涉检查与外观方案评审。

　　底座采用低重心宽支撑面设计，底面轮廓向四周延展，配合较重的壳体形态，使风扇在桌面轻微振动或人手触碰网罩时不易倾覆。底座内部预留了电源线走线空间，线缆从机体后侧引出，避免在正面形成杂乱走线；支撑段从底座向上过渡到机头，立柱与机头之间设置俯仰调节与水平摇头的连接区域，实际使用中可通过该区域调整送风仰角，使气流对准人体上半身或设备散热部位。对于需要长时间固定送风的工位，这种小范围角度调节比大型风扇的复杂升降机构更实用，结构件数量少，维护点也集中在机头部位。

　　机头部分以电机壳体为核心，后侧圆润壳体用于容纳驱动电机与摇头传动组件，前侧伸出电机轴并安装风叶。风叶采用多叶片曲面造型，叶片沿周向均匀分布，叶型从根部到外缘存在连续扭转，旋转时可将轴向空气推动形成稳定气流。叶片数量与曲率的搭配偏向低转速静音取向，适合办公环境中长时间运行；轮毂中心设置压盖结构，将风叶轴向锁定在电机轴上，装配时可通过中心紧固件完成固定，拆卸清理时也能按顺序分离网罩、风叶与电机端盖。

　　防护网罩是这类近距离风扇的关键安全部件。数模中网罩由密集径向丝条与周向环筋交织形成笼状结构，前后网罩在边缘合围，将风叶完全封闭在内部。网丝间距按手指不易触及风叶的原则控制，既保证进风、出风面积，又避免运行中误碰旋转叶片。网罩表面采用复古金属丝质感表达，环向筋条与径向丝条的交点形成规则网格，在视觉上强化了老式台扇的风格；工程上则需重点关注网罩与叶尖之间的径向间隙，整机装配后叶尖不得与网丝发生刮擦，在摇头、俯仰及轻微振动工况下仍需保留安全余量。

　　摇头功能通过机头内部的连杆减速机构实现，电机动力经减速后驱动连杆往复摆动，使机头围绕支撑轴做水平角度回转。该结构不需要用户手动改变风扇朝向，即可在一定扇形范围内循环送风，减少直吹同一位置造成的不适。三维建模时需特别检查连杆极限位置、机头回转角以及网罩外缘与立柱之间的间隙，防止摇头过程中防护网罩与支撑件发生碰撞。俯仰调节则依靠机头与支架连接处的摩擦或锁紧结构，角度调整后依靠接触面摩擦力保持姿态，长期使用中应关注锁紧件磨损带来的低头问题。

　　从安装边界看，整机占地面积集中在底座投影范围内，机头网罩直径决定了上方所需圆形空间，后方需为电机壳体和电源线留出少量余量。放置时桌面应保持平整，底座边缘不宜悬空；网罩前方不建议紧贴纸张、塑料袋、窗帘等轻薄物体，避免进风侧杂物被吸附。维修拆解顺序通常为先解除前后网罩固定结构，再取下风叶轮毂压盖，随后拆开电机后壳检查电机、摇头齿轮与连杆。电源线出口处设置防弯折过渡，可降低反复摆动后线缆根部断裂的风险。

　　整体设计将复古外观与基础送风功能结合，结构逻辑清晰：底座负责稳定，支架负责角度调节，电机提供旋转动力，风叶完成气流推动，网罩承担安全防护，摇头机构扩大送风覆盖。对于小家电结构设计人员，该数模可用于验证风扇类产品的空间布置、叶片与网罩间隙、机头运动包络以及线缆走向；对于设备选型人员，也可参考其台式布局思路，将类似小型风机用于电子柜旁辅助散热、工位局部通风或展示模型中的生活化机械场景搭建。
