重型载货卡车悬架减振台架结构

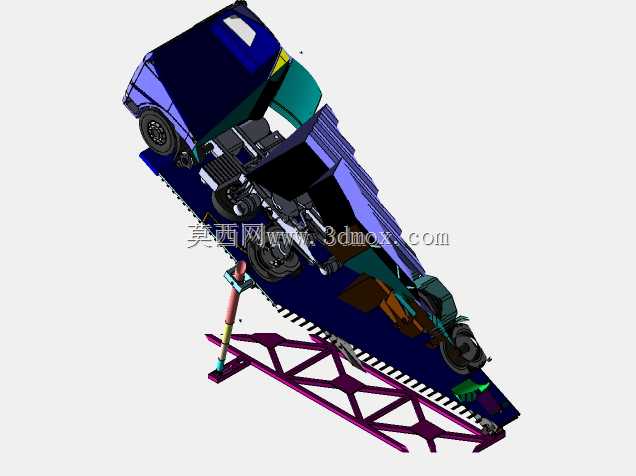

　　该结构围绕重型载货卡车在颠簸、冲击和交变载荷下的减振需求展开，主体由卡车整车、倾斜承载坡道、底部支撑平台、多根立柱式减振支承以及端部限位构件组成。它并不是单纯展示某一根减振筒，而是把车辆行驶中悬架受力、货箱载荷传递、车轮冲击输入和台架支承约束放在同一三维场景中，便于结构设计人员观察减振系统在整车姿态下的布置关系。

　　在实际应用中，这类结构可用于商用车悬架方案讨论、教学演示、维修工装概念验证以及减振部件选型分析。重型卡车长期行驶于工地、矿区、港口、物流场站和非铺装道路，板簧、车桥、车架与减振器会持续承受垂向跳动、制动俯仰和转弯侧倾带来的复合载荷。台架式表达能够把车轮置于坡道上方，使车辆呈现明显的俯仰姿态，从而突出前桥、后桥以及支承立柱之间的力流路径。设计时需要重点关注减振元件的安装角度、上下铰点距离、行程余量和与周边车架、轮胎、货箱的干涉边界。

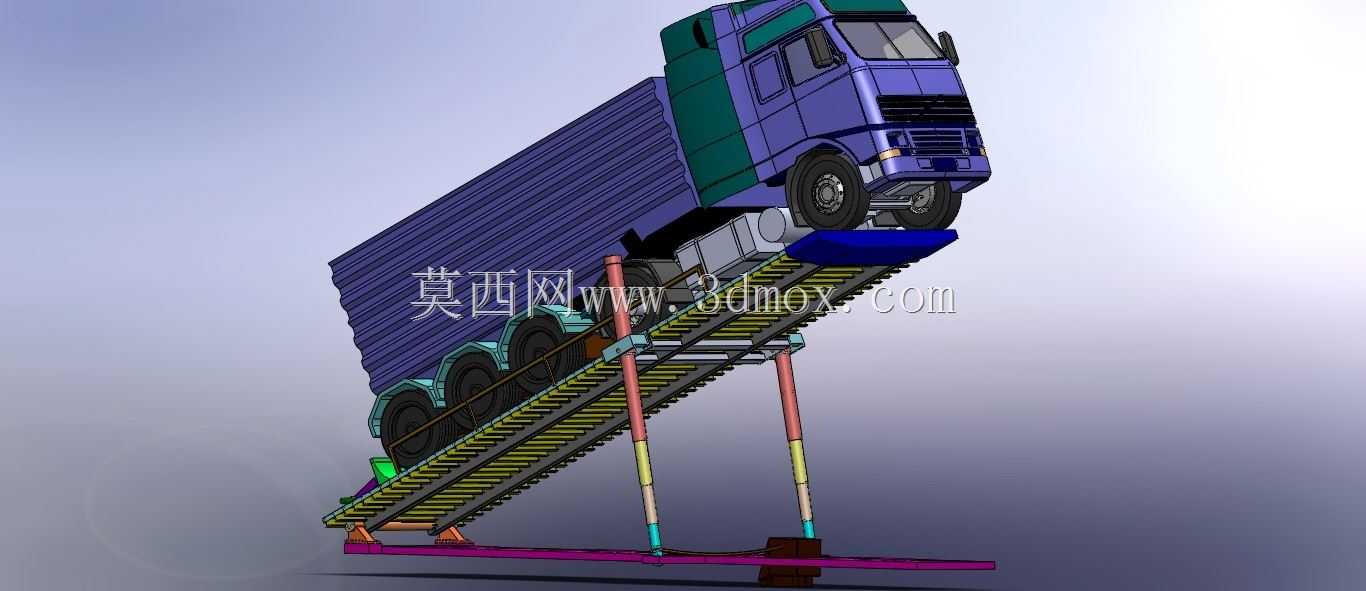

　　从功能特性看，模型中的多根立柱承担支承和导向作用，立柱沿高度方向分段表现，底部落在平台基座上，顶部与坡道或承载框架相连。这种布置适合模拟车辆在检修、加载或极限姿态下的支撑状态，也可用于理解千斤顶、举升工装和减振试验架的基本原理。坡道表面采用密集横向条纹结构，视觉上对应防滑承载面，能够提高车轮在倾斜状态下的附着稳定性；坡道两侧保留框架边梁，防止车轮侧向偏移。底部平台为整体式基座，承担各立柱传来的垂向力和倾覆力矩，平台宽度需要覆盖卡车左右轮距，并在外侧预留人员操作和紧固件安装空间。

　　整车部分保留了驾驶室、货箱、车轮、车桥、底盘和悬架等关键外形。驾驶室位于前部，发动机舱下方与车架连接；长货箱占据车辆中后部，体现重载工况下质量中心偏后的特点。车轮与坡道接触区域是冲击输入的关键位置，设计减振系统时不能只看静态高度，还要考虑轮胎压缩、板簧变形和减振器伸缩共同造成的位移叠加。若支承立柱距离轮胎过近，车辆上下跳动时容易发生擦碰；若立柱跨距过小，平台抗倾覆能力不足；若顶部连接点偏离车架主要承力梁，局部结构可能出现应力集中。

　　建模思路上，该作品采用装配体方式组织零部件：卡车作为被支承对象，坡道作为传力骨架，立柱作为可调支撑元件，基座作为落地承载件。各零件之间的层级关系清晰，适合在三维软件中进行剖切、测量和干涉检查。对于从事机械设计的人来说，这种模型的价值在于能够快速讨论安装边界，例如立柱展开后总高度、坡道倾角、车辆前后悬伸出长度、轮胎与边梁间隙、货箱最低点与支撑结构的安全距离等。坡道倾角不宜过大，否则车轮法向力下降，车辆稳定性变差；倾角过小，则难以体现俯仰工况下悬架和减振支承的行程变化。

　　在结构细化时，立柱端部应设置可靠的铰接或法兰连接，使支撑力能够顺畅传递到坡道横梁；基座下方宜增加垫板或防滑脚，以分散接触压力。若面向真实工装设计，还需要补充材料规格、销轴直径、锁紧机构、安全销和额定承载能力。卡车减振系统本身则应与板簧、车桥、车架吊耳和限位块协同考虑，减振器并非独立承受全部车重，而是用来抑制弹簧往复振动、衰减路面冲击并改善轮胎接地性。

　　整体来看，该三维结构把重型卡车、倾斜坡道和立柱减振支承结合在一个场景中，既能够表现商用车悬架缓冲的基本逻辑，也能为举升检修台、车辆展示台、减振实验装置等相关设备的概念设计提供直观参考。
