支线喷气式公务机气动仿真数模

　　这套数模还原了尾吊双发喷气式支线公务机的完整气动外形，配套流场可视化结果可直接用于气动方案校核阶段的外形评审。整机采用下单翼、T型高平尾、尾部两侧吊装涡扇发动机的布局，前三点起落架在巡航构型下可完全收纳进机身与发动机短舱的整流包络内，机头做了圆滑的椭圆锥度修形，客舱段保持等截面宽体轮廓，既保证内部载客空间利用率，也让机身轴向压力梯度过渡平缓，避免跨音速阶段出现局部激波诱导的阻力突增。机翼采用中等后掠角设计，翼尖带上反小翼，翼型沿展向从根部到尖部逐步减薄，扭转角沿展向连续变化，巡航状态下可让展向升力分布接近理想椭圆分布，降低诱导阻力占比；平尾布置在垂尾顶端，避开发动机尾喷流与机翼下洗流的核心干扰区，大迎角操纵时平尾仍能获得稳定来流，

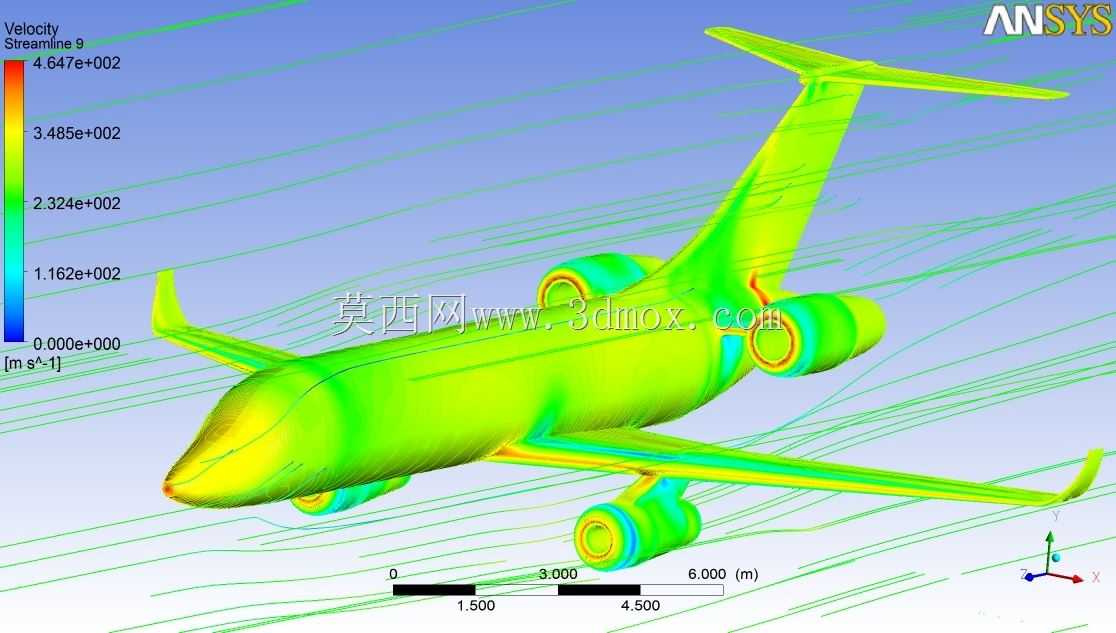

　　不会提前失速导致俯仰操纵失效。两台涡扇发动机通过短舱挂架固定在后机身两侧，短舱进气口做了唇口圆角修形，挂架与机身、短舱的交接区域全部做了融合曲面过渡，避免直角台阶产生局部气流分离；喷口轴线与机身轴线保持微小安装角，抵消推力线偏离重心带来的俯仰配平力矩。从流场结果可以看到，机身表面用速度云图标注了附面层发展状态，机头驻点区域速度最低，沿机身向后流速逐步升高，机翼上表面加速区覆盖大部分翼面，发动机短舱、翼身交接处的低速附面层厚度控制在合理范围，空间流线沿机身、翼面平滑绕行，没有出现大范围流线卷曲、分离的回流区，说明当前外形的巡航气动设计处于较优区间。数模的几何边界严格按照真实支线公务机的量级设定，整机长度、翼展、

　　垂尾高度的比例符合该类机型的常规尺寸包络，起落架机轮的轮距、轴距匹配地面滑跑、转弯的稳定性要求，垂尾面积、方向舵舵面尺寸满足单发停车时的方向配平需求。在工程应用场景中，这类数模可用于飞行器总体设计阶段的外形快速迭代：结构工程师可以基于曲面外蒙皮向内偏移生成蒙皮壁厚，布置翼梁、翼肋、机身框板的支撑结构；系统工程师可以在短舱内预留发动机安装节点，在机身内部布置燃油箱、航电设备、客舱座椅的安装空间；气动工程师可以直接基于该几何提取面网格，划分外流场计算域，校核不同迎角、马赫数下的升阻特性、压力分布，对比不同翼尖小翼构型、短舱安装位置对全机阻力的影响。建模过程中所有气动外形曲面都保持G2连续，没有拼接缝隙、曲面褶皱，

　　导入仿真环境后不需要大量几何修补工作，机翼、尾翼的舵面分区单独拆分，可支持后续舵面偏转的动网格仿真，起落架、发动机短舱都保留独立装配层级，既可以展示巡航收起状态，也能切换起飞着陆的放下构型，评估起落架放下后的附加阻力与流场干扰。机身尾部的流线收缩段做了渐进收窄，避免船尾角过大引发底部气流分离，垂尾前缘后掠角与机翼后掠角匹配，保证航向稳定性的裕度符合民用飞机适航设计的常规要求，翼下、机身表面的静压孔、天线这类小凸起在数模中做了简化，避免细碎特征干扰外流场网格质量，整体几何既保留了气动分析必需的所有关键外形特征，也剔除了不影响全局流场的冗余细节，适合方案阶段的多轮气动优化与结构布置协调。
