夹紧式法兰联轴器传动连接结构

　　该夹紧式法兰联轴器主要用于中小功率传动系统中两根轴之间的刚性或微补偿连接，常见于小型输送设备、实验台架、轻工包装机械、自动化工作站以及电机与丝杠、电机与主轴之间的动力传递场景。其下部采用圆盘法兰结构，可通过端面螺栓与从动侧法兰盘、工作台面或执行机构基座形成稳定连接；上部为开口夹持套筒，用于套入主动轴或从动轴，并依靠侧向锁紧螺钉使开槽套筒产生弹性收缩，从而抱紧轴径，实现扭矩传递。

　　从实际装配角度看，这类结构相比普通键连接联轴器，对小直径光轴的装拆更友好。轴端不需要预先加工键槽，也不必通过过盈配合压装，只需将轴插入夹持孔，调整同轴度后拧紧侧面螺钉即可固定。设备维护时，松开夹紧螺钉就能将连接件沿轴向退出，适合空间紧凑、需要频繁调整传动位置的台架类设备。上部开槽位置沿套筒轴向延伸，使夹持段具备一定弹性变形能力，锁紧后孔壁与轴表面形成较大的接触面积，能够降低局部应力集中，减少轴面压伤风险。

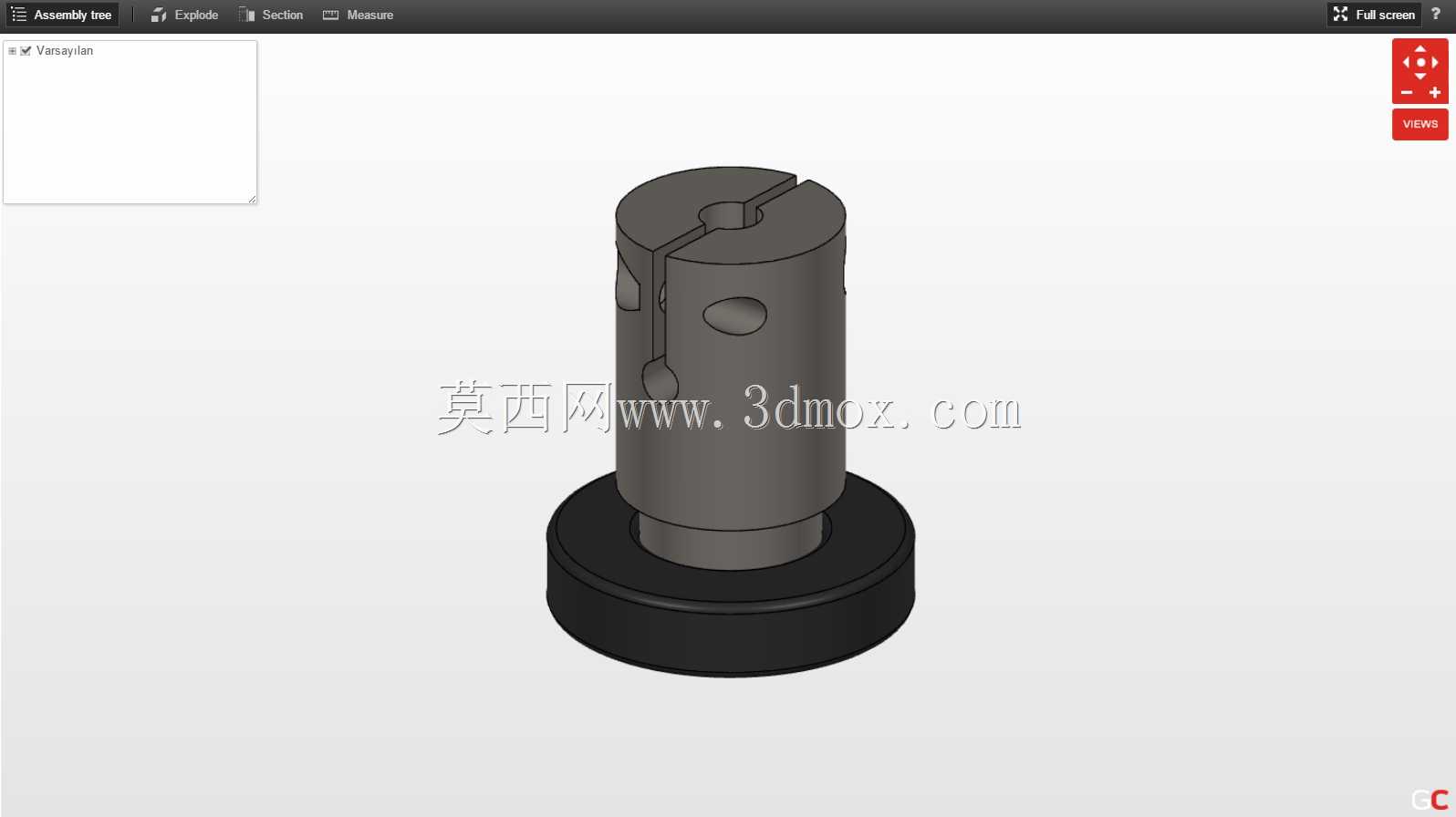

　　模型外形由底部法兰盘、中间过渡轴颈和上部夹持筒体三部分组成。底部法兰直径明显大于筒体直径，承担安装定位和承载反力的作用；法兰端面可作为轴向定位面，与配对件贴合后保证连接刚度。中间过渡段将法兰载荷平滑传递至夹持筒体，避免直径突变造成应力集中。上部筒体侧壁布置有锁紧螺钉孔，孔位与开槽区域对应，螺钉拧紧时推动开槽两侧相互靠近，使内孔收缩。筒体顶端还可见轴向开槽与中心孔，中心孔用于容纳被连接轴，开槽则为夹紧变形提供弹性间隙。

　　设计时需要重点控制夹持孔与法兰安装面之间的同轴度。若夹持孔轴线相对法兰端面垂直度偏差过大，电机轴与负载轴会产生附加弯矩，运行中容易出现轴承发热、振动增大和螺钉松动等问题。法兰盘厚度也需结合传递扭矩和螺栓预紧力进行校核，过薄会在端面压紧后产生翘曲，过厚则增加转动惯量和材料成本。夹持套筒的有效抱紧长度不宜过短，长度不足会导致接触压强分布不均，扭矩波动时容易出现轴与孔之间的微滑移；而开槽宽度则要兼顾弹性收缩量和筒体刚性，槽宽过大将削弱套筒强度，槽宽过小又可能在夹紧前无法顺利套装到轴上。

　　在安装边界方面，底部法兰外缘需要预留螺栓操作空间，法兰下方配对件应设置相应螺纹孔或通孔，紧固后保证端面完全贴合。上部筒体周围应留出扳手空间，以便锁紧侧面螺钉；若设备运行中存在正反转切换，夹紧螺钉处还应考虑防松措施，如采用尼龙锁紧螺母、螺纹胶或增加止动垫片。被连接轴插入夹持孔时，应尽量使轴端超过锁紧孔中心区域，避免只夹持在轴端倒角位置，否则抱紧力不足，容易在启动瞬间产生相对转动。

　　该结构的建模思路适合采用回转体基础特征加局部切除的方式完成。先通过旋转特征生成法兰、过渡轴颈和夹持筒体的基本轮廓，再在筒体上切除轴向开槽，随后建立侧向螺钉孔和顶部细节结构。建模过程中应注意内孔、法兰外圆和过渡段保持同一回转轴线，开槽位置与螺钉孔中心保持对应关系。用于工程出图时，还需补充夹持孔公差、法兰端面粗糙度、螺钉规格及锁紧力矩等技术要求，以便加工和装配环节直接参考。

　　从选型使用角度看，这种联轴器更适合载荷平稳、转速中等、轴径较小的传动场合。对于冲击载荷明显或两轴对中误差较大的系统，应在夹持面、螺钉强度和法兰刚度上预留裕量，必要时改用带弹性元件的联轴器。该三维结构完整表达了法兰支撑、开口夹持和螺钉锁紧三个核心功能区域，可作为小型传动连接件设计、设备轴系布局校核以及机械结构教学演示的参考对象。
