拓扑优化飞机轴承支架轻量化结构

　　航空机载结构件的设计始终在刚度、强度与自重之间寻找最优平衡点，这款轴承支架作为飞机操纵系统与传动机构的关键连接部件，承担着传递轴承径向载荷、约束转轴位移、隔离机构振动的核心作用，在飞控作动、襟翼调节、起落架联动等多个机载场景中都有同类结构的应用需求。

　　从实际工况来看，这类支架的安装边界十分明确：一端通过三个螺栓孔与机身主承力框的安装面刚性贴合，安装面需保证0.02mm以内的平面度要求，避免螺栓预紧后支架产生附加安装应力；另一端的轴承座孔需与标准深沟球轴承外圈过盈配合，孔的圆柱度公差控制在0.01mm以内，保证转轴转动过程中无卡滞、无偏磨。初始设计的实心结构虽然完全满足静强度、疲劳强度的校核要求，但861g的单件重量在航空部件的减重指标下存在较大优化空间，按照机载结构每减重1kg可带来全生命周期数万元的燃油成本节约逻辑，这类承力支架的轻量化优化是航空结构设计中的常规优化方向。

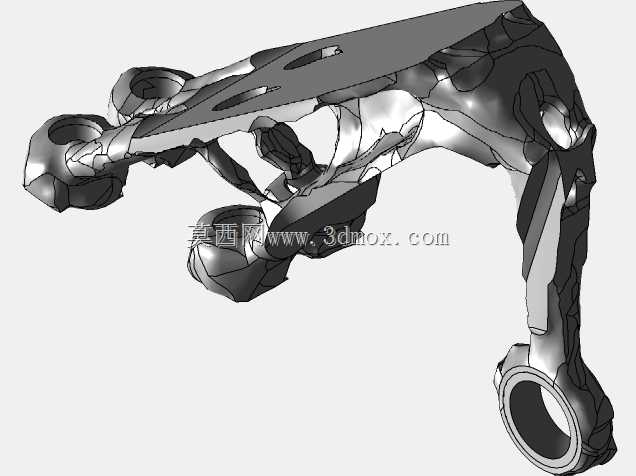

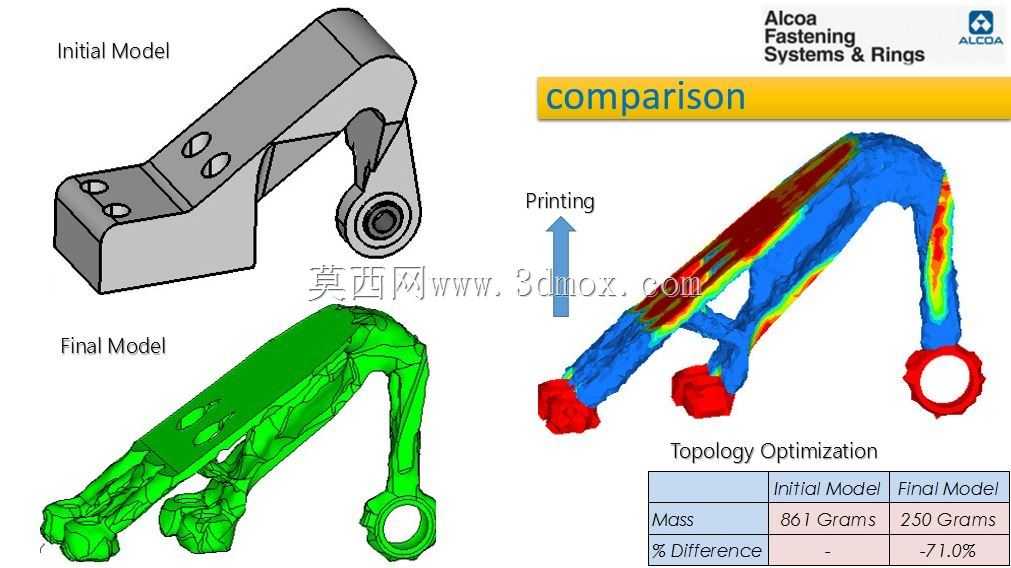

　　本次优化采用拓扑优化算法完成，以支架的安装孔、轴承座孔为非设计保留区域，以给定工况下的载荷路径为计算依据，剔除材料低应力区域的冗余结构，最终得到的优化后结构重量仅为250g，减重幅度超过70%。优化过程中并非单纯追求减重幅度，而是全程约束了支架的一阶固有频率不低于初始设计值，避免优化后结构与机载振动源产生共振；同时对轴承座孔的径向变形量做了严格约束，保证轴承配合面的变形量在许用范围内，不会影响轴承的正常运转寿命。

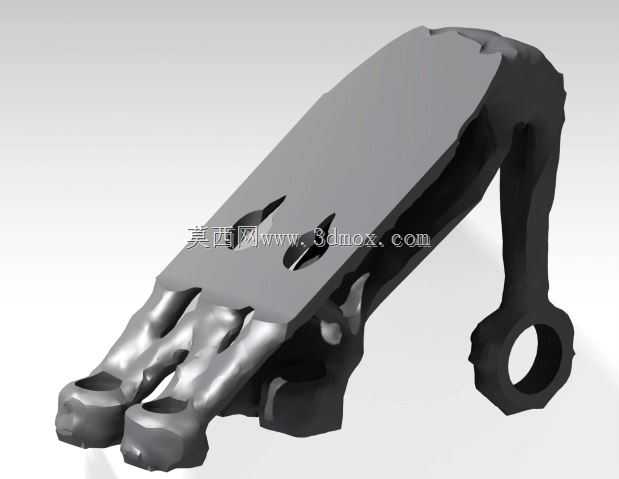

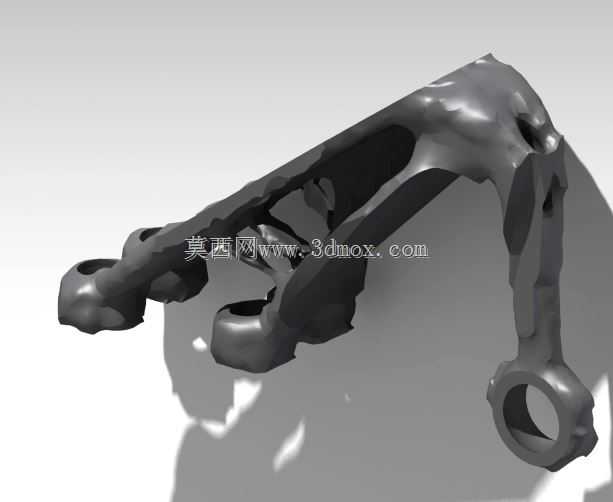

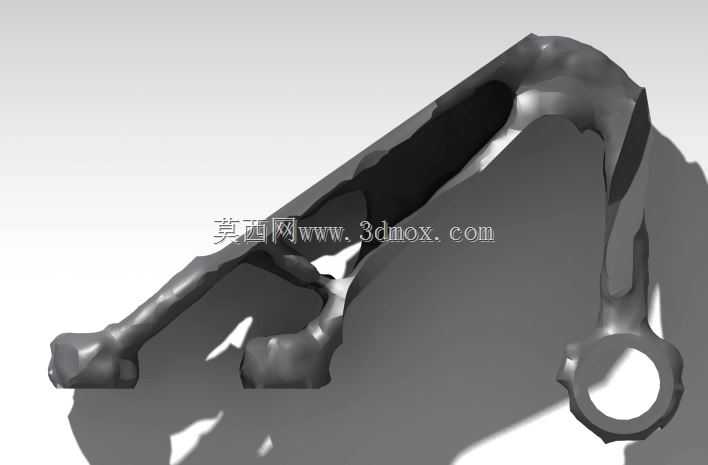

　　从结构形态来看，优化后的支架保留了从安装面到轴承座的主传力路径，主承力筋条沿载荷传递方向呈自然的流线型分布，在筋条交汇的应力集中区域做了圆弧过渡处理，避免应力突变带来的疲劳失效风险；非主传力区域的材料全部去除，形成了镂空的仿生结构形态，这种形态无法通过传统的铣削、铸造工艺完成加工，恰好适配金属3D打印的增材制造工艺，打印过程中可通过添加少量支撑结构完成成型，成型后仅需对安装面、轴承座孔做少量机加工即可达到装配精度要求，无需额外的工装夹具辅助加工。

　　在实际选型应用中，这类优化后的支架可直接替换原有实心支架，安装接口尺寸与原有结构完全一致，无需改动机身安装面的设计，也无需调整周边部件的布置位置，替换成本极低。结构校核阶段需重点关注三个安装孔的孔边应力、轴承座孔的接触应力、主承力筋条的屈曲稳定性，尤其是在极限载荷工况下，筋条的侧向变形需控制在许用范围内，避免出现失稳断裂的情况。此外，3D打印成型后的支架需通过荧光渗透检测、内部CT检测，确认内部无气孔、裂纹、未熔合等缺陷，再通过表面光整处理降低表面粗糙度，提升结构的疲劳性能。

　　这类拓扑优化加3D打印的设计思路，目前已经在航空航天领域的承力结构件中逐步推广，相比传统的经验式减重设计，拓扑优化可以基于载荷路径精准分配材料，在保证结构性能不降低的前提下最大化减重收益，尤其适合小批量、定制化的航空结构件生产，无需开模即可快速完成结构迭代，大幅缩短结构研发周期。对于结构设计从业者而言，这类模型的参考价值在于可直观理解拓扑优化的材料分布逻辑，掌握承力支架轻量化设计的核心思路，在后续的同类结构设计中平衡好性能、重量、工艺性三者的关系，避免出现为了减重牺牲结构可靠性，或是为了可靠性过度冗余增加重量的设计偏差。
