航空轴承支撑支架拓扑优化结构设计

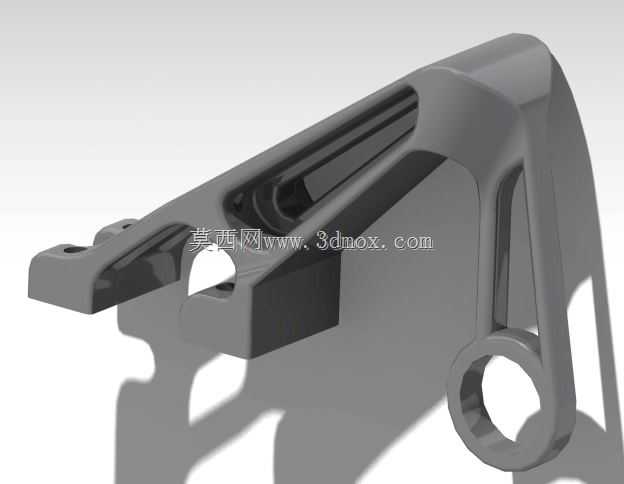

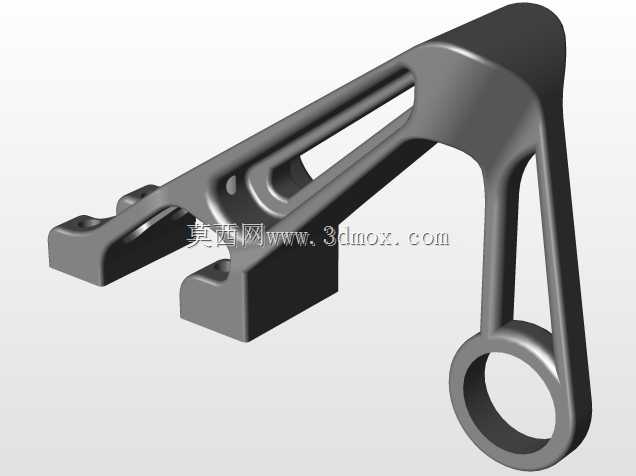

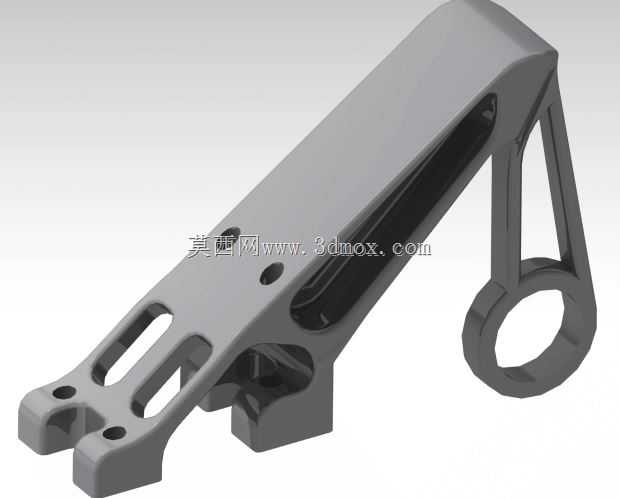

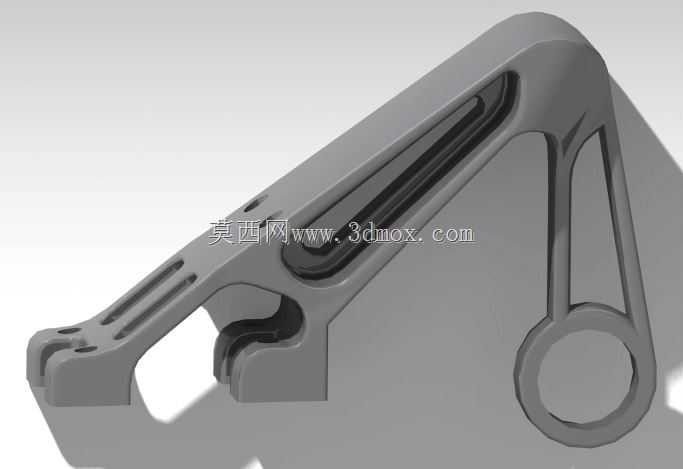

　　在民用及通用航空飞行器的起落架、操纵面传动链路中，轴承支架是承担交变载荷传递、保障转动副运行精度的核心受力构件，这类零件的设计长期面临刚度冗余与重量控制的核心矛盾——传统经验设计的铸钢或机加支架往往为覆盖极端工况的安全裕度保留大量非受力区域材料，不仅增加整机空重，还会提升传动链路的运动惯量，影响操纵响应速度。本次展示的支架结构，正是针对航空传动链路中轴承安装位的支撑需求，通过拓扑优化技术完成的迭代设计成果。

　　从实际装机场景来看，这类支架的一端通过多组螺栓孔固定在机身或翼面的承力肋板上，安装面的平面度公差需控制在0.05mm以内，避免装配后产生附加安装应力导致轴承卡滞；另一端的环形孔位用于安装深沟球轴承或关节轴承，为传动摇臂、作动筒连杆提供转动支撑，工作过程中需要承受来自操纵链路的拉压交变载荷、飞行过程中的振动冲击载荷，以及温度交变带来的结构热应力。初始设计的实体结构完全按照传统等强度经验构型完成，整体为一体化铣削成型的块状结构，轴承安装位周边保留了完整的环形加强筋，安装法兰位置设置了四个对称的螺栓过孔，整体结构虽然能够满足极限载荷下的强度要求，但非受力区域的材料占比过高，重量达到861克，对于航空部件而言，每克无效重量都会直接影响飞行器的载荷能力与续航表现。

　　拓扑优化过程以安装法兰的螺栓孔位、轴承安装内孔为固定约束边界，以实际飞行工况下的多组载荷谱为输入条件，以体积最小化为优化目标，同时约束轴承安装位的径向变形量不超过0.03mm、结构最低阶固有频率不低于1200Hz，避免飞行过程中与发动机、气动激励产生共振。优化计算过程中通过有限元迭代逐步去除低应力区域的材料，最终保留的传力路径完全沿着主应力迹线分布：从安装法兰的每个螺栓孔位出发，形成多组变截面的斜向支撑肋条汇聚到轴承安装位的环形结构，肋条之间的镂空区域完全去除了原实体结构中应力水平低于许用应力10%的冗余材料，同时在肋条的转角位置全部采用大圆角过渡，避免铣削加工过程中出现应力集中，也能降低交变载荷下的疲劳裂纹萌生风险。

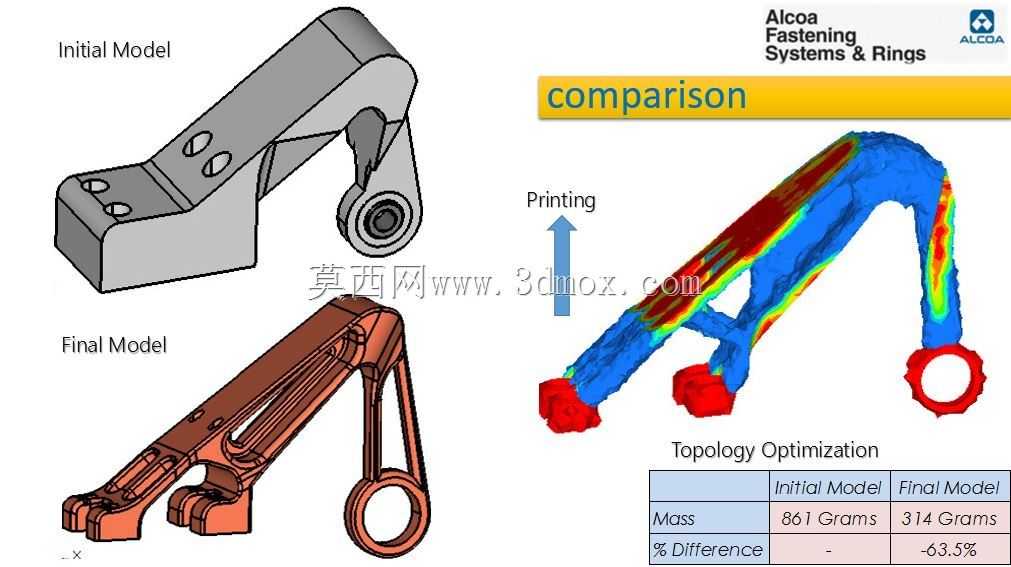

　　优化后的最终结构重量仅为314克，相比初始设计减重幅度超过63%，同时通过仿真验证，轴承安装位的径向刚度仅下降不到8%，完全满足轴承运行的支撑精度要求，最大应力值出现在肋条与轴承座连接的过渡位置，数值处于航空铝合金材料的许用应力范围内，安全系数符合航空部件的设计规范。结构的外形完全适配增材制造的工艺约束，所有镂空区域的拔模角度、支撑面角度都满足金属3D打印的成型要求，不需要额外添加过多打印支撑，成型后仅需要对安装面、轴承内孔进行少量的机加工即可达到装配精度要求，相比传统的整块坯料五轴铣削加工，材料利用率从原来的不到15%提升到90%以上，加工周期也能缩短60%左右。

　　从安装边界来看，优化后的结构完全保留了初始设计的安装法兰孔位尺寸、轴承安装孔的直径与宽度尺寸，能够直接替换原有传统结构的支架，不需要对周边的承力结构、传动部件做任何修改，具备良好的互换性。在实际应用中，这类经过拓扑优化的支架不仅可以用于航空领域的传动支撑，同样可以推广到轨道交通、工业机器人等对结构重量与刚度有双重要求的场景，只需要根据对应的载荷条件调整肋条的截面尺寸与分布形式，即可快速适配不同的安装需求。需要注意的是，这类拓扑优化结构在设计过程中必须充分考虑工艺成型的约束，不能单纯追求减重效果而出现壁厚过薄、封闭空腔等无法加工或无法进行后处理的结构，同时要对优化后的结构进行详细的疲劳强度校核，因为镂空结构的应力集中点相比实体结构更多，需要通过圆角优化、表面强化等方式提升结构的疲劳寿命，保障长期运行的可靠性。
