拓扑优化减重型双支座连接承载构件

　　在重型装备的承载连接结构设计中，冗余材料带来的自重攀升一直是困扰结构工程师的核心问题，尤其是在需要严格控制整体装备重量的移动作业设备、高精度运动平台场景中，每减少一公斤的非必要结构重量，都能直接降低驱动负载、提升动态响应精度、减少长期运行的能耗损耗。这款经过拓扑优化处理的双支座连接构件，正是针对这类场景开发的轻量化承载结构，其核心设计逻辑是在完全满足额定载荷下刚度、强度要求的前提下，剔除所有非受力区域的冗余材料，最终实现约40kg的减重效果，相比同载荷等级的传统等截面连接梁，自重降低幅度接近40%。

　　从实际应用场景来看，这类双支座连接构件多用于长跨度的承载工位，比如自动化生产线的跨线支撑梁、移动作业平台的横向连接骨架、大型检测设备的安装基座连接段，这类场景的共性需求是两端需要通过支座与主体结构刚性固定，中间段需要承载外接设备、工件或者操作负载，同时对构件自身的重量有严格限制——如果构件自重过大，不仅会提升两端支座的固定载荷要求，还会在设备启停、变向过程中产生更大的惯性冲击，影响整体运行的平稳性。

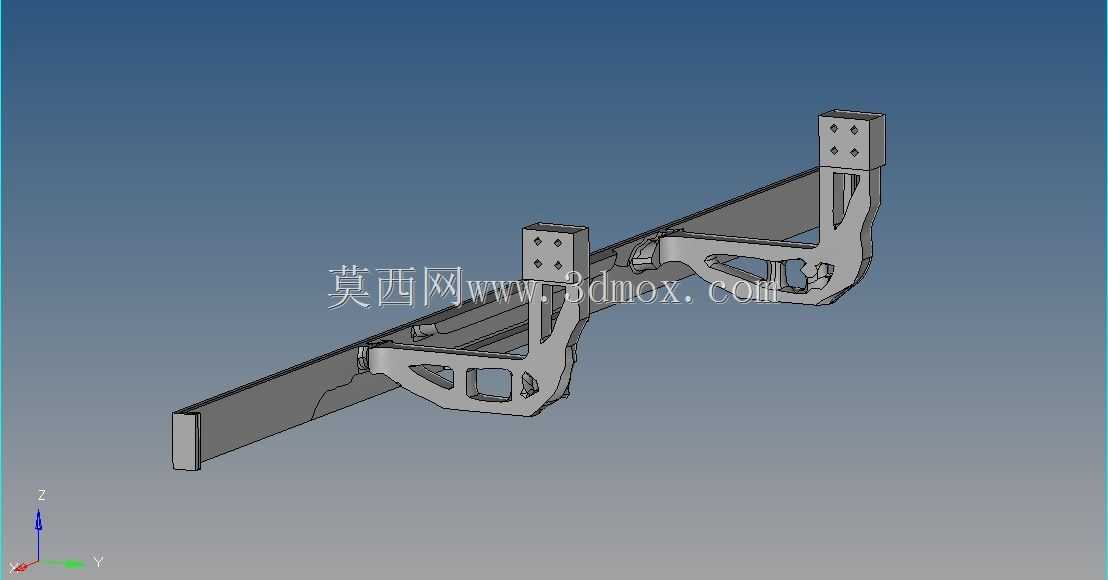

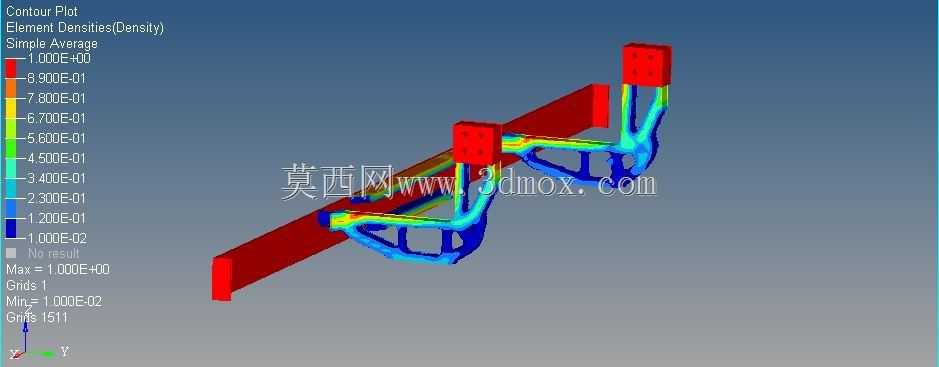

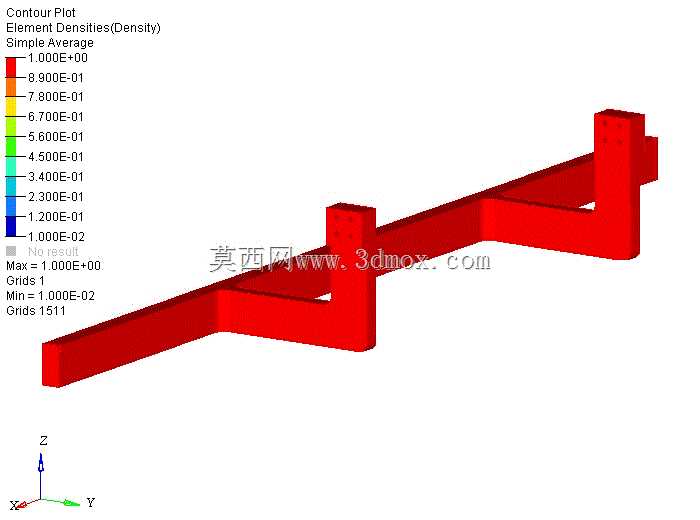

　　在设计思路上，这款构件没有沿用传统的等截面矩形梁或者工字钢型材的选型思路，而是先基于实际工况的载荷边界开展拓扑优化计算：首先确定两端支座的安装固定约束位置，明确中间段的均布载荷、集中载荷的作用点与额定载荷值，设定材料密度、弹性模量、屈服强度等基础参数后，以最小化结构柔度（即最大化整体刚度）为优化目标，以体积缩减40%为约束条件开展迭代计算，最终得到材料的最优分布路径，也就是图中呈现的变截面、斜向加强筋的结构形态。可以看到，构件的主体梁段并非等厚度设计，在靠近两端支座的载荷传递路径上，材料厚度更大、结构连续性更强，而在受力较小的中间非关键区域，通过去除冗余材料形成了内凹的减重结构，同时在两个支座的立板位置保留了足够的安装孔位厚度，确保螺栓连接时的局部挤压强度满足要求，不会出现安装面压溃、连接松动的问题。

　　从外形尺寸与安装边界来看，构件整体为长条形对称结构，两个垂直向上的支座立板分别位于梁体靠近两端的位置，立板上预留的安装孔位按照标准螺栓间距设计，能够直接与对应规格的安装基座适配，不需要额外加工转接板；梁体的整体高度控制在常规型材梁的高度范围内，不会额外占用垂直方向的安装空间，梁体的宽度方向尺寸经过优化，在保证侧向稳定性的前提下尽可能缩减，避免与周边的管线、运动部件产生干涉。需要注意的是，这类经过拓扑优化的构件，其受力路径是经过精确计算的，在实际安装使用过程中，不能随意在非设计区域额外焊接附件、打孔或者切割，否则会破坏原本的力传递路径，导致局部应力集中，大幅降低构件的实际承载能力。

　　从结构特性来看，优化后的构件在额定载荷下的最大变形量与传统实心梁基本持平，完全满足使用场景的刚度要求，不会因为减重出现承载后挠度过大影响设备精度的问题；同时由于去除了冗余材料，构件的固有频率相比传统实心梁有一定提升，能够更好地避开设备运行时的常见振动频率区间，降低共振风险。在制造层面，这类优化后的结构如果采用铸造工艺生产，可以直接按照优化后的形态制作模具，相比传统实心铸件不仅减少了材料消耗，还降低了铸造过程中因为壁厚不均产生的缩孔、缩松缺陷概率；如果采用焊接工艺生产，则可以通过板材切割、拼焊的方式成型，配合相应的去应力退火工艺，能够满足不同批量的生产需求。

　　在实际选型应用时，需要先确认实际工况的载荷大小、固定方式与设计输入的边界条件是否匹配，如果实际载荷的作用位置、方向与设计工况存在偏差，需要重新开展拓扑优化迭代，不能直接套用该结构。比如如果载荷不是作用在梁体的上表面而是侧向作用在梁体侧面，那么原本的斜向加强筋布局就无法提供足够的侧向刚度，需要调整材料分布方向来适配侧向受力需求。另外，在表面处理方面，这类承载构件根据使用场景的不同，可以选择喷漆、喷塑或者镀锌处理，在腐蚀环境下使用时还可以增加相应的防腐涂层厚度，确保长期使用的结构可靠性。
