差速器齿轮箱总成结构设计

　　这套差速齿轮箱结构主要面向轮式行走设备的动力分配场景，在小型工程车辆、场地转运车、轻型代步底盘以及教学演示台架中都能见到同类布置。它的核心作用不是单纯减速，而是在一根动力输入轴带动两侧输出轴的同时，允许左右车轮以不同转速转动。车辆直线行驶时，两侧半轴转速接近，差速机构内部行星齿轮公转多、自转少；转弯或单侧车轮遇到低附着路面时，行星齿轮绕自身轴线产生自转，把转速差释放出来，避免轮胎拖滑、扭紧传动链或造成锥齿轮齿面异常磨损。

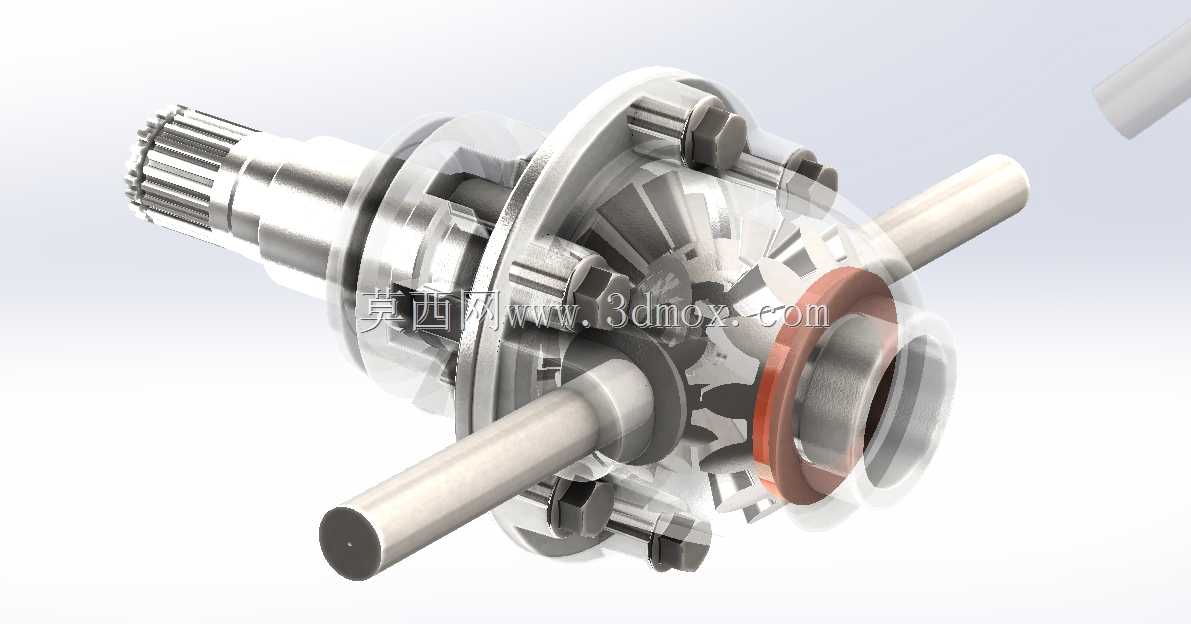

　　从结构拆解角度看，模型围绕差速器壳体、行星锥齿轮、半轴锥齿轮、十字行星轴、半轴输出杆、输入花键轴和轴承配合段展开。差速壳采用对合或包容式结构，外部预留加强筋与螺栓压紧位，内部形成齿轮啮合腔。行星齿轮通过光滑轴段或小垫片支承在十字轴上，工作时既随壳体公转，又可在转速差出现时自转；两个半轴齿轮分别与左右半轴配合，齿面与行星齿轮保持锥齿啮合。输入侧采用花键或齿形连接，便于把主减速器传来的扭矩送入差速壳；输出侧则通过长轴伸出，连接轮毂、链轮或制动盘。

　　设计这类部件时，首先要确定的是左右输出轴的同轴度和输入轴线与输出轴线的空间夹角。锥齿轮对安装距十分敏感，半轴齿轮背面的支承面、行星齿轮内孔与十字轴的配合间隙、差速壳合箱后的轴承位同轴度，都会直接影响啮合斑点。若壳体刚性不足，受冲击载荷时壳壁张开，齿轮侧隙会瞬间增大，表现为起步异响、换向撞击和齿面点蚀。因此在三维建模时，不能只把外形画成对称壳体，还要把螺栓孔、轴承座、挡圈槽、润滑油通道和齿轮背面止推面一并建出，这样后续检查干涉、装配顺序和维护空间才有意义。

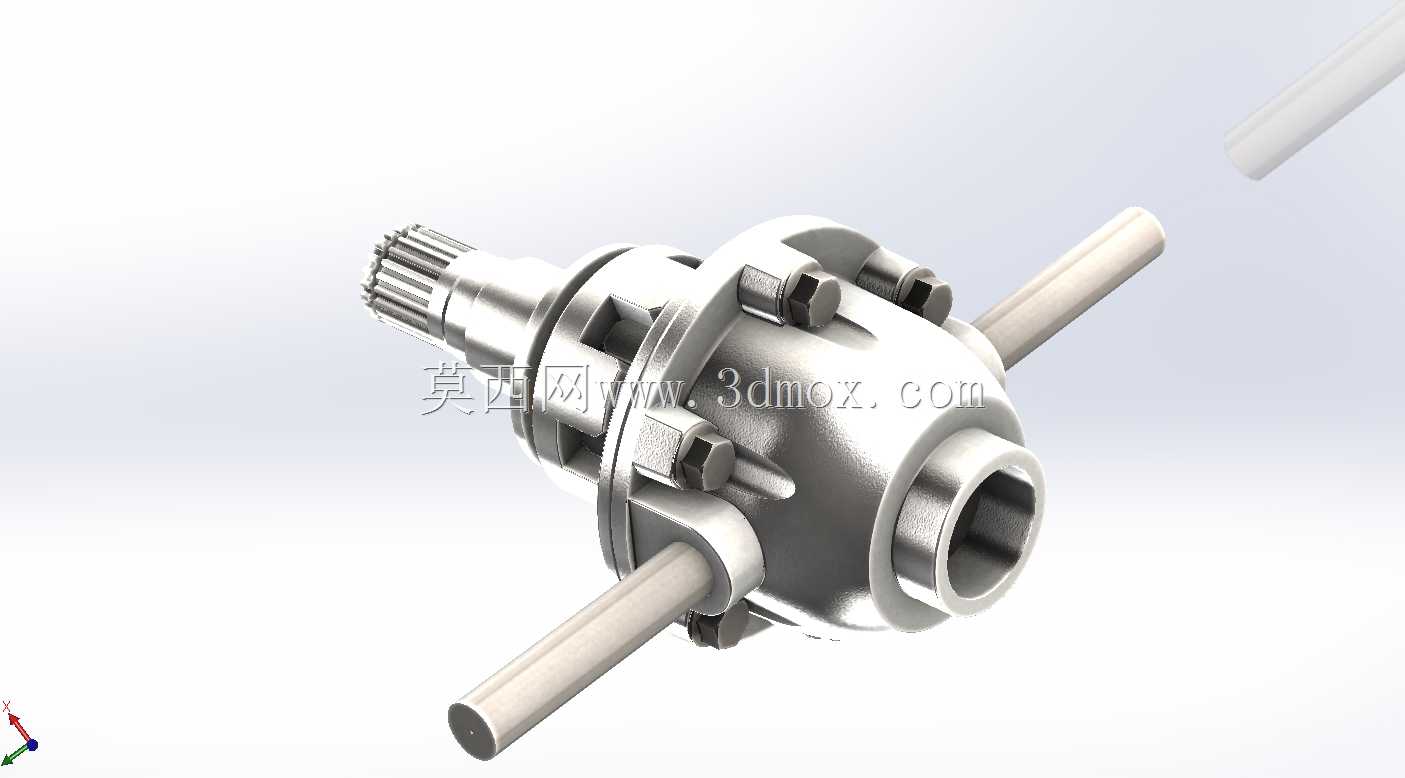

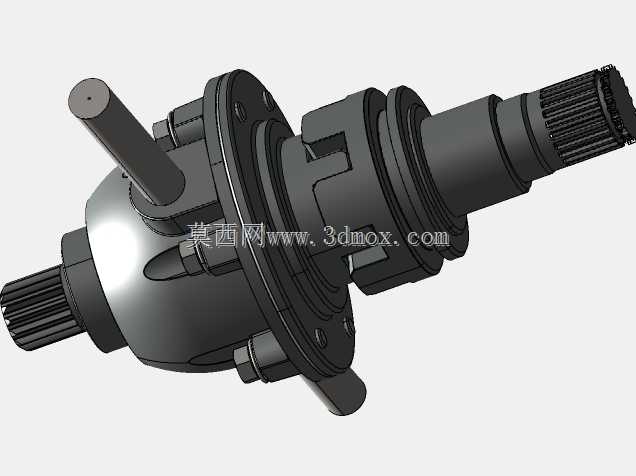

　　外形与安装边界方面，该总成以中央差速壳为最大轮廓，左右半轴沿同一轴线向外延伸，输入花键轴从壳体一端伸出，形成紧凑的十字相交传动布局。实际布置时，需要在壳体周围预留齿轮装入、螺栓拧紧和检修拆盖的空间；半轴伸出段要与轮毂支座、轴承座、油封位保持连续配合，不能让轴肩突变落在高应力区。输入轴端部则要考虑与联轴器、主减速齿轮或链轮的连接长度，花键有效啮合长度过短会造成压溃，过长又可能导致装配不到位。壳体下方或侧面可设置储油与回油结构，使锥齿轮啮合区在运转中能带出油膜，同时避免油量过多造成搅拌损失。

　　在功能特性上，差速齿轮箱兼顾扭矩传递与转速补偿。它不像固定联轴节那样把两侧输出轴锁死，而是通过锥齿轮行星运动实现差速；但普通开式差速器也存在附着路面适应性限制，当一侧车轮悬空或打滑时，扭矩会向低阻力侧流失。若用于重载坡道或越野底盘，可在该结构基础上扩展限滑摩擦片、锁止滑块或电控离合器，模型中对应的壳体内腔、半轴齿轮背面和压紧空间都需要提前预留。

　　建模过程中应重点检查几处工程细节：其一，四个锥齿轮的啮合侧隙是否均匀，行星齿轮在十字轴上是否有轴向游动间隙；其二，半轴穿过壳体处是否与油封、轴承、挡圈形成明确装配层级；其三，差速壳合箱螺栓是否避开齿轮旋转包络，拧紧工具是否能进入；其四，输入花键轴与壳体内部零件是否存在运动干涉。齿面区域不宜追求尖锐边缘，实际加工中会有倒角、圆角和热处理变形，结构设计时要给垫片调整和轴承预紧留下余量。

　　现场使用中，这类齿轮箱通常承受启动冲击、转弯交变载荷和制动反拖。壳体材料多选用铸钢或高强度球铁，齿轮则采用渗碳淬火或调质后表面强化，轴类零件需要在花键根部、轴肩过渡处设置圆角以降低应力集中。润滑方面，锥齿轮啮合属于滑动与滚动复合接触，油量、油位和透气结构必须匹配；若密闭壳体没有透气装置，温升后内部压力升高，容易从油封处渗油。

　　整体来看，该模型把差速器最关键的齿轮啮合、壳体支承、半轴输出和输入连接关系完整表达出来，适合用于底盘传动方案校核、差速原理演示、维修拆装训练以及小型车辆传动系统选型参考。设计人员在复用该结构时，应结合整车轮距、轮胎半径、驱动桥载荷、输入扭矩和制动形式重新核算齿轮模数、轴承寿命与轴径，而不是直接按比例缩放。
